Caja de cambios reversible para cosechadora de grano agrícola: transmisión bidireccional con engranajes cónicos 1:1,53 para la eliminación de obstrucciones y la inversión del flujo de cultivo.

Caja de cambios reversible para cosechadora de grano — Transmisión bidireccional con engranajes cónicos 1:1,53

La caja de cambios reversible de la cosechadora de grano añade capacidad bidireccional a los sistemas de trilla y alimentación de la cosechadora combinada mediante una relación de engranajes cónicos de 1:1,53 y un mecanismo de cambio integrado. Cuando el material de cultivo húmedo o denso provoca una obstrucción en el cabezal, la tolva de alimentación o el tambor de trilla, el operador activa el modo de reversa desde la cabina: el flujo de cultivo se invierte, se elimina la obstrucción y la cosecha hacia adelante se reanuda en segundos. Sin esta capacidad, para despejar un atasco es necesario apagar la cosechadora, salir de la cabina y extraer manualmente el material de cultivo enredado del mecanismo, un proceso que cuesta entre 10 y 20 minutos por incidente y expone al operador a los riesgos de la maquinaria giratoria.

La carcasa está fundida en hierro dúctil QT450, un grado de material que combina la resistencia del acero con la capacidad de fundición del hierro. Los ejes de transmisión internos están mecanizados en acero aleado carburizado 20CrMnTi, uno de los materiales estándar para ejes de engranajes fabricados en China. caja de cambios agrícola Aplicaciones: se combinan con rodamientos suministrados por QC, C&U o NTN, según el lote de producción. La relación 1:1,53 proporciona un ligero cambio de velocidad entre el accionamiento principal de la cosechadora y el mecanismo reversible, convirtiendo la velocidad de entrada en el rango de RPM de salida que requiere el sistema de trilla o alimentación para un procesamiento eficaz del cultivo en ambas direcciones.

Las operaciones de cosecha de arroz, cebada y trigo en las provincias coreanas de Jeolla, Chungcheong y Gyeongsang instalan esta caja de engranajes en cosechadoras combinadas de fabricación nacional e importadas. La ventana de cosecha de grano coreana se comprime en 3-4 semanas en octubre y noviembre; cada hora de inactividad de la cosechadora reduce directamente la recuperación del rendimiento de la temporada. Una inversión caja de engranajes de toma de fuerza El hecho de que se eliminen las obstrucciones en segundos en lugar de minutos se traduce directamente en hectáreas adicionales cosechadas por día.

Especificaciones técnicas

Parámetros para la caja de cambios reversible de la cosechadora de grano. Verifique las dimensiones del eje y la interfaz de montaje con respecto a su modelo de cosechadora antes de realizar el pedido.

Operaciones de cosecha que requieren capacidad de reversión

Cosecha de arroz en condiciones de humedad

La cosecha de arroz en Corea coincide con la temporada de lluvias de otoño. La paja de arroz húmeda se enreda en el tambor de trilla y obstruye el mecanismo de alimentación con mucha más frecuencia que la paja seca; la tasa de obstrucción aumenta de 3 a 5 veces cuando la humedad de la paja supera los 251 TP3T. La caja de cambios reversible elimina estos atascos de paja húmeda de la cabina en 10 a 15 segundos, evitando el proceso de limpieza manual de 15 a 20 minutos que le cuesta al operador horas acumuladas durante un período de cosecha de 3 semanas en operaciones de más de 20 hectáreas.

Obstrucciones en los cabezales de los cultivos de cebada y trigo

La cosecha de cebada y trigo de invierno en mayo y junio en las provincias de Jeolla y Gyeongsang se topa con tallos de maleza verde mezclados con los tallos de grano maduro. Este material verde, más flexible y enredado que la paja seca, se enreda en los sinfines del cabezal y las paletas de la cadena de alimentación. Invertir el flujo del cultivo arrastra la maleza enredada hacia atrás y la libera del mecanismo, eliminando así la causa más común de paradas en el cabezal.

Recuperación de cultivos caídos densos

Los arrozales arrasados ​​por tifones —un problema recurrente en las provincias costeras de Corea— presentan cultivos muy amontonados que se introducen de forma irregular en el cabezal de la cosechadora. La función de inversión permite al operador retroceder el flujo de cultivo cuando una masa irregular de material enredado entra en el alimentador, reposicionar el ángulo del cabezal y reanudar el flujo hacia adelante a un ritmo controlado. Esto reduce la pérdida de grano y el estrés mecánico que se produce cuando un alimentador sobrecargado se atasca contra una masa densa de cultivo.

Guía de selección: cómo elegir la caja de cambios reversible adecuada para su cosechadora.

Siga estos pasos para confirmar la compatibilidad antes de realizar el pedido:

1. Identifique el modelo y el año de su cosechadora. Las cosechadoras para el mercado coreano de marcas como Daedong (Kioti), TYM y Kukje, así como los modelos importados de Kubota, Yanmar y John Deere, tienen interfaces de montaje de caja de cambios específicas. Al solicitar una verificación de compatibilidad, indique la marca, el modelo y el año de fabricación de su cosechadora.
2. Mida la interfaz de montaje de la caja de cambios existente. Registre el patrón de pernos (número de pernos, diámetro del círculo, tamaño del perno), el perfil del estriado del eje de entrada, el diámetro y tipo del eje de salida, y la distancia entre la superficie de montaje y el eje central de cada eje. La caja de engranajes de inversión debe coincidir con estas dimensiones para garantizar una instalación directa mediante pernos.
3. Confirme el tipo de mecanismo de cambio. Los distintos modelos de cosechadoras utilizan controles mecánicos por cable, cilindro hidráulico o actuador electrónico para el acoplamiento de la marcha atrás. Especifique el tipo de control para que sea compatible con la caja de cambios y la interfaz de cambio correspondiente: soporte para cable, puerto hidráulico o solenoide eléctrico.
4. Determinar el sentido de rotación requerido. La relación 1:1,53 se aplica tanto en sentido de avance como de retroceso, pero el sentido de giro del eje de salida debe coincidir con el del tambor de trilla o la cadena de alimentación, según lo especificado por el fabricante de la cosechadora. Hay versiones disponibles con giro en sentido horario y antihorario.
5. Seleccione el color del acabado. Las opciones estándar son oscuro (esmalte negro) y rojo (rojo para maquinaria agrícola). Se ofrecen colores personalizados para pedidos OEM de 10 o más unidades, para que coincidan con la paleta de colores de su marca de cosechadora.

Caja de cambios reversible frente a caja de cambios unidireccional: ¿merece la pena la mejora?

Muchas cosechadoras antiguas y de modelos económicos utilizan cajas de engranajes unidireccionales que solo impulsan el mecanismo de trilla hacia adelante. La actualización a una caja de engranajes reversible aumenta el costo y la complejidad mecánica; aquí es donde esa inversión resulta rentable y donde no.

Para las operaciones arroceras coreanas, donde las lluvias otoñales provocan atascos en los cultivos casi a diario durante la cosecha, la caja de cambios reversible se amortiza en la primera temporada gracias a la reducción del tiempo de inactividad. Para las operaciones que cosechan únicamente grano seco en condiciones áridas (poco frecuentes en el clima monzónico de Corea), la caja de cambios unidireccional sigue siendo suficiente. La garantía de 1,5 años cubre el riesgo de la inversión inicial para los operadores que evalúan la actualización.

Análisis del impacto en la eficiencia de la cosecha

El valor de la caja de cambios reversible reside en la reducción del tiempo de inactividad, más que en la eficiencia de la potencia mecánica. A continuación, se muestran los cálculos para una operación típica de cosecha de arroz en Corea.

• ⚠ Frecuencia de bloqueo en el arroz húmedo: Las cosechadoras que procesan arroz con un nivel de humedad superior al 25% (TP3T+) encuentran entre 8 y 15 obstrucciones por hectárea. A razón de 15 minutos por limpieza manual, esto representa entre 2 y 3,75 horas de inactividad por hectárea. Con la caja de cambios reversible, las mismas obstrucciones se eliminan en 10 a 15 segundos cada una, reduciendo el tiempo total de inactividad a aproximadamente 2 o 3 minutos por hectárea. En una explotación de 30 hectáreas, el ahorro de tiempo por temporada alcanza entre 60 y 110 horas.
• ⚠ Hectáreas adicionales cosechadas por día: Una cosechadora que procesa arroz a una velocidad de 0,8 a 1,2 hectáreas por hora pierde entre 25 y 40 toneladas métricas de su capacidad diaria debido a la eliminación de obstrucciones en condiciones de humedad. La caja de cambios reversible recupera la mayor parte de ese tiempo perdido, lo que permite añadir entre 2 y 3 hectáreas a la producción diaria de una cosechadora que, de otro modo, procesaría entre 6 y 8 hectáreas al día.
• ⚠ Reducción de la pérdida de grano: Cada vez que una obstrucción obliga a la cosechadora a detenerse y reiniciar el proceso de trilla, el grano en la zona de transición entre el alimentador y el tambor de trilla se procesa parcialmente y se pierde parcialmente. Según estimaciones de estudios de extensión agrícola coreanos, esta pérdida en la zona de transición es de 0,3 a 0,51 TP3T de grano procesado por cada obstrucción. En una explotación de 30 hectáreas, con más de 200 obstrucciones por temporada, el ahorro acumulado de grano gracias a una eliminación más rápida de las obstrucciones es considerable.
• ⚠ Eficiencia de la potencia mecánica: El conjunto de engranajes cónicos 1:1,53 funciona con una eficiencia mecánica de 96-97% tanto en sentido de avance como de retroceso. El mecanismo de cambio genera una fricción mínima cuando está completamente acoplado; la principal pérdida de potencia se produce durante la breve fase de transición, cuando el mecanismo se mueve entre las posiciones de avance y retroceso.

Embalaje y entrega

• ◈ Embalaje individual Cada caja de cambios se embala en una caja de madera contrachapada para exportación con amortiguación de espuma y envoltura de VCI (inhibidor volátil de corrosión) para proteger las superficies mecanizadas durante el envío y el almacenamiento. El mecanismo de cambio se bloquea en posición neutral para mayor seguridad durante el transporte.
• ◈ Abastecimiento de ganado en la temporada previa a la cosecha La cosecha de arroz en Corea se realiza durante un período de 3 a 4 semanas entre octubre y noviembre. Haga su pedido antes de agosto para asegurarse de tener la caja de engranajes disponible para el mantenimiento de la cosechadora antes de la cosecha. Los pedidos urgentes se envían en un plazo de 48 horas desde el almacén de Incheon.
• ◈ Corea del Sur — Áreas metropolitanas: 2-3 días hábiles; regiones agrícolas de Jeolla, Chungcheong y Gyeongsang: 3-5 días hábiles. Envío exprés disponible para entregas fuera de temporada.
• ◈ Pedidos al por mayor de fabricantes de equipos originales (OEM) Los fabricantes de cosechadoras que pidan 20 o más unidades reciben envíos paletizados con documentación de control de calidad por unidad, que incluye mediciones de la holgura de los rodamientos, verificación del patrón de engranajes y resultados de las pruebas de funcionamiento del mecanismo de cambio. La personalización del color se incluye sin coste adicional en los pedidos de gran volumen para fabricantes de equipos originales (OEM).
• ◈ Documentación de garantía Cada unidad incluye un certificado de garantía que cubre defectos de materiales y mano de obra durante 1,5 años a partir de la fecha de compra. Las reclamaciones de garantía se tramitan a través de la red de distribuidores coreanos y las unidades de reemplazo se envían en un plazo de 72 horas.

Componentes completos de accionamiento para cosechadoras

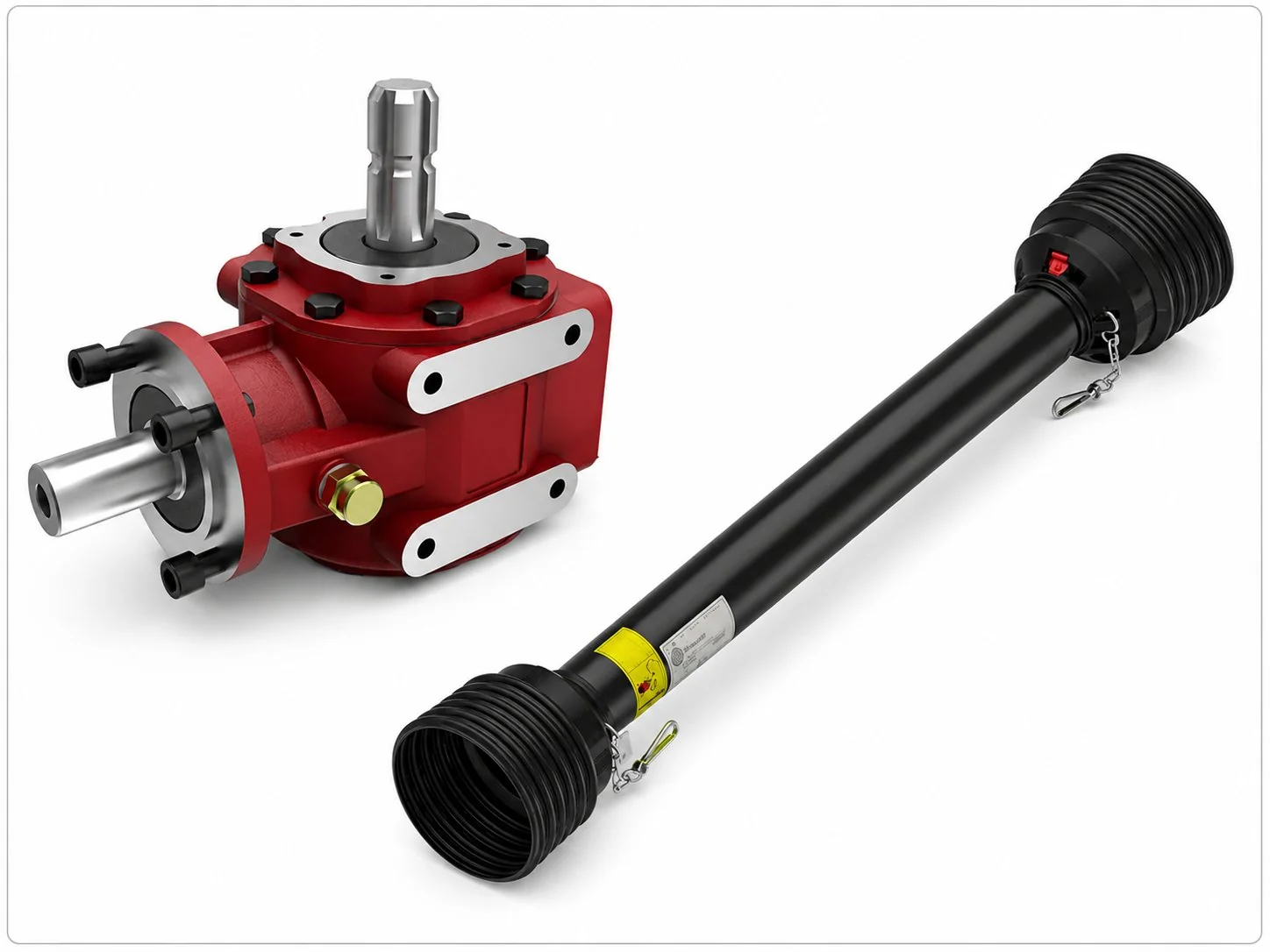

El sistema de transmisión de la cosechadora se conecta al motor a través de varias etapas de transmisión. Para los implementos accionados por la toma de fuerza (PTO) que se utilizan junto con la cosechadora durante la temporada de cosecha (sinfines de grano, remolques de grano y vagones para pacas), se requiere un sistema de transmisión con la capacidad adecuada. eje de toma de fuerza Garantiza una transmisión de potencia fiable entre el tractor y el implemento.

Nuestro caja de cambios agrícola El catálogo abarca cajas de engranajes para cabezales, trilladoras, sinfines y otros mecanismos de cosecha. Explore el catálogo completo. Caja de engranajes de toma de fuerza en venta Colección para todas las unidades de accionamiento disponibles con precios directos de fábrica en Corea.

Preguntas frecuentes

¿Con qué rapidez puede el operador cambiar entre marcha adelante y marcha atrás?
El mecanismo de cambio se activa en menos de 2 segundos. El procedimiento recomendado consiste en reducir las RPM del motor antes de cambiar de marcha, engranar la reversa, funcionar brevemente a bajas RPM para eliminar la obstrucción, luego desengranar la reversa y reanudar la marcha hacia adelante a las RPM máximas. El tiempo total del ciclo, desde la detección de la obstrucción hasta la reanudación de la cosecha, es de 10 a 15 segundos para un operador experimentado.

¿La relación 1:1,53 modifica la velocidad del tambor de trilla con respecto a la especificación original?
La relación de transmisión está diseñada para ajustarse a la velocidad de trilla requerida por el modelo específico de cosechadora. Si su caja de engranajes original tenía una relación diferente, las RPM del tambor de trilla cambiarán en consecuencia. Póngase en contacto con nuestro equipo de ingeniería e indíquenos la relación de transmisión original para confirmar la compatibilidad antes de realizar su pedido.

¿Por qué se utiliza hierro dúctil QT450 en lugar de hierro gris o acero estándar?
El hierro dúctil QT450 combina una resistencia a la tracción de 450 MPa con una elongación de 10% antes de la fractura: se dobla antes de romperse. Las cosechadoras generan vibraciones constantes y cargas de choque intermitentes durante el proceso de trilla. El hierro gris estándar (GG25) es más frágil y puede agrietarse bajo los ciclos de impacto repetidos propios del funcionamiento de una cosechadora. La ductilidad del QT450 absorbe estas cargas sin agrietarse por fatiga durante las más de 1000 horas de vida útil esperadas para la caja de engranajes de una cosechadora.

¿Qué mantenimiento requiere el mecanismo de cambio?
Al inicio de cada temporada de cosecha, se debe comprobar que el mecanismo de retención de la palanca de cambios funcione correctamente. Un mecanismo desgastado permite un acoplamiento parcial que provoca fricción y un desgaste acelerado en el conjunto de engranajes de cambio de dirección. Ajuste o reemplace el muelle del mecanismo de retención si la palanca de cambios no se bloquea firmemente en ambas posiciones (avance y retroceso). Lubrique el mecanismo de cambio con grasa de litio con la misma frecuencia.

¿Se puede adaptar esta caja de cambios a una cosechadora que actualmente tiene una caja de cambios de una sola dirección?
Es posible realizar la adaptación si las dimensiones de la interfaz de montaje coinciden y la cabina de la cosechadora cuenta con las conexiones necesarias para el control de la marcha (soporte del cable, línea hidráulica o conector eléctrico). Contáctenos e indíquenos el modelo de su cosechadora para que evaluemos la compatibilidad. La mayoría de las cosechadoras Daedong y TYM del mercado coreano aceptan la caja de cambios reversible como una actualización directa.

¿Cómo se comporta el material del eje 20CrMnTi ante cambios de dirección repetidos?
El acero 20CrMnTi es un acero para engranajes carburizado con una capa exterior dura (HRC 58-62) y un núcleo resistente (HRC 30-40). La capa carburizada resiste el desgaste en las superficies de contacto de los cojinetes y engranajes, mientras que el núcleo resistente absorbe el impacto torsional de los cambios de dirección sin agrietarse por fatiga. Esta combinación es el material estándar para los mecanismos de inversión y cambio de marchas en los componentes de transmisión agrícola fabricados en China.

Comentarios sobre la temporada de cosecha

---

Park Chan-ho, propietario de una granja de arroz — Iksan, Jeollabuk-do, noviembre de 2025

"Actualizamos nuestra cosechadora Daedong, pasando de una caja de cambios unidireccional a esta unidad reversible, antes de la cosecha de octubre. Las lluvias de la primera semana provocaron condiciones de cultivo húmedas que nos costaban entre 2 y 3 horas diarias de desatascos manuales. Con la caja de cambios reversible, eliminamos los atascos desde la cabina en segundos. Calculamos que ganamos 2 hectáreas adicionales al día de tiempo efectivo de cosecha."

---

Bae Yeon-seo, Operador de cosechadora por contrato — Nonsan, Chungcheongnam-do, octubre de 2025

Cosecho 150 hectáreas por temporada en varias fincas. El tiempo es oro: cada minuto que pierdo desatascando una máquina es un minuto que no estoy cosechando. La caja de cambios con marcha atrás eliminó mi mayor obstáculo para la productividad. Pongo la marcha atrás, avanzo 5 segundos y vuelvo a poner la marcha adelante. El atasco desaparece. Una decisión fácil para cualquiera que realice cosechas por contrato a esta escala.

---

Im Dong-jun, distribuidor de cosechadoras — Jeongeup, Jeollabuk-do, septiembre de 2025

"Vendemos la caja de cambios reversible como kit de actualización para cosechadoras Daedong y TYM antiguas. Los clientes que cosechan en condiciones húmedas aprecian su valor de inmediato. La carcasa QT450 es notablemente más robusta que las unidades de hierro gris de algunos productos de la competencia. La garantía de 1,5 años ofrece a los clientes la confianza necesaria para invertir."

---

Seo Ha-neul, Cooperativa Agrícola — Naju, Jeollanam-do, noviembre de 2024

Nuestra cooperativa comparte tres cosechadoras entre 22 explotaciones asociadas. Instalamos cajas de cambios con marcha atrás en las tres máquinas. Los socios de mayor edad, que antes temían bajarse de la cosechadora para desatascarla, aprecian especialmente poder hacerlo desde la cabina. Se han reducido las lesiones físicas durante la temporada de cosecha: el año pasado tuvimos dos casos de distensión muscular de espalda por desatascar manualmente, lo que mantuvo a los trabajadores de baja durante días.

---

Yang Jun-seo, agricultor de arroz y cebada — Haenam, Jeollanam-do, junio de 2024

"Utilicé la caja de cambios reversible tanto en la cosecha de cebada en junio como en la de arroz en noviembre. La cebada fue la verdadera prueba: los tallos verdes de las malas hierbas se enredaban constantemente en el cabezal. En años anteriores, tenía que parar entre 10 y 15 veces por hectárea para quitar a mano los restos de malas hierbas del sinfín del cabezal. Esta temporada, solo tuve que dar marcha atrás, avanzar y seguir cortando. Terminé el mismo campo en dos tercios del tiempo."
