Döner çapa makinesinin şanzımanı aslında ne işe yarar?

A döner tırmık dişli kutusu Üç eş zamanlı mekanik işlevi yerine getirir. Birincisi, güç eksenini yeniden yönlendirir: traktörün PTO mili yaklaşık olarak yatay bir uzunlamasına eksen üzerinde dönerken, çapa makinesinin rotor mili yatay bir enine eksen üzerinde çalışır - 90 derecelik bir yön değişikliği. İkincisi, torku artırır: çoğu çapa makinesinde rotorun PTO'dan daha yavaş ancak önemli ölçüde daha fazla kuvvetle dönmesi gerekir, bu nedenle dişli kutusu hızı azaltır ve torku tanımlanmış bir oranda artırır. Üçüncüsü, tepki kuvvetlerini emer: toprağa, taşa veya köke çarpan her bıçak, rotor milinden, dişli kutusu yataklarından ve gövdeye doğru bir şok darbesi gönderir - dişli kutusu, iç bileşenleri gevşetmeden veya gövdeyi çatlatmadan dakikada binlerce bu mikro darbeye dayanmalıdır.

Bu üç işlev bir araya geldiğinde, çapa makinesi şanzımanını tarımda mekanik olarak en zorlu PTO şanzıman uygulamalarından biri haline getirir. Ara sıra temas olayları arasında havada serbestçe dönen bir döner kesici veya yükü kademeli olarak artıran bir balya makinesinin aksine, döner çapa makinesi toprakla sürekli ve yüksek bıçak yoğunluğunda temas halindedir - tipik olarak flanş başına 4 ila 6 bıçak, rotor genişliği boyunca 20 ila 40 flanş, devir başına yüzlerce toprak etkileşimi yaratır.

Bu şanzımanın arkasındaki mühendisliği anlamak, ekipman alıcılarına, bayilere ve saha servis teknisyenlerine doğru üniteyi seçmelerine, düzgün bir şekilde bakımını yapmalarına ve sorunlar felaketle sonuçlanmadan önce teşhis etmelerine yardımcı olur.

Yan Tahrikli ve Merkezden Tahrikli Konfigürasyonlar

Döner tırmık mühendisliğindeki en büyük tasarım kararı, ana dişli kutusunun rotora göre nerede konumlandırılacağıdır. Bu seçim, tırmıklama düzgünlüğünü, yapısal yüklemeyi, ağırlık dağılımını ve servis kolaylığını etkiler. İki baskın konfigürasyonun her birinin kendine özgü avantajları ve mühendislik açısından dezavantajları vardır.

Yan Tahrik Konfigürasyonu

Yan tahrikli bir toprak işleme makinesinde, ana PTO dişli kutusu rotorun bir ucunda bulunur - genellikle traktörün arkasından bakıldığında sağ tarafta. PTO tahrik mili dişli kutusuna arkadan girer, konik dişli takımı gücü 90 derece yönlendirir ve çıkış mili toprak işleme makinesinin tüm genişliği boyunca uzanarak tüm bıçak flanşlarını doğrudan tahrik eder. Bu, kompakt toprak işleme makinelerinde (48 ila 72 inç çalışma genişliği) ve bahçe hazırlığı, küçük ölçekli sebze yetiştiriciliği ve peyzaj işlerinde kullanılan hafif ila orta hizmet tipi modellerde en yaygın konfigürasyondur.

Yandan tahrikli düzenek mekanik olarak daha basittir: tek bir şanzıman, tek bir dişli takımı, bakımı gereken tek bir yağ hacmi. Bununla birlikte, asimetrik bir yük dağılımı yaratır; şanzımana en yakın uç, uzak uca göre daha yüksek tork taşır, çünkü her bir bıçak flanşı şafttan enerji çektikçe tork rotor boyunca kademeli olarak tüketilir. Ağır kilde, uzak uçtaki bıçaklar tam olarak nüfuz etmek için yeterli tork alamayabilir, bu da genişlik boyunca düzensiz toprak işleme derinliğine neden olur.

Yan tahrikli rotor mili, kendi ağırlığından ve desteklenmeyen açıklığı boyunca toprak reaksiyon kuvvetlerinden kaynaklanan eğilme yüklerini desteklerken, şanzıman ucunda tam torku iletebilecek kadar güçlü olmalıdır. Yan tahrikli konfigürasyonda daha geniş (yaklaşık 72 inçten fazla) çapa sahip çapa makineleri, aşırı mil deformasyonu riskini taşır; mil yük altında bükülür, bıçak ucunun çapa başlığından uzaklığını değiştirir ve yatak aşınmasını hızlandıran titreşim harmonikleri oluşturur.

Merkezden Tahrikli Yapılandırma

Merkezden tahrikli bir çapa makinesinde, ana dişli kutusu çapa makinesi çerçevesinin ortasına, rotorun merkezinin hemen üstüne monte edilir. PTO tahrik hattı, arkadan dik açılı bir giriş dişli kutusu (bazen "üst kutu" olarak da adlandırılır) aracılığıyla girer ve bu dişli kutusu, merkezi ana dişli kutusuna güç sağlayan yatay bir çapraz şaftı tahrik eder. Ana dişli kutusu daha sonra, her iki yöne eşit olarak uzanan çıkış şaftı aracılığıyla gücü rotorun her iki yarısına da dağıtır.

Bu konfigürasyon, her iki taraftaki desteksiz şaft açıklığını yarıya indirerek şaft sapmasını önemli ölçüde azaltır ve tüm işleme genişliği boyunca daha düzgün tork dağılımı sağlar. Orta ve ağır hizmet tipi modellerde (72 ila 120+ inç çalışma genişliği) standart olarak bulunan merkezden tahrikli toprak işleme makineleri, ticari tarım, meyve bahçesi zemin yönetimi ve sıra ekim işlemlerinde birincil toprak işleme için kullanılır. Simetrik yük dağılımı ayrıca şanzımandaki yatak yüklerini de azaltır; her bir çıkış yatağı, yandan tahrikli bir tasarıma kıyasla rotor ağırlığının ve toplam toprak reaksiyon kuvvetinin yarısını destekler.

Dezavantajı ise karmaşıklık ve maliyettir. Merkezden tahrikli bir toprak işleme makinesi, ya iki dişli kutusu (giriş dik açılı kutusu artı merkezi dağıtım kutusu) ya da her iki işlevi entegre eden daha karmaşık tek bir gövde gerektirir. Yağ sızdırmazlığı daha zordur çünkü merkezi konum, dişli kutusunu her iki taraftan da toprak sıçramasına maruz bırakır. Servis erişimi de daha zordur; dişli kutusu makinenin ortasında, toprak işleme başlığı, rotor ve çerçeve yapısı ile çevrili olarak yer alır.

Bıçak Kavrama Mekaniği: Şanzımanın Karşılaması Gereken Kuvvetler

Her bir çapa bıçağı sikloidal bir yol izler; rotorun dönüşü ile traktörün ileri hareketini birleştiren bir eğri çizer. Herhangi bir anda, rotor üzerindeki bıçakların yalnızca bir kısmı aktif olarak toprağı keser; geri kalanı çapa başlığının içindeki havada salınır. Bu, bıçak geçiş frekansında döngüsel olarak tekrarlanan titreşimli bir tork talebi yaratır: flanş başına bıçak sayısı ile rotor devir sayısı çarpımı.

Tipik bir çapa makinesi, flanş başına 4 bıçakla 200 RPM'de çalışırken dakikada 800 döngüde (13,3 Hz) tork titreşimi oluşturur. Bu frekans, kötü tasarlanmış gövdelerde ve montaj yapılarında rezonansı tetikleyen aralıktadır; bu da bazı çapa makinesi dişli kutularının, ortalama tork yükü tasarım sınırları içinde olsa bile, montaj cıvata deliklerinde gövde çatlakları geliştirmesinin nedenini açıklar. Dişli kutusu gövdesi, sadece statik yüke değil, bu titreşim frekansında da yorulmaya dayanacak yeterli duvar kalınlığına ve takviye nervürüne sahip olmalıdır.

Bıçak temas kuvvetleri, şanzıman yataklarının aynı anda desteklemesi gereken üç bileşene ayrılır. Teğetsel kuvvet – bıçak dönüş yönünde etki eden kesme kuvveti – dişlilerin iletmesi gereken tork yükünü oluşturur. Radyal kuvvet – rotor merkez hattı yönünde bıçağa karşı geri iten toprak kuvveti – rotor şaftında eğilme yükü ve şanzıman yataklarında eksenel itme kuvveti oluşturur. İleri sürükleme kuvveti – traktörün ileri hareketine karşı koyan toprak direnci – genel çekme yüküne katkıda bulunur, ancak aynı zamanda şanzıman montajında, tüm çapa makinesini 3 noktalı bağlantı etrafında ileri doğru döndürmeye çalışan döngüsel bir moment oluşturur.

Toprak Tipi ve Şanzıman Yüklenmesi Üzerindeki Etkisi

Toprak sınıflandırması, şanzımanın ne kadar tork üretmesi ve ne kadar darbe şokunu absorbe etmesi gerektiğini belirleyen temel değişkendir. Farklı toprak tipleri, dönen bıçaklara radikal olarak farklı mekanik direnç gösterir ve şanzıman boyutlandırması, ortalama koşulları değil, en kötü saha koşullarını dikkate almalıdır.

"Çalışma genişliğinin fit başına beygir gücü" sütunu, çapa makinelerinin dişli kutuları için birincil boyutlandırma ölçütüdür. Ağır killi toprakta çalışan 60 inçlik (5 fit) bir çapa makinesi 40-70 PTO beygir gücüne ihtiyaç duyar ve dişli kutusunun yeterli bir güvenlik marjı sağlamak için bu aralığın en az 125%'sine dayanacak şekilde derecelendirilmesi gerekir. Toprak koşullarına göre dişli kutusunun yetersiz boyutlandırılması, çapa makinelerinin dişli kutularının erken arızalanmasının önde gelen nedenidir, çünkü operatörler genellikle ağır kil veya gömülü taşların bulunduğu karışık koşullu tarlalarda çalışırlar ve bu da ortalama yük kabul edilebilir olsa bile dişli kutusu derecelendirmesini aşan yerel tepe yükleri oluşturur.

Nem içeriği de ayrı bir boyut katıyor. Islak kil, kuru kile göre işlenmesi çok daha zordur; doymuş kilin kohezyon gücü, aynı toprağın optimum nemdeki haline kıyasla kesme direncini iki veya üç katına çıkarabilir. Islak kili işlemek, herhangi bir çiftçi için en zorlu senaryodur. tarımsal şanzıman — Bu durum, sürekli yüksek tork talebini, ıslak toprağın contaların etrafında birikme ve aşındırıcı çamurla şanzıman gövdesine nüfuz etme eğilimiyle birleştirir.

Şanzıman-Dümen Bağlantı Yöntemleri

Şanzıman çıkış mili ile dümen rotoru arasındaki bağlantı, hizalama bozukluklarını, titreşimleri ve şok yüklerini absorbe ederken, tork çıkışının tamamını iletmelidir. Piyasada her biri farklı mühendislik özelliklerine sahip üç bağlantı yöntemi hakimdir:

Dişli Malzemesi, Oranı ve Diş Profili Seçimi

Çapa makinelerinin dişli kutularında, 90 derecelik güç yönlendirmesi için genellikle spiral konik dişli takımları kullanılır. Spiral diş yapısı, yükü aynı anda birden fazla dişe dağıtarak, düz konik dişlilere kıyasla tepe temas gerilimini azaltır. Bu, çapa makineleri için çok önemlidir çünkü titreşimli tork yükü, diş temas basıncının bıçak geçiş frekansında döngüsel olarak değişmesi anlamına gelir; düz bir konik dişli takımı bu döngüsel yükleme düzeni altında çok daha hızlı yorulacaktır.

Dişli malzemesi, yüzey sertliği (temas yüzeyinde aşınma direnci için) ile çekirdek tokluğu (bıçakların taşlara çarpması durumunda darbe direnci için) arasında bir denge kurmalıdır. En uygun metalurjik yaklaşım, yüzeyde HRC 58-62'ye kadar sertleştirilmiş, ancak çekirdeği HRC 30-35'te tok ve sünek kalan 20CrMnTi veya 8620 gibi kalitelerde karbürlenmiş alaşımlı çeliktir. Tamamen sertleştirilmiş (homojen olarak sertleştirilmiş) dişliler daha ucuzdur ancak kırılgandır; aşınmaya iyi direnç gösterirler ancak darbe yükü altında çatlarlar, bu da onları taşlı toprak koşulları için uygunsuz hale getirir.

Çapa makinelerinin dişli kutuları için vites oranları, diğer PTO uygulamalarına kıyasla dar bir aralıkta yer alır. Çoğu çapa makinesi, 540 RPM PTO girişinden tahrik edilen rotoru 150 ile 300 RPM arasında çalıştırır; bu da 1,8:1 ile 3,6:1 arasında oranlar gerektirir. Belirli oran, toprak parçalama kalitesi (daha yüksek rotor RPM = daha ince toprak işleme) ve tork kapasitesi (daha düşük rotor RPM = ağır toprak için daha fazla kuvvet) arasındaki dengeyi belirler. Bazı çapa makineleri, seçilebilir oranlara sahip iki hızlı bir dişli kutusu sunar: ağır topraklarda birincil toprak işleme için daha düşük bir oran ve hafif topraklarda tohum yatağı bitirme için daha yüksek bir oran.

Yüksek Titreşimli Ortamda Yağlama

Döner tırmıklar, neredeyse diğer tüm PTO (güç çıkış mili) ekipmanlarından daha fazla sürekli titreşim üretir. Sürekli bıçak-toprak etkileşimi, her bileşene nüfuz eden geniş bir frekans aralığında titreşim yaratır ve şanzıman yağlama sistemi, bu sürekli mekanik bozulmaya rağmen güvenilir bir şekilde çalışmalıdır.

En büyük sorun yağın köpürmesidir. Titreşim, dişli yağını çalkalayarak hava kabarcıkları oluşturur ve bu da yağın dişliler ve rulmanlar arasında hidrodinamik bir film oluşturma yeteneğini azaltır. Köpüren yağ yük taşıyamaz; yağ seviyesi gözetleme camında yeterli görünse bile metal-metal teması meydana gelir. Köpük önleyici katkı maddeleri içeren EP (aşırı basınç) dişli yağı, dümen dişli kutuları için isteğe bağlı değil, şarttır. Standart EP olmayan dişli yağı, dümen titreşimi koşullarında köpürecek ve ilk sezonda hızlandırılmış aşınmaya neden olacaktır.

Yağ seviyesi yönetimi, düşük titreşimli uygulamalara göre daha da kritiktir. Titreşim, yağın gövde içinde yerçekiminin tek başına iteceğinden daha yükseğe sıçramasına neden olur; bu da alt kısımdaki yatakların ve dişli ağının yağsız kalmasına, üst gövde duvarlarının ve havalandırma deliğinin ise aşırı yağla kaplanmasına yol açabilir. Doğru seviyeye kadar doldurmak (ne daha yüksek ne de daha düşük), sıçrama deseninin titreşim koşulları altında tüm iç bileşenleri düzgün bir şekilde yağlamasını sağlar.

Sızdırmazlık Bütünlüğü ve Kirletici Madde Yutulmasına Karşı Koruma

Toprak işleme makinelerinin dişli kutuları, havada uçuşan toz, toprak parçacıkları ve nemle doymuş bir ortamda, toprak yüzeyinin birkaç santimetre üzerinde çalışır. Çıkış mili contası en savunmasız noktadır; rotor hızıyla dönerken toprak kalıntıları sürekli olarak conta yüzeyine temas eder. Arızalı bir çıkış contası, toprakla kirlenmiş nemin gövdeye girmesine izin vererek, temiz dişli yağını aşındırıcı bir bulamaç haline dönüştürür ve sürekli çalışmanın birkaç saatinde dişlileri ve yatakları tahrip eder.

Kaliteli dümen dişli kutuları, çok katmanlı bir sızdırmazlık sistemi kullanır: Santrifüj kuvvetiyle döküntüleri uzaklaştıran harici bir labirent veya fırlatma halkası, ardından çift dudaklı bir şaft contası (kimyasal ve ısı direnci için ideal olarak FKM malzemesi), yüzey pürüzlülüğü Ra 0,4 µm'nin altında olan cilalı bir şaft yatağı üzerinde çalışır. Havalandırma deliği, en yüksek yağ sıçrama seviyesinin üzerinde konumlandırılmalı ve çalışma sırasında gövde sıcaklığının yükselip alçalmasıyla oluşan basınç eşitleme döngüsü sırasında tozlu havanın içeri girmesini önlemek için bir filtre elemanı ile donatılmalıdır.

Toprak işleme sonrasında conta bölgesinin günlük olarak kontrol edilmesi, en etkili önleyici tedbirdir. Çıkış milinin etrafına sızan ince bir yağ tabakası (contanın hemen dışındaki mil üzerinde ıslak bir halka olarak görülebilir), contanın bozulmasının en erken uyarı işaretidir. Bunu erken fark edip contayı değiştirmek (nispeten ucuz bir onarım), kirlenmiş yağın haftalarca şanzımanda dolaşması sonucu meydana gelen felaket niteliğindeki yatak ve dişli hasarını önler.

Dümen Şanzımanında Sık Karşılaşılan Sorunların Giderilmesi

Çapa makinelerinin dişli kutuları, diğer PTO uygulamalarından farklı arıza modelleri sergiler. Sürekli kavrama, yüksek titreşim ve toprak maruziyeti kombinasyonu, benzersiz bir teşhis ortamı yaratır:

Döner Çapa Makinesi Şanzımanının Yedek Parçasını Temin Etmek

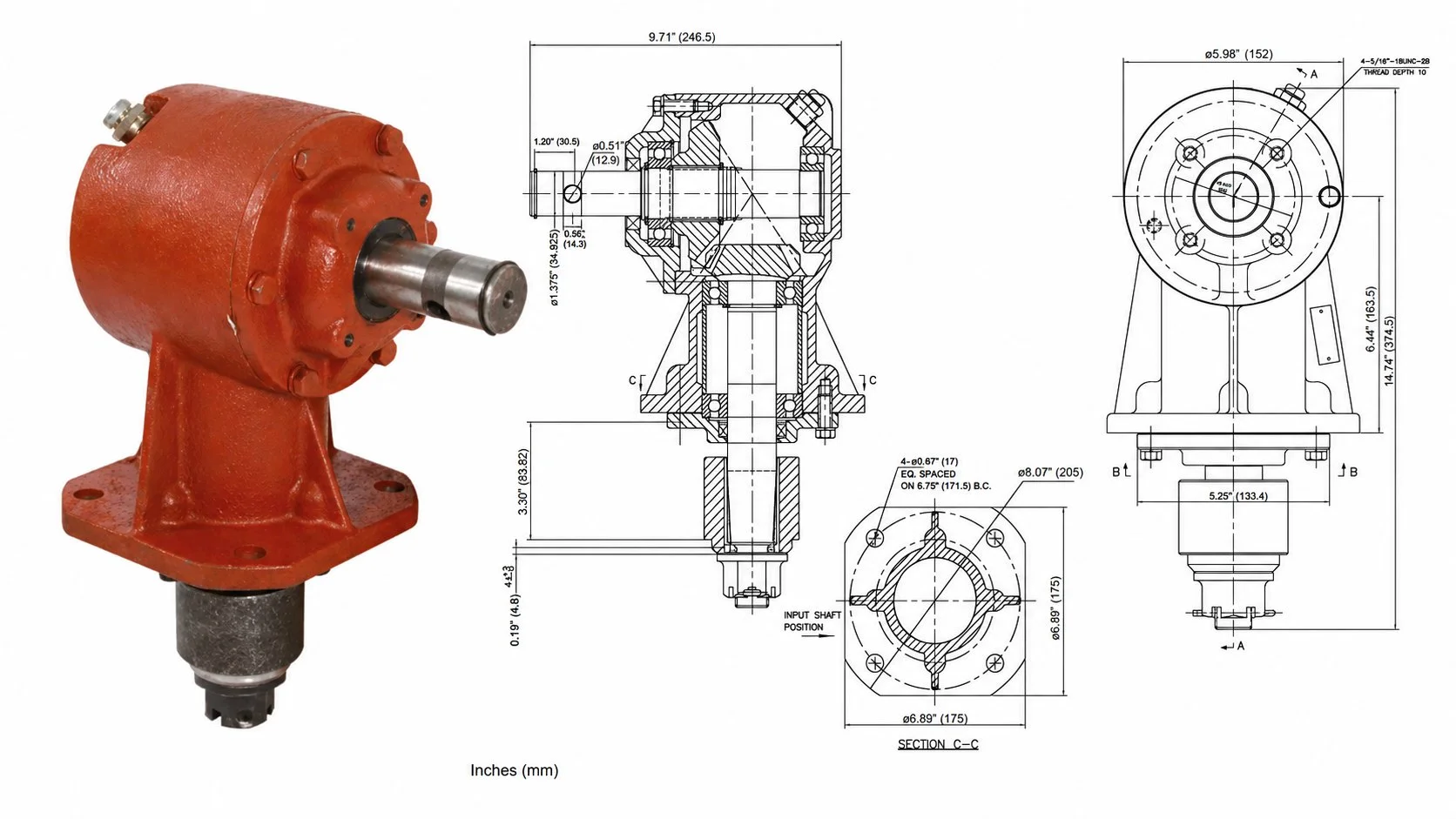

Bir çapa makinesinin şanzımanı arızalandığında, değiştirilen parçanın orijinaliyle dişli oranı, montaj cıvata düzeni, çıkış mili boyutları ve dönüş yönü bakımından eşleşmesi gerekir. Çapa makineleri dünya çapında onlarca marka tarafından üretildiğinden – İtalyan premium üreticilerinden Çinli kompakt traktör pazarı üreticilerine kadar – çapraz referans alanı oldukça geniştir. Kaliteli bir yedek parça üreticisi, parça numarası veya boyut ölçüsüyle çoğu OEM konfigürasyonunu eşleştirebilir.

Dümen dişli kutuları için temel kalite göstergeleri, tüm dümen dişli kutuları için geçerli olan temel prensiplerle aynıdır. PTO şanzımanı Uygulamalar: Belgelenmiş dişli malzemesi ve ısıl işlem spesifikasyonu, doğrulanmış yük değerlerine sahip tanınmış marka rulmanlar, FKM veya çift dudaklı conta teknolojisi ve sevkiyat öncesi 100% fabrika yük testi. Belirli bir çapraz referansa ihtiyacınız varsa, mühendislik ekibimizle iletişime geçin. Orijinal parça numarası, çapa makinesi markası ve modeli veya detaylı boyut ölçüleri ile birlikte, herhangi bir ürün gönderilmeden önce uyumluluğu doğrularız.
