Зашто бука мењача није само бука
Сваки PTO мењач производи неки радни звук — зупчано зупчање има својствену фреквентну потпис, лежајеви генеришу ниско позадинско зујање, а прскање уља ствара слаб звук мућкања. Та основна вредност је нормална. Дијагностичка вредност лежи у промене од нормалног: нови звуци, повећање амплитуде, другачија фреквенција или вибрације које можете осетити кроз оквир машине, а које раније нису биле ту.
Анализа буке и вибрација је најприступачнији алат за предиктивно одржавање доступан оператерима опреме. За разлику од анализе уља или термовизијског снимања, не захтева посебну опрему - само пажњу обучене особе. Овај водич пружа структурирани оквир за тумачење онога што ваш мењач комуницира путем звука и вибрација.
Класификација озбиљности: Када треба деловати
Пре него што дијагностикујете узроке, класификујте озбиљност буке или вибрација како бисте утврдили колико хитно треба да реагујете:
| Озбиљност | Симптоми | Временска линија | Акција |
|---|---|---|---|
| Ниско | Благо ново зујање при константној брзини; нема повећања вибрација | Недеље до месеци | Пратите; проверите ниво и стање уља; обратите пажњу на образац |
| Средњи | Чујно звиждање или тутњава; блага вибрација која се осећа на кућишту | Дани до недеље | Дијагностикујте узрок; планирајте поправку; наручите делове |
| Високо | Шкрипање, звецкање или куцање; јаке вибрације; повремено | Сати | Одмах зауставите; проверите пре него што наставите |
| Критично | Шкрипање метала о метал; видљиви остаци у уљу; ризик од заглављивања | Непосредно | Искључите привод одвода; немојте га поново покретати док се не провери |
Основни узрок 1: Зујање зупчаника
Како то звучи: Константан, висок тон зујања који се појачава и опада са брзином прикључног вратила. Фреквенција је директно пропорционална брзини захвата зупчаника — ако повећате обртаје мотора, висина зујања се пропорционално повећава.
Шта се дешава: Зујање зупчаника потиче од периодичног захватања и одвајања зубаца зупчаника док се они спајају. Сви зупчаници производе фреквенцију захватања, али прекомерно зујање указује на један или више ових проблема:
🦷
Трошење површине зуба
Удубљења, зарези или неравномерно хабање на контактној површини зубаца зупчаника мењају образац захватања. Истрошени зуби стварају неправилан контакт мреже, генеришући звучну енергију на фреквенцији мреже и њеним хармоницима.
📏
Неправилан зазор
Премало зазора узрокује да се зуби зупчаника заглављују и отпуштају, стварајући цвиљење. Превелики зазор омогућава ударање зубаца током промене оптерећења. Оба услова производе карактеристичне тонске обрасце на фреквенцији мреже.
🛢️
Деградација мазива
Контаминирано, оксидовано или уље са ниским нивоом уља смањује хидродинамички филм између зубаца, повећавајући контакт метала са металом. Звиждук који се изненада појављује након дужег рада често је последица закаснеле замене уља.
Дијагностички корак: Испустите узорак уља за мењач и прегледајте га. Тамно, непрозирно уље са мирисом паљевине указује на термичку деградацију. Металне честице указују на оштећење активне површине зупчаника. Само свеже уље може да реши проблем са зујањем изазваним контаминацијом; ако се зујање настави и са чистим уљем, површине зупчаника су истрошене.
Основни узрок 2: Тутњава лежајева
Како то звучи: Нискофреквентно тутњање или урлање — дубље и мање тонално од зујања зупчаника. За разлику од зујања, често се више мења са оптерећењем него са брзином. Може се појавити и нестати како се дефект лежаја ротира у и из оптерећене зоне.
Шта се дешава: Оштећење лежаја ствара неправилан контакт између котрљајућих елемената (ваљака или куглица) и точкова. Врсте оштећења имају различите карактеристике:
Крцкање (Штета од расе)
Замор подземља узрокује љуштење материјала са површине трка. Ваљци који ударају у оштећено подручје производе ритмично тутњање које се понавља једном по обртају вратила. Ово је најчешћи начин отказа лежајева у пољопривредни мењач апликације — узроковане преоптерећењем или неадекватним предоптерећењем.
Бринеловање (оштећење од удубљења)
Статичко преоптерећење или удар ствара трајне удубљења тамо где ваљци додирују прстен. Ваљак удара о ова удубљења са сваким обртајем, производећи ритмички ударни образац. Уобичајено након што је мењач са приводним одводом испуштен током инсталације или је изложен екстремним ударним оптерећењима.
Одећа за заштиту од контаминације
Абразивне честице у уљу (од квара заптивке, контаминираног допуњавања или унутрашњих остатака хабања) оштећују и уљане жице и ваљке. Резултујућа бука је широкопојасно шкрипање или шиштање, а не ритмички образац — јер је оштећење распоређено по целој површини уљаних жица.
Дијагностички корак: Поставите руку равно на кућиште мењача док ради (будите опрезни — избегавајте ротирајуће делове). Ако се вибрације повећају под оптерећењем, а фреквенција је ниска, вероватно је повезана са лежајем. Упоредите интензитет између улазне и излазне стране кућишта да бисте локализовали који је лежај погођен.
Основни узрок 3: Неусклађеност вратила и проблеми са погонским склопом
Како то звучи: Пулсирајућа вибрација која се понавља једном по обртају Карданско вратило, често праћено нискофреквентним куцањем или звецкањем из подручја погонског склопа. Вибрација може бити видљива — можете видети како се оквир машине тресе при малим обртајима.
Шта се дешава: Неусклађеност између излаза са привода трактора и улаза мењача ствара цикличне силе за које мењач није пројектован. Извори укључују:
Прекомерни угао U-зглоба — Кардански зглобови вратила који раде изнад 25° стварају грешку кардана: цикличну промену брзине унутар сваког обртаја. Ово шаље пулсирајуће скокове обртног момента у улазни лежај мењача.
Истрошени U-зглобови — Клизни лежајеви са приметним зазором омогућавају погонском склопу да се тресе и вибрира. Улазно вратило мењача апсорбује ова циклична бочна оптерећења, преоптерећујући улазни лежај.
Неједнако фазирање U-зглоба — Ако јармови на сваком крају погонског склопа нису правилно фазирани (линијски), грешке кардана из сваког зглоба се не поништавају — оне се сабирају, удвостручујући амплитуду вибрација.
Дијагностички корак: Искључите карданско вратило и кратко га покрените на малим обртајима без оптерећења. Ако је вибрација присутна само у погонском склопу, проблем је у вратилу, а не у мењачу. Ручно проверите зазор карданског зглоба; сваки приметни слободан зазор значи да је потребна замена.

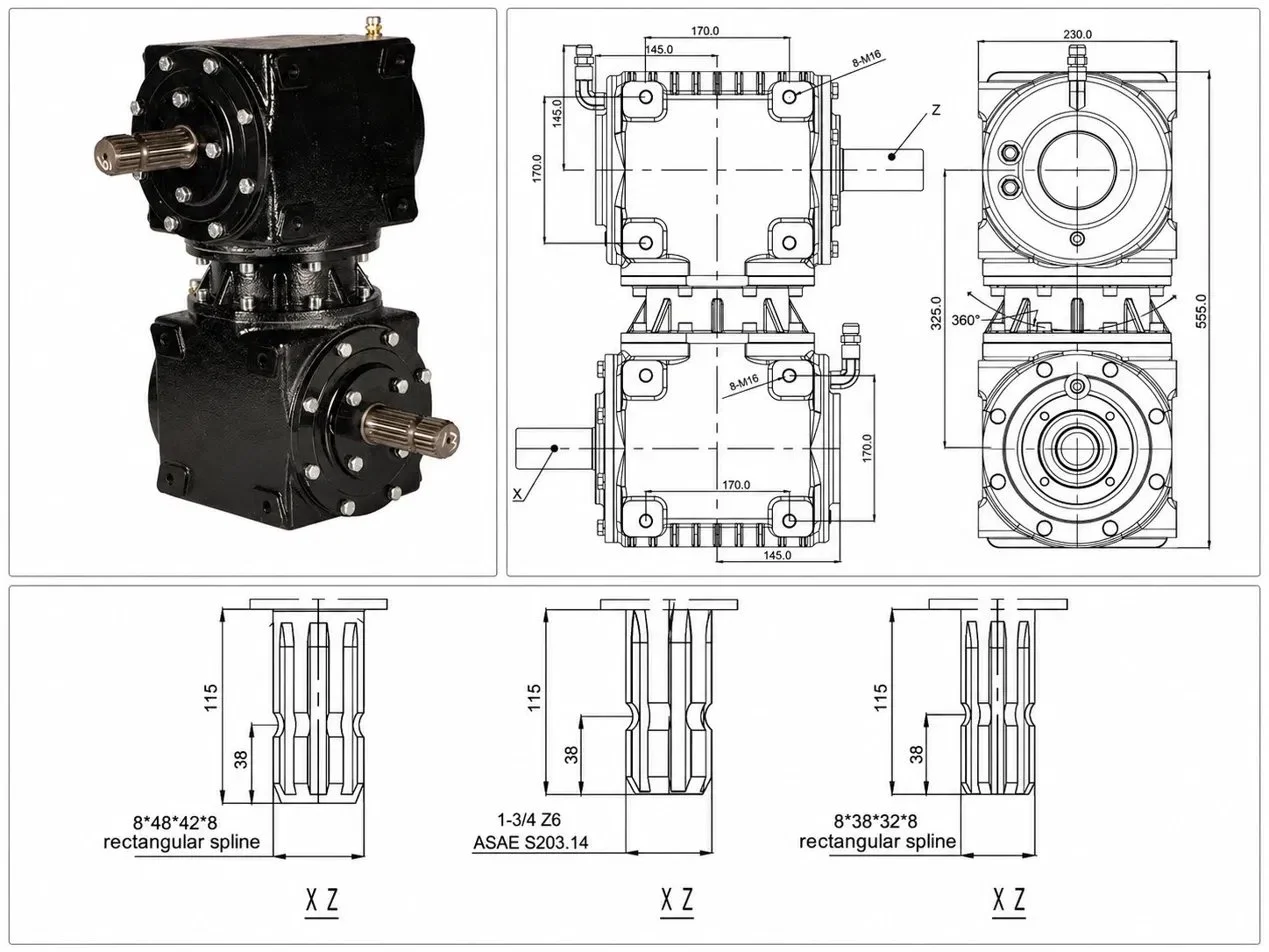

Димензионална референца која приказује поравнање улазног вратила и конфигурацију монтаже — неусклађеност овде ствара вибрације у целом погонском склопу
Основни узрок 4: Резонанција кућишта и структурне вибрације
Како то звучи: Звук тутњаве или зујаве који делује гласније него што би мењач требало да производи за своју величину. Само кућиште приметно вибрира, а звук може променити висину тона ако притиснете кућиште или затегнете монтажни вијак.
Шта се дешава: Фреквенција зупчаног захвата или један од његових хармоника поклапа се са природном резонантном фреквенцијом кућишта мењача. Кућиште појачава енергију вибрација попут звона, чинећи иначе нормалан зупчани захват драматично гласнијим. Ово је чешће код:
Ливена кућишта са танким зидовима — Јефтини мењачи често користе тање делове кућишта ради уштеде материјала. Тањи зидови имају ниже природне фреквенције које ће вероватније бити побуђене зупчастим захватом.
Лабави монтажни вијци — Мењач који није чврсто монтиран на раму машине може вибрирати на фреквенцијама на којима не би вибрирао да је правилно причвршћен. Увек проверите обртни момент затезања монтажних вијака пре него што претпоставите да постоје унутрашњи проблеми са мењачем.
Напукла кућишта — Пукотина мења крутост кућишта, померајући његову резонантну фреквенцију. Мењач који изненада постаје гласнији без икаквих других промена може имати пукотину у развоју. Пажљиво прегледајте подручја монтажних ушица и рупа за вијке.
Дијагностички корак: Проверите да ли су сви монтажни вијци затегнути према спецификацији. Ако се бука и даље јавља, полако мењајте обртаје мотора — ако бука достиже врхунац на одређеном броју обртаја, а затим се смањује изнад и испод њега, идентификовали сте резонантно стање.
Табела брзе дијагностике
Користите ову референцу да бисте брзо сузили узрок на основу карактеристика буке или вибрација:
| Симптом | Учесталост | Варира у зависности од | Највероватнији узрок |
|---|---|---|---|
| Високофреквентно кукање | Фреквенција мреже зупчаника | RPM (брзина) | Трошење зубаца зупчаника, зазор или проблем са уљем |
| Тихо тутњање или урлање | Фреквенција вратила | Оптерећење (обртни момент) | Љуштење или бринелирање лежајева |
| Ритмично звецкање | Једном по револуцији | RPM | Оштећен зуб зупчаника или неравнотежа погонског склопа |
| Пулсирајућа вибрација | 1× или 2× брзина вратила | RPM | Неусклађеност вратила или хабање U-зглоба |
| Бучно / брујање | Врхунци при одређеном броју обртаја | Опсег обртаја | Резонанција кућишта; проверите монтажне вијке |
| Млевење широкопојасног интернета | Нема јасне фреквенције | Константно | Контаминирано уље или напредно унутрашње хабање |
Спречавање буке и вибрација пре него што почну
Већина Решавање проблема са буком и вибрацијама мењача ситуације се могу спречити. Ове праксе одржавају ваш мењач са прикључним волуменом у радном опсегу:
Мењајте уље у назначеном интервалу — Уље за мењаче EP 80W-90, мења се сваких 75–100 сати у зависности од интензитета примене. Уље је примарна заштита од хабања површине мењача и оштећења лежајева.
Одржавајте стање погонског склопа привода кардана — Замените U-зглобове и компоненте клизних зглобова пре него што се појаве зазори. Вибрације погонског склопа су водећи спољни узрок превременог квара лежајева мењача.
Периодично проверавајте монтажне вијке — Вибрације временом олабављују монтажне елементе. Лабав монтажа мења динамичко понашање мењача и убрзава замор кућишта.
Успоставите основну вредност буке — Када први пут користите нови мењач, пажљиво слушајте и обратите пажњу на нормалан звук рада при различитим брзинама. Свако будуће одступање од те основне вредности је ваш рани сигнал упозорења.
Када бука значи да је замена права одлука
Не може се сваки проблем са буком решити уљем, поравнањем или заменом компоненти. Ако ваш PTO мењач показује било који од ових знакова, замена је исплативија од поправке: звуци шкрипања метала о метал који трају без обзира на радне услове, видљиви фрагменти зубаца зупчаника у испуштеном уљу, пукотине на кућишту на монтажним ушицама или шавовима по линији раздвајања, или трагови заглављивања лежајева на улазном или излазном вратилу. Ова стања указују на каскадно унутрашње оштећење где поправка једне компоненте не решава секундарно оштећење које је већ настало на суседним деловима.
Када је потребна замена, квалитетан произвођач као што је Ever-Power PTO мењач тестира сваку јединицу под оптерећењем пре испоруке — потврђујући да су ниво буке, вибрације, пораст температуре и интегритет заптивача у оквиру спецификација. То значи да ваша замена стиже спремна за инсталацију са верификованом основном вредношћу буке из фабрике.
