Le rôle de la boîte de vitesses dans l'application précise des engrais

Les épandeurs d'engrais transforment la puissance de la prise de force du tracteur en énergie mécanique qui répartit les granulés, les percolateurs ou les pellets sur la surface du champ à un débit contrôlé. boîte de vitesses de l'épandeur d'engrais il est au cœur de cette traduction — il convertit l'entrée de la prise de force de 540 ou 1 000 tr/min en la vitesse de sortie spécifique et le profil de couple requis par le mécanisme d'épandage, tout en absorbant les vibrations, les chocs et l'environnement chimique corrosif inhérents à la manipulation des engrais.

Les exigences de précision imposées à cette boîte de vitesses sont plus strictes qu'il n'y paraît. L'agriculture de précision moderne exige des doses d'application précises à 3% à 5% près de la cible sur toute la largeur de travail. L'obtention de cette uniformité repose sur le maintien d'une vitesse de rotation constante et prévisible des disques d'épandage ou du mécanisme de distribution, quelles que soient les conditions de charge : variation de poids lors de la vidange de la trémie, franchissement de pentes par le tracteur, ou encore modification de la trajectoire balistique des granulés par le vent. Toute variation de vitesse à la sortie de la boîte de vitesses se traduit directement par une variation de dose d'application au sol, créant des zones de culture sur- ou sous-fertilisées qui réduisent le rendement et entraînent des pertes et des coûts supplémentaires.

L'environnement d'exploitation complexifie la tâche d'ingénierie. Les engrais, notamment le nitrate d'ammonium, l'urée et le chlorure de potassium, sont hygroscopiques (ils absorbent l'humidité de l'air) et corrosifs pour l'acier et le fer. La poussière d'engrais et les solutions d'engrais dissous attaquent les surfaces du carter en fonte non peinte, accélèrent la dégradation des joints et contaminent le lubrifiant des engrenages si l'intégrité des joints est compromise. Une boîte de vitesses pour épandeur d'engrais doit donc allier la robustesse mécanique d'une boîte de vitesses agricole lourde à une résistance à la corrosion comparable à celle des équipements de traitement chimique ; une combinaison qui exige des choix de matériaux, des systèmes de revêtement et des configurations de joints spécifiques, différents de ceux offerts par une boîte de vitesses à prise de force standard.

Types d'épandeurs et leurs exigences spécifiques en matière de boîte de vitesses

Les contraintes mécaniques imposées à la boîte de vitesses varient considérablement selon le type de mécanisme d'épandage utilisé. Un mauvais choix de boîte de vitesses par rapport à un type d'épandeur, même avec un couple nominal approprié, peut entraîner une performance d'épandage médiocre, une usure accélérée, voire une panne mécanique, car la répartition des charges est inadaptée à la conception interne de la boîte de vitesses.

Les épandeurs centrifuges à double disque sont les plus répandus dans l'agriculture moderne à grande échelle. Deux disques rotatifs, généralement de 400 à 600 mm de diamètre, tournent en sens inverse à une vitesse de 500 à 900 tr/min. L'engrais, déversé de la trémie sur la surface des disques, est accéléré par la force centrifuge et projeté à une vitesse de 25 à 40 m/s, selon la vitesse de rotation des disques et la géométrie des ailettes. Le réducteur de ce système doit fournir deux arbres de sortie contrarotatifs à partir d'une seule prise de force (PDF). Ceci est réalisé soit par un système d'engrenages intégré dans un seul carter, soit par deux réducteurs distincts entraînés par un arbre d'entrée commun. Le couple requis est modéré (généralement de 150 à 400 Nm par disque à vitesse de fonctionnement) car les disques tournent librement une fois lancés, la charge principale provenant de l'impact de l'engrais sur les ailettes et de la résistance aérodynamique à haute vitesse de rotation. Cependant, le couple de démarrage lors de l'accélération des disques à partir de l'arrêt peut atteindre trois à quatre fois le couple de fonctionnement, et la boîte de vitesses doit supporter cette charge transitoire à chaque engagement de la prise de force.

Les épandeurs à tube pendulaire utilisent un mécanisme fondamentalement différent : un tube oscille horizontalement sur un arc de 50 à 70 degrés, projetant le matériau hors de l'ouverture de décharge par des arcs alternés à gauche et à droite. Le réducteur de ce système doit convertir le mouvement de rotation continu de la prise de force en un mouvement oscillant, généralement par l'intermédiaire d'un mécanisme à came, d'un système bielle-manivelle ou d'un système à cames intégré au réducteur ou entraîné par celui-ci. Ce mouvement oscillant crée une inversion de couple à chaque extrémité de l'arc de rotation : le réducteur doit décélérer le tube, l'arrêter, puis l'accélérer dans la direction opposée, deux fois par cycle d'oscillation. À des vitesses de fonctionnement typiques de 60 à 90 oscillations par minute, les dents d'engrenage subissent plus de 100 inversions de couple par minute, une charge qui génère une usure par fatigue bien plus importante par heure de fonctionnement que la charge de rotation continue d'un épandeur à disque centrifuge. Les réducteurs des épandeurs pendulaires doivent avoir des profils de dents conçus pour une charge bidirectionnelle et des roulements capables de supporter la poussée axiale dans les deux sens.

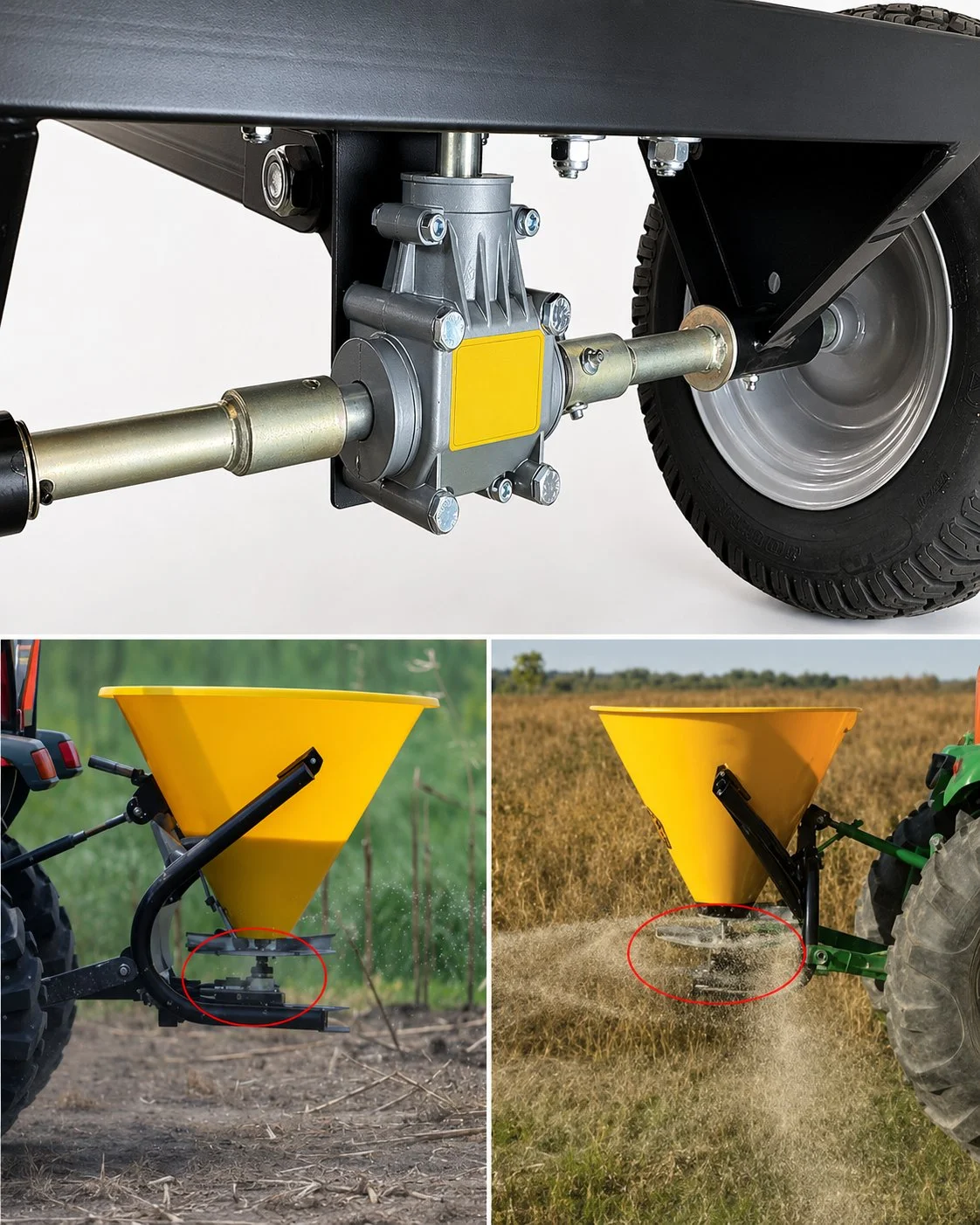

Les épandeurs à disque unique de type centrifugeuse sont plus simples, mais concentrent toute la charge d'épandage sur un seul arbre de sortie. Le réducteur est un simple renvoi d'angle, similaire à celui d'une faucheuse rotative, mais généralement avec une vitesse de sortie plus élevée (600 à 800 tr/min au lieu des 150 à 300 tr/min habituels pour les tondeuses). La conception à disque unique implique que toutes les forces déséquilibrées dues à l'impact du produit se concentrent sur un seul jeu de roulements, ce qui engendre des charges radiales plus importantes sur les roulements de l'arbre de sortie qu'avec un modèle à double disque équivalent, où les forces sont réparties sur deux jeux de roulements. Les réducteurs des épandeurs à disque unique nécessitent des roulements d'arbre de sortie présentant une capacité de charge dynamique supérieure à celle des roulements des épandeurs à double disque, pour une même capacité d'épandage totale.

Rapport de transmission et configuration de vitesse pour une précision d'épandage

Le schéma d'épandage — et donc l'uniformité de la répartition de l'engrais — est directement déterminé par la vitesse de rotation du disque, elle-même fonction du rapport de transmission et du régime de prise de force. Le choix du bon rapport est essentiel ; il s'agit du principal paramètre technique qui conditionne les performances d'épandage.

Pour une prise de force standard de 540 tr/min entraînant un épandeur à deux disques nécessitant une vitesse de rotation de 720 tr/min, le réducteur doit avoir un rapport de multiplication d'environ 1,33:1. Cette augmentation de vitesse signifie que le réducteur fonctionne comme un multiplicateur de vitesse de prise de force plutôt que comme un réducteur : l'arbre de sortie tourne plus vite que l'arbre d'entrée, et le couple à la sortie est donc inférieur à celui à l'entrée. Les réducteurs multiplicateurs de vitesse présentent des contraintes de conception différentes de celles des réducteurs : la vitesse de sortie plus élevée augmente la vitesse des roulements, ce qui influe sur leur durée de vie et les besoins en lubrifiant ; le couple de sortie plus faible réduit les charges sur les dents d'engrenage, mais augmente la fréquence d'engrènement, ce qui peut engendrer des phénomènes de résonance si cette fréquence coïncide avec une fréquence propre du disque ou du carter.

La technologie d'épandage à débit variable complexifie encore le système. Les épandeurs modernes à guidage GPS ajustent le débit d'épandage en temps réel selon des cartes de prescription, ce qui implique une variation de la vitesse du disque pendant le déplacement du tracteur. Certains systèmes font varier cette vitesse grâce à un moteur hydraulique (en court-circuitant la prise de force pour le contrôle de la vitesse), mais de nombreux systèmes économiques utilisent la prise de force à rapport fixe et modulent le débit d'alimentation par des vannes de trémie réglables. Dans le cas d'un rapport fixe, la boîte de vitesses fonctionne à vitesse constante et doit maintenir une vitesse de sortie précise quelles que soient les fluctuations de charge dues aux variations de débit ; une exigence qui privilégie les boîtes de vitesses à faible jeu et à rigidité torsionnelle élevée afin d'éviter les variations de vitesse ou les oscillations du disque.

Résistance à la corrosion : pourquoi les engrais détruisent les boîtes de vitesses standard

La nature corrosive des engrais est le principal facteur de différenciation entre une boîte de vitesses d'épandeur et d'autres types de boîte de vitesses agricoleLa boîte de vitesses d'une faucheuse rotative fonctionne dans un environnement poussiéreux, mais cette poussière est composée de terre et de matières végétales biologiquement inertes. La boîte de vitesses d'un épandeur d'engrais, quant à elle, fonctionne dans un environnement saturé de sels d'ammonium, de chlorures, de sulfates et de phosphates — des composés qui corrodent activement les surfaces en fer, en acier et en aluminium et dégradent les matériaux d'étanchéité courants.

Les carters en fonte non peinte présentent une corrosion visible 30 à 60 jours après une exposition continue aux engrais. La corrosion débute au niveau des imperfections de surface et des marques d'usinage, puis progresse par piqûres qui fragilisent la structure du carter et créent des voies d'infiltration permettant à l'humidité et à l'air contaminé de pénétrer à l'intérieur de la boîte de vitesses. Une fois dans l'huile, les particules de corrosion agissent comme des contaminants abrasifs qui accélèrent l'usure des engrenages et des roulements, engendrant un mécanisme de défaillance en cascade où la corrosion externe provoque des dommages mécaniques internes.

Une protection anticorrosion efficace exige une approche multicouche. L'extérieur du carter doit être traité par une couche de conversion au phosphate de zinc, suivie d'une couche d'apprêt époxy et d'une couche de finition en polyuréthane – le même système de revêtement que celui utilisé sur les cuves de traitement chimique exposées à des environnements modérément corrosifs. Ce système à trois couches assure une protection sacrificielle (la couche de zinc se corrode en priorité, protégeant ainsi le substrat en fer), une protection barrière (l'apprêt époxy scelle la surface) et une résistance aux UV et aux produits chimiques (la couche de finition en polyuréthane résiste aux agressions chimiques spécifiques des solutions fertilisantes). Certaines boîtes de vitesses d'épandeurs d'engrais haut de gamme utilisent des carters en acier inoxydable ou des composants en bronze d'aluminium dans les zones critiques, éliminant ainsi tout risque de corrosion à ces endroits – moyennant toutefois un surcoût important.

Le choix des matériaux d'étanchéité doit également tenir compte de leur compatibilité chimique. Les joints en caoutchouc nitrile (NBR) standard, adaptés à la plupart des boîtes de vitesses agricoles, se dégradent au contact des concentrations d'ammonium et de chlorure présentes dans les résidus d'engrais. Le caoutchouc nitrile durcit, perd son élasticité et des fissures circonférentielles apparaissent, laissant pénétrer l'humidité contaminée par les engrais dans la boîte de vitesses. Les joints en fluoroélastomère Viton (FKM) résistent bien mieux à ces produits chimiques, conservant leur flexibilité et leur étanchéité trois à cinq fois plus longtemps que le nitrile dans les environnements exposés aux engrais. La différence de coût est minime (un joint Viton coûte environ $2 à $5 de plus qu'un joint en nitrile équivalent), ce qui en fait l'une des améliorations les plus intéressantes pour les boîtes de vitesses des épandeurs d'engrais.

Considérations relatives à la conception des roulements pour les épandeurs d'engrais

Le système de roulements d'une boîte de vitesses d'épandeur d'engrais doit supporter des charges combinées sensiblement différentes de celles des autres boîtes de vitesses à prise de force. Les charges radiales dues à l'engrènement sont comparables à celles des autres types de boîtes de vitesses, mais les roulements subissent également des forces déséquilibrées provenant du mécanisme d'épandage, notamment dans les modèles à disque unique où l'impact asymétrique du produit entrant contre les ailettes crée une charge rotative déséquilibrée sur l'arbre de sortie, qui se manifeste par une composante de force radiale à la fréquence de rotation du disque.

Dans les réducteurs à double disque, la rotation inverse des deux disques compense partiellement les forces de déséquilibre. Cependant, le réducteur doit toujours absorber la charge différentielle lorsqu'un disque reçoit plus de matériau que l'autre – une situation fréquente lorsque la vanne de la trémie est partiellement fermée d'un côté pour une application à débit variable. Cette charge différentielle engendre un moment de flexion au niveau du carter du réducteur, ce qui sollicite les paliers de l'arbre de sortie et les alésages des paliers du carter. À terme, cette flexion cyclique peut provoquer un allongement des alésages des paliers dans les carters en fonte, modifiant ainsi la précharge des paliers et dégradant l'alignement des engrenages.

Les roulements étanches — roulements dotés de joints d'étanchéité intégrés sur leurs deux faces — sont de plus en plus souvent utilisés dans les réducteurs des épandeurs d'engrais comme protection supplémentaire contre la contamination. Si les joints d'arbre principaux empêchent les contaminants externes d'atteindre les roulements, un roulement étanche constitue une barrière supplémentaire : même en cas de défaillance du joint d'arbre et de pénétration d'humidité contaminée par l'engrais dans le carter, les joints intégrés du roulement empêchent l'huile contaminée d'atteindre la zone de contact du roulement jusqu'au remplacement du joint d'arbre. Ce système à double barrière allonge le délai entre la défaillance d'un joint et l'endommagement du roulement, passant de quelques jours à plusieurs semaines, offrant ainsi une fenêtre de maintenance que le système à barrière unique ne permet pas.

Intégration de la transmission : alignement de l’arbre de prise de force et considérations relatives aux joints universels

La liaison entre la prise de force du tracteur et la boîte de vitesses de l'épandeur d'engrais est assurée par un arbre de transmission de prise de force La transmission est équipée de joints de cardan à chaque extrémité. La qualité et l'alignement de cette transmission influent directement sur la durée de vie des roulements et des joints d'étanchéité de l'arbre d'entrée de la boîte de vitesses. Un désalignement supérieur à 8 ou 10 degrés au niveau de l'un ou l'autre des joints de cardan engendre des variations cycliques de vitesse (effet classique de la non-constance de la vitesse du joint de Hooke) qui se traduisent par des vibrations de torsion à l'entrée de la boîte de vitesses. Ces vibrations accélèrent l'usure des roulements de l'arbre d'entrée et peuvent provoquer des résonances dans l'engrènement, générant un bruit audible et une augmentation des contraintes de contact entre les dents.

Les épandeurs montés sur remorque présentent les conditions d'alignement de transmission les plus défavorables, car leur position par rapport au tracteur varie constamment lors des virages, sur les ondulations du terrain, et lorsque la trémie se vide et que la suspension se soulève. Les angles de fonctionnement des joints de cardan peuvent varier de presque zéro sur terrain plat et rectiligne à 15 degrés, voire plus, lors de virages serrés – bien au-delà de la limite de fonctionnement continu de 7 à 8 degrés recommandée pour les transmissions à joints Hooke standard. Les joints homocinétiques à grand angle ou les joints à double cardan réduisent les fluctuations de vitesse à grands angles, protégeant ainsi l'entrée de la boîte de vitesses des vibrations de torsion générées par les joints de cardan standard.

La partie télescopique de la transmission (joint coulissant) doit également être correctement entretenue. Un joint coulissant usé introduit un jeu axial qui permet à la transmission de se déplacer d'avant en arrière sous charge variable, transmettant ainsi des chocs axiaux au joint et au roulement de l'arbre d'entrée de la boîte de vitesses, chocs que cette dernière n'est pas conçue pour absorber. Le graissage des cannelures du joint coulissant à chaque entretien de l'arbre de prise de force (généralement toutes les 8 à 10 heures de fonctionnement) prévient l'usure des cannelures à l'origine de ce jeu axial.

Gestion de la lubrification dans les environnements d'exploitation corrosifs

L'huile pour engrenages d'une boîte de vitesses d'épandeur d'engrais est exposée à des risques spécifiques. Le principal est la contamination par l'eau provenant des poussières d'engrais hygroscopiques. Les particules d'engrais qui se déposent sur le carter de la boîte de vitesses absorbent l'humidité atmosphérique et forment une solution corrosive qui migre à travers les joints et les garnitures d'étanchéité vers l'huile. Une teneur en eau aussi faible que 200 ppm (0,021 TP3T) dans l'huile pour engrenages réduit la résistance du film lubrifiant jusqu'à 401 TP3T, car l'eau déplace l'huile au niveau du contact critique entre les dents d'engrenage et ne peut supporter les mêmes pressions de contact. À 500 ppm, la contamination par l'eau provoque une corrosion par piqûres sur les chemins de roulement, ce qui réduit considérablement la durée de vie des roulements.

La seconde menace est la contamination chimique. Les sels d'engrais dissous qui pénètrent dans l'huile modifient son pH (la rendant généralement plus acide) et peuvent réagir avec les additifs EP, épuisant ainsi les composés soufre-phosphore qui assurent la protection chimique essentielle contre le contact métal-métal. Une fois les additifs EP consommés, les dents d'engrenage fonctionnent sans protection chimique de secours, et toute rupture momentanée du film lubrifiant entraîne une usure adhésive directe – un mécanisme bien plus destructeur que la légère usure abrasive permise par une huile propre.

Les intervalles de vidange d'huile des boîtes de vitesses d'épandeurs d'engrais doivent être plus courts que pour les boîtes de vitesses équivalentes utilisées dans des environnements non corrosifs. Alors qu'une boîte de vitesses de broyeur rotatif peut fonctionner sans problème avec une vidange annuelle, une boîte de vitesses d'épandeur d'engrais, utilisée entre 200 et 400 heures par saison, doit être vidangée toutes les 100 à 150 heures ou en milieu de saison, selon la première échéance. L'analyse d'huile est particulièrement importante pour les boîtes de vitesses d'épandeurs : le suivi de la teneur en eau et de l'indice d'acidité sur des échantillons successifs permet de vérifier l'intégrité du système d'étanchéité et d'anticiper les risques de contamination susceptibles d'endommager les engrenages et les roulements.

Protocole de maintenance : Prolongation de la durée de vie des boîtes de vitesses dans les services d'épandage d'engrais

L'entretien des boîtes de vitesses des épandeurs d'engrais exige plus de rigueur et une fréquence plus élevée que pour la plupart des boîtes de vitesses de prise de force agricoles. L'environnement corrosif accélère tous les mécanismes de dégradation (vieillissement des joints, dégradation du lubrifiant, corrosion de surface, desserrage des fixations dû à l'attaque chimique des filetages). Un programme d'entretien conçu pour les conditions agricoles standard sera largement insuffisant pour une boîte de vitesses d'épandeur.

Un élément d'entretien souvent négligé est le reniflard. Chaque boîte de vitesses de prise de force possède un reniflard : une petite valve ou un élément filtrant qui permet d'équilibrer la pression interne du carter lorsque la température de l'huile varie en cours de fonctionnement. Sur une boîte de vitesses d'épandeur d'engrais, le reniflard est exposé à la poussière chargée d'engrais, qui peut obstruer l'élément filtrant ou cristalliser à l'intérieur du boîtier. Un reniflard obstrué empêche l'équilibre de la pression, ce qui provoque des variations de pression interne liées à la température : une pression positive lorsque la boîte de vitesses chauffe (pouvant forcer l'huile à contourner les joints) et une pression négative lorsqu'elle refroidit (aspirant de l'air contaminé par la moindre imperfection d'étanchéité). Le remplacement ou le nettoyage du reniflard à chaque vidange d'huile élimine ce type de panne.

Choisir une boîte de vitesses de remplacement d'origine ou adaptable

Lorsqu'il est nécessaire de remplacer la boîte de vitesses d'un épandeur d'engrais, le choix doit prendre en compte à la fois la compatibilité mécanique et l'adéquation aux conditions environnementales. Une boîte de vitesses à prise de force standard, avec le rapport de réduction, le couple nominal et l'entraxe de montage appropriés, s'adaptera physiquement à l'épandeur, mais sans la construction résistante à la corrosion spécifique à l'épandage d'engrais, sa durée de vie sera considérablement réduite.

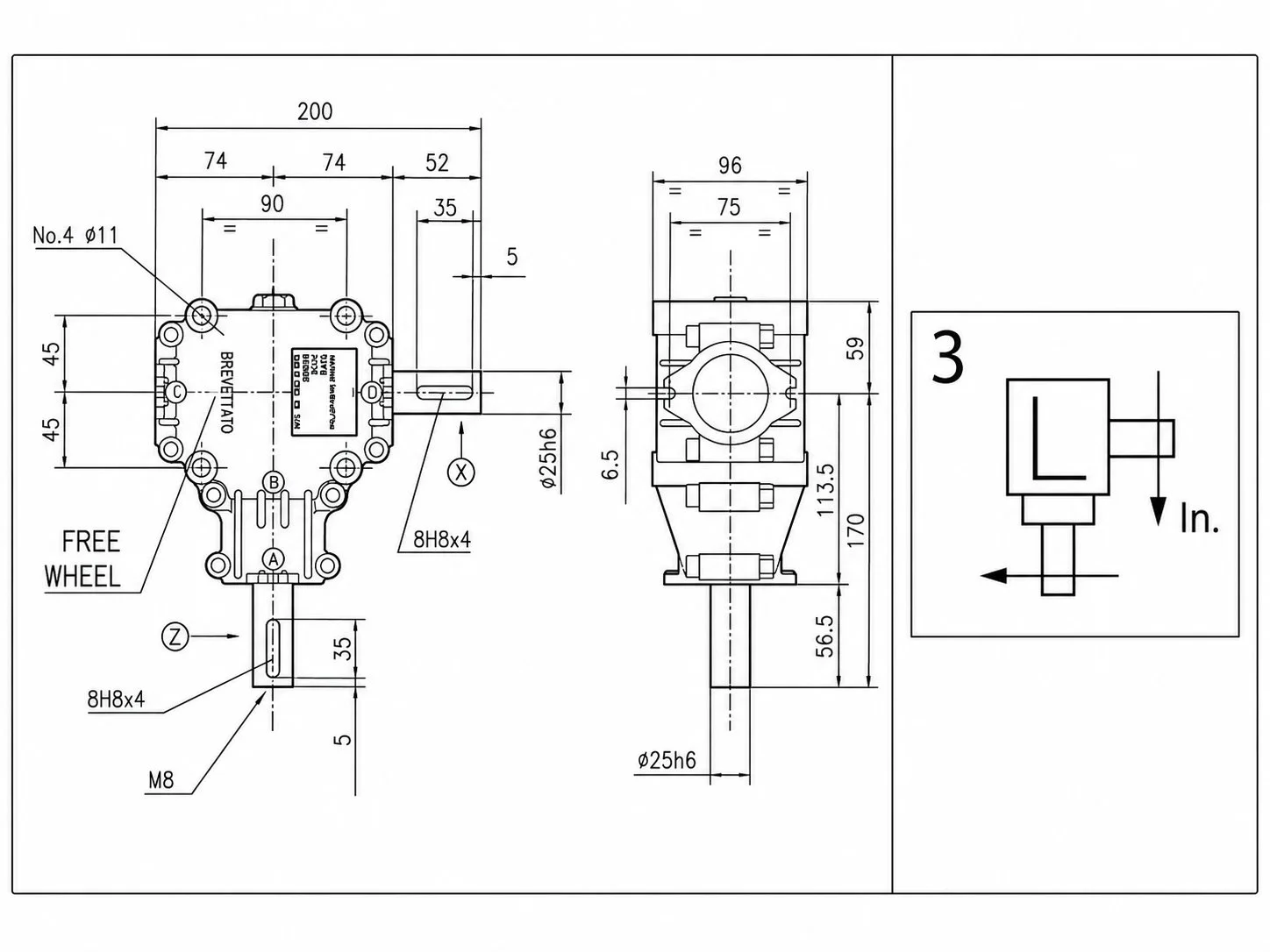

Lors du choix d'un réducteur de remplacement, il est essentiel de vérifier les spécifications suivantes : la configuration des cannelures d'entrée (6 cannelures de 1-3/8 po pour les systèmes à 540 tr/min ou 21 cannelures pour les systèmes à 1 000 tr/min), le rapport de réduction et le sens de rotation de la sortie, le diamètre de l'arbre de sortie et le type de raccordement (cannelé, claveté ou à bride), l'entraxe des boulons de fixation et l'orientation du carter, ainsi que le matériau et le système de revêtement du carter. Pour les épandeurs à double disque, le réducteur doit fournir deux sorties contrarotatives ; il s'agit d'une configuration spécifique que les réducteurs de prise de force à usage général ne proposent pas.

Il est souvent judicieux de remplacer la boîte de vitesses d'un épandeur défectueux par un modèle supérieur aux spécifications d'origine. Si la boîte de vitesses d'origine utilisait des joints en nitrile, le passage à des joints en Viton ne coûte pratiquement rien de plus, mais prolonge considérablement leur durée de vie dans un environnement contenant des engrais. Si le carter d'origine était en fonte non revêtue, choisir un modèle de remplacement avec un revêtement époxy-polyuréthane n'entraîne qu'un surcoût minime, tout en éliminant les risques de corrosion externe. Enfin, si le couple nominal de la boîte de vitesses d'origine était limite pour l'application (ce qui est fréquent lorsque les épandeurs sont utilisés avec des matériaux plus lourds et plus denses que prévu initialement), opter pour la classe de couple supérieure offre une marge de sécurité qui faisait défaut à la conception d'origine. notre équipe d'ingénierie pour des recommandations de remplacement spécifiques adaptées à votre modèle d'épandeur et aux engrais que vous utilisez.
