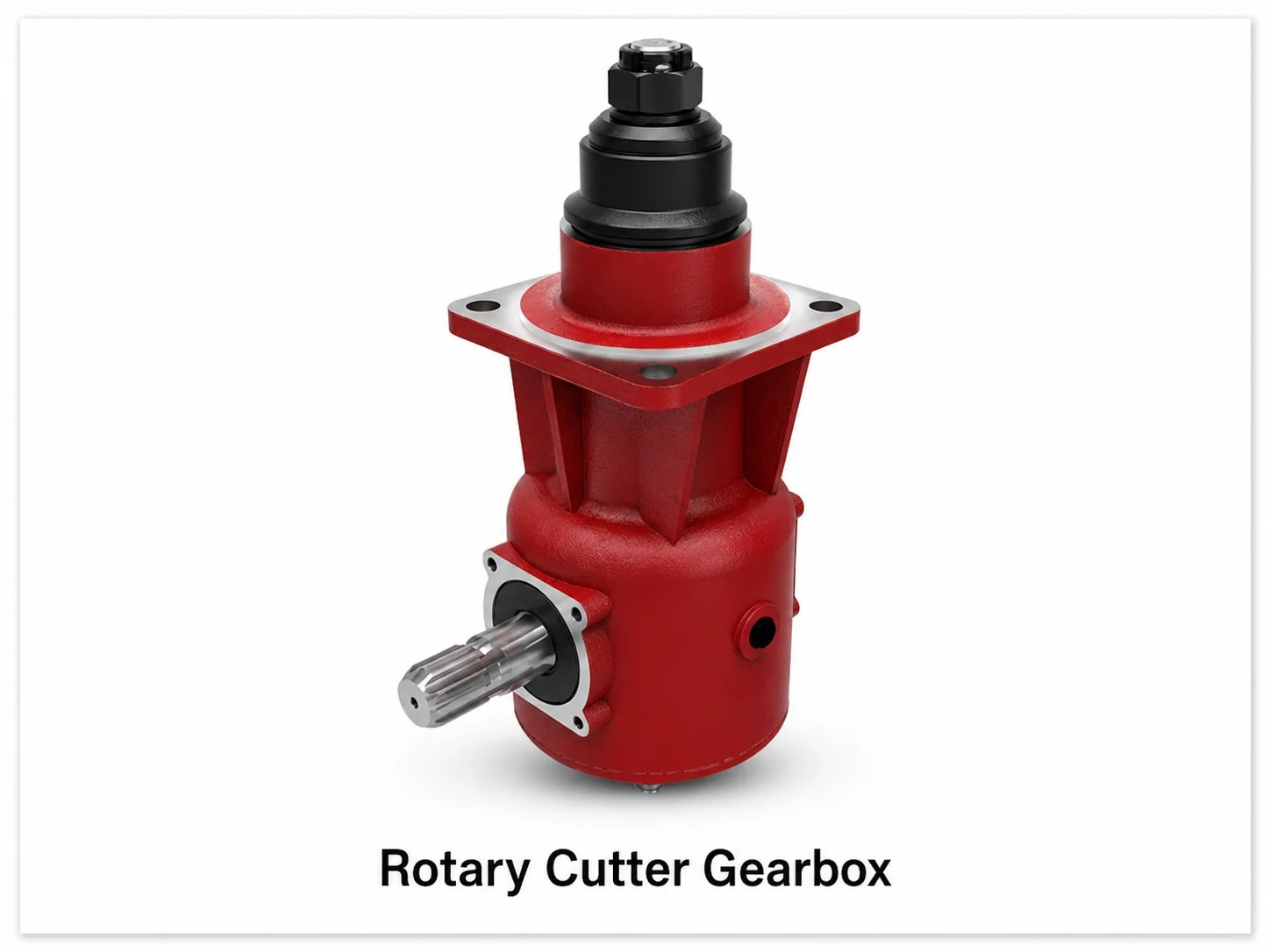

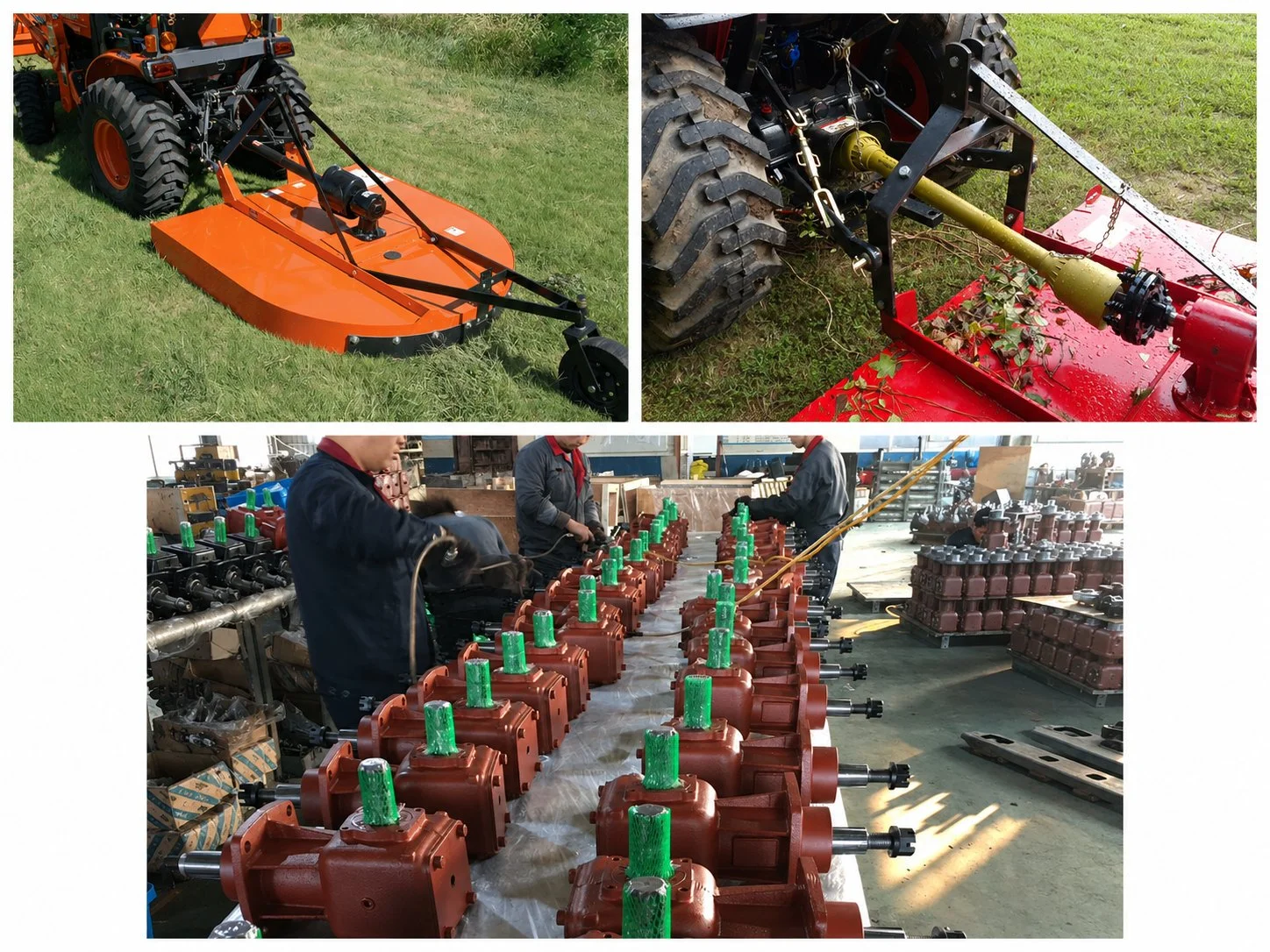

Какво всъщност прави скоростната кутия на ротационен нож
А скоростна кутия за ротационни ножове Намира се между силоотводния вал на трактора и режещите ножове. Основната му функция е проста: да вземе скоростта на въртене от трактора ви – обикновено 540 об/мин – и да я преобразува в скоростта на ножа и въртящия момент, от които се нуждае вашият режещ механизъм. Това преобразуване включва промяна на посоката, намаляване на скоростта и умножаване на въртящия момент, всичко това в един компактен корпус.
Повечето конструкции използват конфигурация под прав ъгъл със спирални конусни зъбни колела. ВОМ-ът на трактора завърта хоризонтален входен вал, а скоростната кутия пренасочва тази мощност на 90 градуса надолу към вертикалния шпиндел на ножа. Тази конструкция поддържа връзката на ВОМ-а на трактора на удобна работна височина, докато задвижва ножовете от нивото на земята.
Без правилната скоростна кутия на ВОМ-а, вашият роторен нож или се върти твърде бързо и изхвърля опасни отпадъци, или твърде бавно и забива в гъсти храсти. Скоростната кутия не е просто конектор - тя е инженерното сърце на уреда.
Избор на предавателно число: Съответствие на скоростта с режещото натоварване
Предавателното число е най-важната спецификация при избора на скоростна кутия за ротационен нож. То определя скоростта на върха на ножа, силата на рязане и колко конски сили на трактора действително достигат до ножовете. Изборът на неправилно предавателно число води до преждевременно износване на зъбните колела, прекомерен разход на гориво и непостоянно качество на рязане.
| Предавателно число | Изходни обороти | Въртящ момент | Най-добро приложение |
|---|---|---|---|
| 1 : 1 | 540 | 1.0× | Лека трева, поддръжка на пасища |
| 1 : 1.47 | 367 | 1,47× | Среден храст, разчистване на полето |
| 1 : 1.92 | 281 | 1,92× | Гъст храст, фиданки до 7,5 см. |
| 1 : 2.4 | 225 | 2,4× | Разчистване на тежки терени, твърда дървесина |
Съотношението 1:1,47 е най-широко използваното в общите селскостопански приложения. То осигурява достатъчно умножение на въртящия момент за умерено разпръснати храсти, като същевременно поддържа скоростта на върха на острието над минималния праг за чисто рязане. Ако работата ви редовно се сблъсква с фиданки от твърда дървесина, увеличете до 1:1,92 или по-високо и го комбинирайте с скоростна кутия на ВОМ на трактора с мощност над 60 к.с.
Въртящ момент и конски сили: Колко мощност е необходима на вашата скоростна кутия
Конските сили на трактора ви показват какво произвежда двигателят. Конските сили на ВОМ-а ви показват какво всъщност достига до скоростната кутия - и тези две числа никога не са еднакви. Загубите в трансмисията между двигателя и шийката на ВОМ-а обикновено консумират от 151 до 201 к.с. номинална мощност на двигателя. Трактор със 75 к.с. доставя приблизително 60 до 64 к.с. при изхода на ВОМ-а.
Вашият селскостопанска скоростна кутия трябва да е с капацитет да се справи с поне 1251 TP3T от максималната конска сила на ВОМ, която вашият трактор може да осигури. Този марж на безопасност отчита ударните натоварвания, когато ножовете се ударят в камъни, стълбове на оградата или скрити пънове.
⚙️ Output Torque Calculation
Въртящ момент (ft-lb) = (HP × 5,252) ÷ RPM. За трактор с 60 PTO HP, захранващ скоростна кутия с предавателно число 1:1.47, изходният въртящ момент е приблизително (60 × 5,252) ÷ 367 = 859 фута-фунтаТази цифра определя избора на лагер, диаметъра на вала и изискванията за дебелина на стената на корпуса.
Вътре в скоростната кутия: Разбивка на компонентите
Разбирането на това какво се намира във вашата скоростна кутия на ротационен нож ви помага да диагностицирате проблемите, преди да станат катастрофални. Всеки компонент изпълнява специфична функция във веригата за предаване на мощност.
🔩
Входен вал и шлиц
Получава мощност чрез шлицова връзка — 6-шлицова (1-3/8 инча) за 540 об/мин или 20-шлицова (1-3/4 инча) за 1000 об/мин. С течение на времето износването на шлиците създава обратен ход, който усилва ударните натоварвания и ускорява повредата на зъбните колела.
⚙️
Комплект спирални конусни зъбни колела
Ядрото на всяка правоъгълна скоростна кутия. Спиралните скоси се зацепват постепенно — множество зъби разпределят натоварването едновременно, намалявайки шума, вибрациите и пиковите напрежения на зъбите с 30–40% в сравнение с прави конусни зъбни колела.
🔧
Изходен вал и фланец на лопатката
Продължава надолу до стойката на ножа. Валовете, изработени от хромомолибденова стомана 4140 или 4340 с индукционно закалени лагерни шии, издържат значително по-дълго от алтернативите от обикновена въглеродна стомана. Болтовата схема (4- или 6-болтова) трябва да съответства на режещия апарат.
🛡️
Лагери, уплътнения и смазване
Коничните ролкови лагери в противоположни двойки управляват радиални и аксиални натоварвания. Уплътненията на маншетите предпазват от замърсители. Вентилационният отвор изравнява вътрешното налягане - запушеният вентилатор изтласква маслото покрай уплътненията, което често се диагностицира погрешно като повреда на уплътнението.
Пет често срещани режима на отказ и как да ги предотвратим
Да знаеш защо скоростните кутии се повреждат е по-ценно от това как работят. Ето петте най-чести режима на повреда, подредени по честота:
1
Корозия и лющене на зъбите на зъбните колела
Причинява се от недостатъчно смазване, замърсено масло или продължително претоварване. Микро-вдлъбнатините се превръщат в отчупвания, които генерират метални частици и се стичат до повреди по лагерите. Превенция: Сменяйте трансмисионното масло на всеки 100 работни часа; използвайте EP-клас 80W-90.
2
Износване на шлицове на входящия вал
Разхлабените връзки на задвижващата система позволяват на вала да се блъска в шлицовите зъби, като по този начин се разваля профилът. Превенция: Проверявайте състоянието на плъзгащите се съединения на задвижващия вал сезонно; сменяйте износените универсални шарнири своевременно.
3
Повреда на уплътнението и загуба на масло
Често се дължи на запушен вентилационен отвор, а не на действително износване на уплътнението. Вътрешното налягане принуждава маслото да преминава през уплътненията. Превенция: Почиствайте или сменяйте обезвъздушителния отвор при всяка смяна на маслото.
4
Заклинване на лагера
Продължителната работа с ниско ниво или замърсено масло разрушава лагерната клетка, което води до циркулация на метални фрагменти през цялата скоростна кутия. Превенция: Проверявайте нивото на маслото преди всяка употреба; проверявайте за замърсяване с вода (млечно масло) след употреба на мокри условия.
5
Фрактура на корпуса
Силен удар, когато остриетата се сблъскат с неподвижни предмети. Чугунените корпуси се напукват; сферографитен чугун или лята стомана абсорбират удара по-добре. Превенция: Разходете се по нови полета преди косене; използвайте скоростна кутия със срязващ болт или плъзгащ съединител за скалист терен.
График за поддръжка за максимален живот на скоростната кутия
| Интервал | Задача | Бележки |
|---|---|---|
| Преди всяка употреба | Проверете нивото на маслото през мерното стъкло или измервателната пръчка | Долейте, ако е под минималната маркировка |
| На всеки 50 часа | Проверете уплътненията за течове, почистете вентилационния отвор | Сменете вентилатора, ако е запушен |
| На всеки 100 часа | Източете и сменете маслото в трансмисията | Използвайте EP 80W-90 или масло, посочено по спецификация на производителя. |
| На всеки 200 часа | Проверете шлиците на входящия вал за износване, измерете хлабината на зъбното колело | Сменете вала, ако хлабината е > 0,015 инча. |
| Край на сезона | Пълна проверка: лагери, уплътнения, пукнатини в корпуса, монтажни болтове | Съхранявайте с прясно масло, за да предотвратите корозия |
Дисциплинираната рутинна поддръжка е най-евтиният начин за удължаване на живота на скоростната кутия. Повечето повреди на селскостопанските скоростни кутии могат да бъдат предотвратени с основно управление на течностите и сезонна проверка. Пропускането на дори една смяна на маслото рядко причинява незабавни щети, но ускорява износването, което се натрупва с времето и съкращава експлоатационния живот с 30% или повече.
Пет ключови фактора за избор на правилната скоростна кутия
Когато търсите резервна част или посочвате нова скоростна кутия за ротационен нож, оценете тези пет параметъра, преди да сравните цените:
✅
Обороти и конски сили на ВОМ-а на трактора — Съобразете входните обороти на скоростната кутия с вашия трактор. Скоростна кутия с номинални обороти 540 об/мин, свързана с ВОМ с 1000 об/мин, ще превиши скоростта. Проверете дали вашият трактор има изход на ВОМ с 540, 540E (икономичен режим) или 1000 об/мин.
✅
Предавателно число за приложението — Леката работа по пасищата използва съотношение 1:1; почистването на тежки храсти изисква 1:1,92 или по-високо. Несъответствието на съотношението с натоварването е най-честата грешка при оразмеряването.
✅
Диаметър на изходния вал и посока на въртене — Резервните скоростни кутии трябва да съответстват на съществуващия диаметър на изходния вал и посоката на въртене на острието (по часовниковата стрелка или обратно на часовниковата стрелка, гледано отдолу). Обръщането на посоката променя схемата на изхвърляне на отпадъците и създава риск за безопасността.
✅
Схема на монтаж на болтовете и размери на корпуса — Скоростната кутия трябва да се закрепи директно към съществуващия режещ апарат. Измерете диаметъра на болтовете, броя на отворите и височината на корпуса. Дори разминаване от 5 мм изисква адаптерни плочи.
✅
Защита от претоварване — За скалисти среди изберете скоростна кутия със срязващ болт или вграден плъзгащ съединител. Цената за подмяна на срязващ болт е незначителна в сравнение с ремонта на скоростна кутия.
Размерна референтна информация за стандартни конфигурации за монтаж на скоростна кутия на ротационен нож
Скоростна кутия на ротационен нож срещу скоростна кутия на ротационна косачка
Тези два типа скоростни кутии често се бъркат, но служат за различни цели. Разбирането на разликата предотвратява скъпоструващи неправилни спецификации.
| Функция | Ротационен нож | Ротационна косачка |
|---|---|---|
| Основна употреба | Храсти, фиданки, неравен терен | Трева, трева, завършено косене |
| Типично предавателно число | 1:1,47 до 1:2,4 | 1:1 до 1:1.2 |
| Скорост на върха на острието | По-ниска (повече въртящ момент) | По-високо (по-чисто рязане) |
| Оценка на въздействието | Тежък режим на работа + защита от претоварване | Лека до средна натовареност |
| Материал на корпуса | Ковък чугун / лята стомана | Чугун / алуминий |
| Типичен диапазон на HP | 25–150+ к.с. | 15–60 к.с. |
А скоростна кутия на ротационна косачка Въртенето в съотношение 1:1 няма да издържи на ударните натоварвания от косене на храсти. Обратно, тежкотоварната ротационна скоростна кутия на косачка за финални работи хаби енергия и добавя ненужно тегло. Съобразете скоростната кутия с работата, а не с трактора.
Съвместимост на карданния вал и настройка на задвижващата линия
The Карданен вал Свързването на трактора към скоростната кутия е също толкова важно, колкото и самата скоростна кутия. Износена или неправилно оразмерена задвижваща линия води до вибрации, ускорява износването на шлиците и може да се раздели по време на работа, създавайки сериозен риск за безопасността. Проверете тези параметри преди свързване:
📐
Брой и диаметър на шлиците — Трябва да съответства както на шийката на силоотводния вал на трактора, така и на входния вал на скоростната кутия. Най-често срещани: 6-шлицова система 1-3/8 инча (540 об/мин) и 20-шлицова система 1-3/4 инча (1000 об/мин). Някои европейски трактори използват 21-шлицова система.
📏
Дължина на задвижващата линия — Минималното припокриване на плъзгащите се съединения трябва да бъде най-малко 150 мм (6 инча) при максимално удължение. Прекомерното припокриване може да причини заклещване по време на остри завои.
📐
Работни ъгли на U-образните шарнири — Не трябва да надвишава 25° по време на нормална работа. По-стръмните ъгли увеличават износването на съединенията експоненциално и създават циклични вариации на скоростта (грешка на кардана), които натоварват входните лагери на скоростната кутия.
Качество на производството: Какво отличава надеждните от тези за еднократна употреба
Разликите в цените между скоростните кутии на ротационните фрези не са произволни. Те отразяват измерими разлики в материалите, прецизността на обработката и контрола на качеството. Ето какво да оцените:
Материалът на зъбните колела и термичната обработка определят твърдостта на повърхността на зъба и жилавостта на сърцевината. Производителите на качествени продукти използват легирана стомана 20CrMnTi или 8620 с цементирани и закалени зъби, постигайки повърхностна твърдост от HRC 58–62, като същевременно поддържат здрава, абсорбираща удари сърцевина. Бюджетните скоростни кутии често използват закалена средно въглеродна стомана с по-ниска повърхностна твърдост, която се износва по-бързо при удар.
Прецизността на обработката — по-специално точността на профила на зъбите на зъбното колело — контролира шума, вибрациите и разпределението на натоварването. Зъбните колела, шлифовани или полирани до AGMA Quality 10+, работят по-тихо и разпределят натоварването по-равномерно от зъбните колела, обработени само с фрезоване, с AGMA 7 или 8. Често можете да чуете тази разлика: добре направената скоростна кутия бръмчи тихо под товар, докато лошо направената вие или ръмжи.
Всяка скоростна кутия на ВОМ, напускаща съоръжение на отговорен производител, трябва да премине през тест 100% - разработка под товар, проверка за шум, вибрации, повишаване на температурата на маслото и целостта на уплътненията. Ако оценявате нов доставчик, свържете се с нашия инженерен екип да обсъдим показатели за качество и протоколи за тестване.
Съвместимост на заместители между различни марки
Много собственици на ротационни машини трябва да сменят износена скоростна кутия на оборудване от марки като Bush Hog, Rhino, Land Pride, Schulte, John Deere, Woods и Servis. Скоростните кутии, закупени от вторичния пазар, могат да съответстват на схемата на монтаж, предавателното число и конфигурацията на вала на устройствата, първоначално доставени на тези машини. Тези имена са споменати единствено за справка — те остават регистрирани търговски марки на съответните им собственици.
При кръстосано посочване, проверете диаметъра на окръжността на монтажните болтове, височината на корпуса, броя на шлиците на входящия вал, диаметъра на изходящия вал и посоката на въртене. Надежден доставчик ще направи кръстосано позоваване на OEM номера на частта и ще провери съвместимостта с размерите преди доставка. Можете да разгледате Скоростна кутия Ever-Power PTO каталог, за да намерите съвместими заместители по вид приложение и предавателно число.
