Yem Karıştırıcı Dişli Kutusu Ne İşe Yarar ve Neden Eşsizdir?
A yem karıştırıcıları için dişli kutusu Traktörün PTO hızını, yoğun yem malzemesiyle dolu bir kova içinden bir veya daha fazla büyük burgu vidasını döndürmek için gereken son derece düşük devir sayısına ve son derece yüksek torka dönüştürür. Döner kesici PTO dişli kutusu 540 RPM'yi 350 RPM'ye (1,5:1 oran) düşürürken, balya makinesi dişli kutusu 40 RPM'ye (13:1 oran) düşürebilirken, bir yem karıştırıcı dişli kutusu tipik olarak burguda 15 ila 30 RPM sağlar; bu da toplamda 18:1 ila 36:1 veya daha fazla oranlarda azaltma gerektirir.
Bu aşırı oranlar, pratik bir paket boyutunda tek bir dişli takımıyla elde edilemez. Bu nedenle yem karıştırıcı dişli kutuları, genellikle dik açılı konik giriş kademesini, torku neredeyse diğer tüm tarımsal PTO uygulamalarını gölgede bırakacak seviyelere çıkaran bir veya daha fazla planet dişli kademesiyle birleştiren çok kademeli bir redüksiyon kullanır. 540 RPM ve yaklaşık 975 ft-lb giriş torku sağlayan 100 PTO HP'lik bir traktör, 95% verimliliğinde 25:1 oranlı bir dişli kutusundan geçirildiğinde, 21,6 RPM'de yaklaşık 23.000 ft-lb çıkış torku üretir. Bu, büyük bir TMR karıştırıcısının dişli kutusu gövdesinin içindeki mühendislik gerçeğidir.
Yem karıştırma sistemindeki dişli kutusu arızasının sonuçları anında ve ciddidir. Günlük toplam karma yem (TMR) rasyonuna ulaşamayan bir süt sığırı sürüsü, 24 saat içinde süt üretimini kaybeder. Günlük rasyonu sağlayamayan bir besi çiftliği ise hem üretim kayıplarıyla hem de hayvan refahı yükümlülükleriyle karşı karşıya kalır. Yem karıştırıcı dişli kutusunun güvenilirliği sadece bir ekipman sorunu değil, aynı zamanda bir hayvancılık yönetimi zorunluluğudur.
Planet Dişli Sistemleri: Yem Karıştırıcıları Neden Bunları Kullanır?
Planet (episiklik) dişli sistemleri, yem karıştırıcı dişli kutularının belirleyici mekanik özelliğidir. Bir planet dişli takımı, merkezi bir güneş dişlisi, dış halka dişlisi (annulus) ve güneş ile halka arasında dönen bir taşıyıcı üzerine monte edilmiş üç veya dört planet dişlisinden oluşur. Bu düzenleme, yem karıştırma uygulaması için basit düz veya konik dişli takımlarına göre çeşitli kritik avantajlar sağlar:
1
Aşırı Tork Yoğunluğu
Birden fazla planet dişli, yükü eş zamanlı olarak paylaşır; tipik olarak üç veya dört planet dişli bulunur ve her biri toplam torkun yaklaşık üçte birini veya dörtte birini taşır. Bu, bir planet dişli kutusunun, aynı çaptaki paralel şaftlı bir dişli kutusuna göre 3-4 kat daha fazla tork iletebileceği anlamına gelir. Yem karıştırıcıları için bu, dişli kutusunun karıştırma haznesinin altındaki sınırlı alana sığmasını ve yine de 20.000+ ft-lb çıkış torkunu işlemesini sağlar.
2
Kompakt Aşamalarda Yüksek Oran
Tek bir planet dişli sistemi, güneş dişlisi ile halka dişlisi arasındaki diş sayısına bağlı olarak 3:1 ile 10:1 arasında oranlar elde eder. Seri bağlı iki dişli sistemi ise 9:1 ile 100:1 arasında oranlar sağlar. Konik giriş dişlisiyle birleştirilmiş iki kademeli planet dişli sistemi, karıştırma kabının tabanının altına dikey olarak monte edilebilecek kadar küçük bir gövde içinde, yem karıştırmanın gerektirdiği 18:1 ile 36:1 arasındaki toplam oranı kolayca elde eder.
3
Koaksiyel Giriş/Çıkış
Çıkış mili (konfigürasyona bağlı olarak planet dişli veya halka dişli) giriş miliyle eşmerkezlidir. Bu, burgu milinin, ofset adaptörlere veya bağlantı millerine gerek kalmadan doğrudan şanzımanın altına bağlanmasına olanak tanır; bu da şanzıman ile burgu arasındaki yapısal bağlantıyı basitleştirir ve hizalama hassasiyeti gerektiren bileşenleri ortadan kaldırır.
4
Dengeli Radyal Yükler
Güneşin etrafına simetrik olarak yerleştirilmiş çok sayıda planet dişli sayesinde, dişli ağı kuvvetlerinden kaynaklanan radyal yatak yükleri birbirini dengeler. Bu durum, tüm ayırma kuvvetinin tek bir yatak setinde yoğunlaştığı iki dişli paralel şaft düzenlemesine kıyasla yatak gerilimini önemli ölçüde azaltır. Yem karıştırma gibi sürekli çalışma gerektiren uygulamalarda, bu dengeli yükleme yatak ömrünü önemli ölçüde uzatır.
Tekli ve Çiftli Helezon Konfigürasyonlarının ve Şanzıman Üzerindeki Etkileri
Yem karıştırıcıları iki temel konfigürasyonda üretilir ve bunlar arasında dişli kutusu gereksinimleri önemli ölçüde farklılık gösterir:
1️⃣
Tek Helezonlu (Dikey Karıştırıcı)
Yuvarlak veya konik bir küvetin içinde büyük bir dikey helezon döner. Besleme, merkezden aşağı çekilir ve küvet duvarları boyunca yukarı doğru itilir. Her helezon için, küvet tabanına monte edilmiş bir dişli kutusu bulunur. Dişli kutusu, karıştırma yükünün tamamını tek bir çıkış milinde taşır. Tipik olarak 500 fit küp kapasiteye kadar olan karıştırıcılarda (küçük ve orta ölçekli süt işletmeleri) kullanılır.
2️⃣
Çift Vidalı Mikser (Çift Vidalı Karıştırıcı)
İki adet zıt yönlerde dönen dikey helezon, karıştırma yükünü paylaşır. Her helezonun kendi dişli kutusu vardır ve bu dişli kutuları, PTO'dan gelen ortak bir giriş mili aracılığıyla çapraz şaft dağıtım dişli kutusundan tahrik edilir. Toplam tork iki dişli kutusu arasında bölünür, ancak helezonların birbirine karşı çalışmasını önlemek için her ikisinin de senkronize edilmesi gerekir. Tipik olarak 500-1200+ fit küp kapasiteli büyük ticari karıştırıcılarda kullanılır.
Çift helezonlu tasarımlarda senkronizasyon mekanizması çok önemlidir; eğer bir helezon diğerinden biraz daha hızlı çalışırsa, yem malzemesi kazanın bir tarafına itilir, bu da düzensiz karıştırmaya ve karıştırıcı şasisinde asimetrik yapısal yüklere neden olur. Dağıtım dişli kutusundaki hassas dişli imalatı (AGMA 10+ kalitesi), her iki helezon tahrik sisteminin de eşit hızda eşit tork almasını sağlar. Daha gevşek toleranslara sahip daha ucuz dişli kutuları, iki taraf arasında rasyon homojenliğini tehlikeye atacak kadar hız değişimine izin verir; bu sorun, süt üretim verileri veya yem dönüşüm oranları tutarsızlığı ortaya çıkarana kadar görünmezdir.

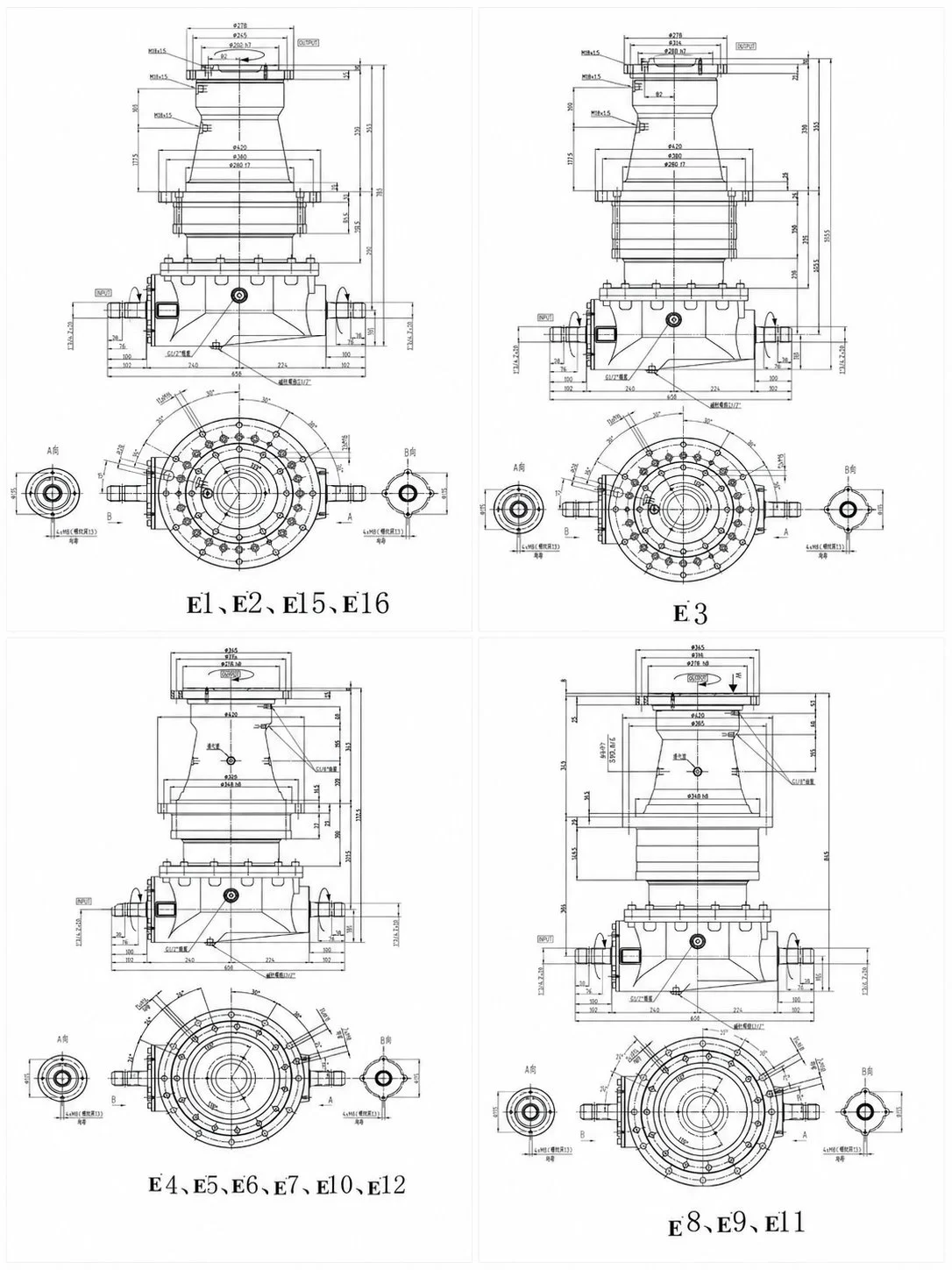

Yem karıştırıcı dişli kutusu boyut referansı — doğrudan helezon bağlantısı için giriş mili ve çıkış flanşı ile dikey montaj konfigürasyonu
Besleme Yoğunluğu ve Kazan Hacminden Dişli Kutusu Kapasitesinin Hesaplanması
Yem karıştırıcı dişli kutusunun boyutlandırılması, helezonun hareket ettirmesi gereken malzeme kütlesiyle başlar. TMR yem yoğunluğu, içeriklere bağlı olarak önemli ölçüde değişir:
| Besleme Bileşeni | Hacim Yoğunluğu (kg/m³) | Karıştırma Zorluğu | Tork Faktörü |
|---|---|---|---|
| Kuru saman (doğranmış) | 60–120 | Düşük | 1,0× (temel değer) |
| Mısır silajı | 250–350 | Ilıman | 1,5× |
| Islak damıtma artıkları | 400–550 | Yüksek | 2.0× |
| Tahıl / konsantre | 600–800 | Ilıman | 1,8× |
| Tam TMR karışımı (tipik) | 300–500 | Yüksek | 2,0–2,5× |
Dişli kutusu, ortalama değil, en yüksek yoğunluklu yükleme senaryosuna göre boyutlandırılmalıdır. Islak damıtma artıkları ve silajla dolu 600 fit küplük bir karıştırıcı, tam yüklendiğinde 8.000-12.000 kg ağırlığında olabilir ve helezon, homojen bir karışım elde etmek için uzun lifli samanı keserken aynı anda bu kütlenin tamamını döndürmelidir. Durma noktasından dönüşü başlatmak için gereken tork (başlangıç torku), malzeme hareket etmeye başladıktan sonra dönüşü sürdürmek için gereken torktan 1,5 ila 2,5 kat daha yüksektir.
⚠️ Başlangıç Torku Sorunu
Yem karıştırıcı şanzımanı için en tehlikeli an, yüklemeden sonraki ilk devirdir. Malzeme yükleme sırasında çökelmiş ve sıkışmıştır ve helezonun onu tamamen durmuş halden kurtarması gerekir. Operatör önce ağır malzemeler yüklediyse (tahıl, sonra üstüne silaj), sıkışmış alt katman, sabit çalışma torkunun 3 katını aşabilen bir başlangıç torku artışı yaratır. Kaliteli şanzımanlar bu başlangıç koşulu için derecelendirilmiştir. Sadece çalışma torku için derecelendirilmiş ucuz şanzımanlar, tam yükle ilk soğuk çalıştırma sırasında arızalanır - genellikle bir güneş dişlisi milinin kopması veya bir planet dişlisinin dişinin kökünden kırılmasıyla.
Sürekli Çalışma Besleme Karıştırma İşlemlerinde Termal Yönetim
Yem karıştırıcıları, neredeyse diğer tüm PTO uygulamalarından ayıran sürekli bir çalışma döngüsünde çalışır. Bir süt çiftliği, karıştırıcıyı günde 4-8 saat, yıl boyunca her gün çalıştırır. Ticari bir besi çiftliği, günde birden fazla karıştırma döngüsü çalıştırabilir ve toplamda 6-12 saatlik çalışma süresine ulaşabilir. Şanzıman, bu uzun çalışma süreleri boyunca, dişli yağı veya yatak gresinin termal sınırlarını aşmadan sürekli olarak ısıyı dağıtmalıdır.
Planet dişli kutularında ısı oluşumu üç kaynaktan gelir: dişli sürtünmesi (aşırı basınç altında dişler arası temas), yatak yuvarlanma sürtünmesi (planet yatakları düşük hızda muazzam yükler taşır) ve yağ çalkalanması (yem karıştırıcı dişli kutularında daha az önemlidir çünkü çıkış hızları çok düşüktür - tipik olarak 30 RPM'nin altındadır). Baskın ısı kaynağı, özellikle planet dişli dişleri ile halka dişli arasındaki temas basıncının malzeme akma dayanımına yaklaşan değerlere ulaştığı yüksek torklu planet kademelerinde, dişli sürtünmesidir.
Yem karıştırıcı dişli kutuları karıştırma haznesinin altına dikey olarak monte edildiğinden, doğal konveksiyon sınırlıdır; ısı, karıştırıcı çerçeve yapısıyla çevrili bir muhafazadan kolayca dışarı çıkamaz. Kaliteli üreticiler bunu, ısı emici görevi gören kalın muhafaza duvarları, konveksiyon için yüzey alanını artıran işlenmiş dış soğutma kanatçıkları ve bazı durumlarda, hava akışının mevcut olduğu yere monte edilmiş bir hava-yağ soğutucusundan sıcak yağı geçiren harici bir yağ sirkülasyon pompası sağlayarak çözerler.
Sıcak iklimlerde uzun süreli karıştırma döngüleri uygulayan süt işleme tesislerinde, sentetik dişli yağı (PAO bazlı EP 80W-90), mineral yağa kıyasla ölçülebilir bir sıcaklık düşüşü sağlar; aynı yük koşulları altında tipik olarak 8-15°C daha düşük denge sıcaklığı elde edilir. Bu sıcaklık farkı, yağ ömrünü, keçe ömrünü ve rulman ömrünü doğrudan uzatır.
Aşırı Sürekli Tork İçin Rulman Seçimi
Yem karıştırıcı dişli kutusundaki yatak düzeni, diğer tüm düzeneklerden daha yüksek sürekli yükleri taşıyabilmelidir. tarımsal şanzıman Bu uygulama, binlerce saat boyunca çok düşük hızlarda çalışır. Bu düşük hızlı, yüksek torklu çalışma rejimi, belirli bir mühendislik zorluğu yaratır: 30 RPM'nin altındaki çıkış hızlarında, normalde yuvarlanan elemanları yatak yüzeyinden ayıran hidrodinamik yağ filmi tam olarak oluşmayabilir. Yataklar, mikroskobik düzeyde doğrudan metal-metal temasının gerçekleştiği sınır yağlama rejiminde çalışır.
Bu rejimde hayatta kalabilmek için, yem karıştırıcı dişli kutuları, hem makaralarda hem de yataklarda birinci sınıf yüzey işlemine sahip rulmanlara, hidrodinamik filmin yetersiz kaldığı durumlarda kimyasal bir sınır filmi oluşturan EP katkılı dişli yağına ve mikroskobik pürüz seviyesinde yeterli temas alanını sağlamak için statik yük derecesine göre aşırı büyük rulman boyutuna ihtiyaç duyar. Konik makaralı rulmanlar, hem helezon ağırlığından kaynaklanan aşırı radyal yükü hem de helezon vidasından kaynaklanan eksenel itmeyi aynı anda karşıladıkları için ana çıkış konumunda evrenseldir.
Planet dişli sistemlerindeki planet yatakları kendi zorluklarını ortaya koymaktadır. Çıkıştan daha hızlı dönerler (tipik olarak çıkış hızının 3-5 katı veya 60-150 RPM) ancak her bir planet toplam torkun üçte bir ila dörtte birini ilettiği için muazzam yükler taşırlar. Bu pozisyonda, sınırlı planet iç çapı içinde yuvarlanan eleman sayısını en üst düzeye çıkararak, paket boyutunu artırmadan yük kapasitesini artırdıkları için tam donanımlı iğneli rulmanlar yaygındır.
Yem Karıştırıcı Dişli Kutuları için Bakım Uygulamaları
Yem karıştırıcılarının sürekli, yıl boyu çalışma döngüsü, mevsimlik ekipmanlara kıyasla bakım aralıklarının takvim zamanı açısından çalışma saatlerinden daha hızlı gelmesi anlamına gelir. Bir yem karıştırıcısının dişli kutusu yılda 1.500-3.000 çalışma saati biriktirir; bu, çoğu tarım aletinin on yılda biriktirdiğinden daha fazladır.
✅
Günlük: Yağ seviyesini ve durumunu kontrol edin. — Her gün ilk karıştırma döngüsünden önce, yağ seviyesini gözetleme camından kontrol edin. Bulanıklık (yüksek basınçlı kazan yıkamasından kaynaklanan su kirliliği, contalardan içeri sızması) ve metal parçacıkları (dişli veya rulman aşınması) olup olmadığını kontrol edin. Herhangi bir anormallik derhal incelenmelidir; erken yağ değişiminin maliyeti, karıştırma sırasında meydana gelebilecek bir rulman arızasına kıyasla önemsizdir.
✅
Her 250 saatte bir: Komple yağ değişimi — Yem karıştırıcı dişli kutuları, çoğu PTO uygulamasından daha yüksek sürekli yüklerde çalışır ve bu da yağın daha hızlı aşınmasına neden olur. Yağı tamamen boşaltın, manyetik tahliye tapasını tortu hacmi ve parçacık türü açısından inceleyin (ince çamur = normal aşınma; talaş veya pul = anormal) ve taze EP 80W-90 veya sentetik eşdeğeri ile doldurun.
✅
Her 500 saatte bir: Conta kontrolü — Tüm mil keçelerinde yağ sızıntısı olup olmadığını görsel olarak kontrol edin. Mikser dişli kutularının dikey montajı, yerçekiminin sürekli olarak alt çıkış keçesine karşı çalışması anlamına gelir. Kirlenmiş besleme suyu gövdeye girmeden önce ıslaklık gösteren herhangi bir keçeyi değiştirin.
✅
Yıllık: Taşıma kapasitesi değerlendirmesi — Mikser boşken ve PTO bağlantısı kesilmişken, çıkışı elle döndürün. Herhangi bir hissedilebilir pürüzlülük, takılma veya direnç, rulmanın bozulduğunu gösterir. Rulman arızalanmadan önce değiştirme işlemini planlayın — planet dişli kutusundaki arızalı bir planet rulmanı, tüm dişli takımını kalıntılarla kirletir.
✅
PTO tahrik mili durumunu izleyin. — Eskimiş PTO şaftı Gevşek üniversal mafsallar, döngüsel darbe yüklerini şanzıman giriş yatağına iletir. Yem karıştırma gibi sürekli çalışma ortamında bu hasar hızla birikir. Gevşekliğin ilk belirtisinde üniversal mafsalları önleyici olarak değiştirin.
Yem Karıştırıcı Dişli Kutusu Sorunlarının Giderilmesi
⚠️
Auger tam yükte başlatma işleminde devreye girmiyor. — Helezon dönmeye başlamadan önce traktör stop ediyor veya PTO aşırı yük debriyajı devre dışı kalıyor. Bu, başlangıç torkunun şanzıman veya traktör kapasitesini aştığını gösterir. Yükleme sırası yanlış olabilir — önce daha hafif malzemeleri, üstüne daha ağır malzemeleri yükleyin. Doğru yükleme sırasına rağmen sorun devam ederse, şanzıman hazne hacmi ve besleme yoğunluğu için yetersiz olabilir.
⚠️
Karıştırma sırasında anormal gürültü — Karıştırma işlemi sırasında yeni bir gıcırtı, tıklama veya vızıldama sesi duyulması, iç hasarın gelişmekte olduğunu gösterir. Mikseri hemen durdurun ve yağ örneği alın. Metal parçacıkları iç aşınmayı doğrular; temiz yağda gıcırtı sesi, bir yatağın aşınmaya başladığını gösterebilir. Çalıştırmaya devam etmeyin — yüklü bir mikserde meydana gelebilecek felaket bir arıza, dişli kutusuna erişilebilmesi için haznenin boşaltılmasını gerektirir.
⚠️
Şanzıman aşırı ısınıyor (gövdesi dokunulamayacak kadar sıcak). — Yağ seviyesini ve türünü kontrol edin. Haznenin kapasitesinin üzerinde aşırı yüklenmediğinden emin olun. Havalandırma deliğinin açık olduğundan emin olun (basınç birikmesi çalışma sıcaklığını artırır). Şanzıman doğru şekilde doldurulmuş, aşırı yüklenmemiş ve yine de aşırı ısınıyorsa, ünitenin çalışma döngüsü için yeterli termal kapasitesi olmayabilir; daha büyük bir gövde boyutuna geçmeyi veya sentetik şanzıman yağı kullanmayı düşünün.
⚠️
Çıkış (alt) contasında yağ kaçağı. — Dikey montaj, yağ sütununun tüm yüksekliğinin çıkış contasına baskı yapması anlamına gelir. Çıkış milini döndüren aşırı torkla birleştiğinde, conta aşınması mikser dişli kutularında en sık görülen bakım sorunudur. Contayı değiştirin; ayrıca yeni contanın düzgün bir şekilde oturmasını engelleyen çizikler veya aşınma olukları için mil yüzeyini inceleyin.
Yem Karıştırıcı Dişli Kutusu Değişimi
Yem karıştırıcı dişli kutusu değişimi, en ucuz seçeneğin kabul edilebilir olduğu bir iş değildir. Sürekli çalışma döngüsü, aşırı tork yükleri ve hayvancılık üretimi üzerindeki doğrudan etkisi, kaliteyi en önemli satın alma kriteri haline getirir. Bir yedek parça değerlendirirken şunları doğrulayın: planet dişli malzemesi (sertleştirilmiş karbon çelik değil, karbürlenmiş alaşımlı çelik olmalıdır), planet yatak tipi ve markası (yalnızca bilinen üreticiler - SKF, NSK, NTN, Timken veya eşdeğer seviye), çıkış contası malzemesi (dikey montaj, yüksek basınç farkı ortamı için minimum FKM) ve üreticinin, başlatma torku simülasyonunu içeren 100% yük testini gerçekleştirip gerçekleştirmediği.
Yem karıştırıcı dişli kutuları uygulamaya özel olduğundan, OEM parça numarası çapraz referanslama, PTO dişli kutusu tedarik etmenin en güvenilir yöntemidir. Belirli bir karıştırıcı marka ve modeli için yedek parçaya ihtiyacınız varsa, mühendislik ekibimizle iletişime geçin. OEM parça numarası, mikser markası, kazan hacmi ve helezon sayısı ile birlikte, sevkiyat öncesinde boyut uyumluluğunu, tork kapasitesini ve termal derecelendirmeyi doğrularız; çünkü yem mikseri PTO dişli kutusu arızası sadece bir ekipman aksaklığı değil, hayvancılık yönetimi açısından acil bir durumdur.
Sıkça Sorulan Sorular
