Cosa copre la norma ISO 500 e perché è importante
La serie ISO 500 — ufficialmente denominata Trattori agricoli — Tipi con presa di forza posteriore — definisce l'interfaccia fisica tra un trattore e ogni attrezzo azionato dalla presa di forza nel mondo. Standardizza il profilo scanalato, le dimensioni dell'albero, le categorie di velocità di rotazione e gli spazi di sicurezza che consentono un riduttore della presa di forza Prodotto in Corea per essere imbullonato a un trattore costruito in Germania e per azionare un attrezzo assemblato in Brasile.
Senza questo standard, ogni produttore di trattori utilizzerebbe dimensioni proprietarie per gli alberi, i produttori di attrezzi avrebbero bisogno di decine di varianti di alberi di ingresso e gli agricoltori si troverebbero ad affrontare un incubo di compatibilità ogni volta che aggiungessero attrezzature. La norma ISO 500 elimina questo caos definendo con precisione tre categorie di velocità della presa di forza, due famiglie di profili scanalati e tolleranze dimensionali precise per ogni componente della catena di trasmissione della presa di forza.
Lo standard è suddiviso in tre parti, ognuna delle quali affronta un diverso aspetto dell'interfaccia PTO. Comprendere tutte e tre è essenziale per chiunque progetti, produca o specifichi distributore agricolo attrezzature per i mercati globali.
Prima della formalizzazione della serie ISO 500, l'industria delle macchine agricole si affidava a un insieme frammentario di standard nazionali. I produttori americani seguivano le specifiche ASAE, le aziende europee facevano riferimento ai documenti DIN o BSI, e le aziende giapponesi utilizzavano i protocolli JIS. Un agricoltore che acquistava un trattore tedesco e un attrezzo agricolo americano poteva facilmente scoprire che i profili dell'albero della presa di forza non corrispondevano, non perché uno dei due fosse di scarsa qualità, ma perché erano stati costruiti secondo riferimenti dimensionali diversi. La convergenza verso la norma ISO 500 è iniziata negli anni '70, con l'accelerazione del commercio internazionale di attrezzature agricole, e da allora lo standard è stato rivisto più volte per incorporare nuove categorie di velocità della presa di forza, requisiti di sicurezza aggiornati e tolleranze dimensionali migliorate, basate sull'esperienza sul campo maturata su milioni di combinazioni trattore-attrezzo in tutto il mondo.
Riduttore PTO con albero di trasmissione: ogni dimensione di interfaccia in questo gruppo è regolata dalla norma ISO 500.
ISO 500-1: Dimensioni della presa di forza, profili scanalati e categorie di velocità
ISO 500-1 è il documento principale. Definisce l'albero cardanico della presa di forza lato trattore, ovvero il punto di uscita fisico in cui la potenza del motore del trattore diventa disponibile per gli attrezzi. Ogni riduttore della presa di forza L'albero di ingresso deve accoppiarsi con uno dei profili qui definiti e la precisione di tale accoppiamento determina l'efficienza con cui la coppia viene trasferita dal trattore all'attrezzo e la durata di esercizio sia dell'albero che del giunto di ingresso del riduttore.
Categorie di velocità della presa di forza
La norma ISO 500-1 definisce tre velocità di rotazione standardizzate per le prese di forza posteriori. Ogni categoria di velocità corrisponde a uno specifico profilo scanalato e diametro dell'albero, il che significa che la velocità nominale è codificata fisicamente nell'hardware: non è possibile collegare accidentalmente un attrezzo da 540 giri/minuto a una presa di forza da 1000 giri/minuto perché i profili scanalati non si innesteranno.
| Tipo di presa di forza | Velocità di cambio | Conteggio delle spline | Diametro dell'albero | Classe di trattori tipica |
|---|---|---|---|---|
| Tipo 1 | 540 giri al minuto | 6 scanalature | 1-3/8 pollici (34,9 mm) | Fino a ~100 CV |
| Tipo 2 | 1000 giri al minuto | 21 scanalature | 1-3/8 pollici (34,9 mm) | 65–150 CV |
| Tipo 3 | 1000 giri al minuto | 20 scanalature | 1-3/4 pollici (44,5 mm) | 100–500+ CV |
La capacità di coppia di ciascun tipo di presa di forza (PTO) deriva direttamente dalla geometria dell'albero. La coppia trasmessa attraverso un collegamento scanalato dipende dal numero di scanalature, dall'area di contatto effettiva per scanalatura e dalla sollecitazione di taglio ammissibile del materiale dell'albero. Per un albero di Tipo 1 con 6 scanalature a lati dritti su un diametro di 34,9 mm, l'area effettiva di trasmissione della coppia è significativamente inferiore rispetto a un albero di Tipo 3 con 20 scanalature a evolvente su un diametro di 44,5 mm. Questo è il motivo per cui i trattori ad alta potenza utilizzano esclusivamente il Tipo 3: la fisica della geometria delle scanalature determina il limite superiore della coppia e nessun miglioramento del materiale può superare la limitazione geometrica fondamentale di un numero inferiore di scanalature di dimensioni ridotte.
🔑 Dettaglio critico: Tipo 2 vs. Tipo 3
Sia il tipo 2 che il tipo 3 funzionano a 1000 giri/minuto, ma sono non intercambiabiliIl tipo 2 utilizza un albero di diametro inferiore con 21 scanalature; il tipo 3 utilizza un albero di diametro maggiore con 20 scanalature. Il diverso numero di scanalature e i diversi diametri rendono fisicamente impossibile un collegamento incrociato accidentale: una caratteristica di sicurezza intenzionale integrata nello standard fin dalla sua ideazione. Quando si specifica un riduttore per presa di forza per un trattore a 1000 giri/minuto, è necessario sapere se il trattore ha un'uscita di tipo 2 o di tipo 3. Ordinare la configurazione errata dell'albero di ingresso significa che il riduttore non può essere fisicamente collegato al trattore e non è possibile alcuna modifica sul campo senza sostituire l'intero gruppo dell'albero di ingresso.
Specifiche del profilo scanalato
La norma specifica profili scanalati a evolvente con precise tolleranze dimensionali. Ogni profilo è progettato per bilanciare la capacità di coppia, la producibilità e la resistenza all'usura per tutta la durata di vita prevista sia dell'albero cardanico della presa di forza del trattore che del giunto di ingresso del cambio corrispondente:
⚙️
Profilo a 6 scanalature (Tipo 1)
Diametro maggiore 34,9 mm, diametro minore 28,9 mm, scanalature a lati dritti con un angolo di pressione di 30 gradi. Questa è l'interfaccia PTO più diffusa al mondo, presente su trattori compatti e di media potenza. La capacità di coppia è adeguata per la maggior parte degli attrezzi con potenza alla PTO inferiore a 75 CV. La forma del dente a lati dritti semplifica la produzione e l'ispezione, ma concentra le sollecitazioni sul raccordo alla base, motivo per cui la norma specifica raggi di raccordo generosi per ridurre al minimo le cricche da fatica.
🔧
Profilo a 21 scanalature (Tipo 2)
Stesso diametro dell'albero di 34,9 mm del Tipo 1, ma con 21 scanalature a evolvente invece di 6 scanalature a lati dritti. Il minor numero di scanalature distribuisce la coppia su un maggior numero di superfici di contatto, aumentando la capacità di coppia a parità di diametro dell'albero. La forma a evolvente del dente garantisce un'azione autocentrante durante l'innesto e distribuisce progressivamente il carico su tutta la superficie del fianco del dente anziché concentrarlo sulla linea di passo, migliorando così sia la resistenza all'usura che la durata a fatica rispetto all'alternativa a lati dritti.
🔩
Profilo a 20 scanalature (Tipo 3)
Albero di diametro maggiore da 44,5 mm con 20 scanalature a evolvente. Progettato per trattori ad alta potenza che trasmettono carichi di coppia considerevoli in modo continuo durante lunghe giornate lavorative. La maggiore sezione trasversale dell'albero e l'ampia area di innesto delle scanalature gestiscono oltre 150 CV alla presa di forza senza eccessive sollecitazioni di contatto. La combinazione di diametro maggiore e profilo a evolvente offre una capacità di coppia circa tre volte superiore a quella di una connessione di Tipo 1, motivo per cui tutti i trattori con potenza superiore a 200 CV utilizzano esclusivamente questa interfaccia.
Tolleranze dimensionali e classi di adattamento
La norma ISO 500-1 non si limita a specificare le dimensioni nominali, ma definisce le bande di tolleranza per ogni misura critica sull'albero della presa di forza e sul giunto corrispondente. L'accoppiamento tra albero e giunto è un accoppiamento con gioco, il che significa che c'è sempre un piccolo spazio tra la scanalatura esterna sul perno della presa di forza e la scanalatura interna sull'albero di ingresso del riduttore. Questo gioco ha molteplici scopi: consente un rapido collegamento e scollegamento sul campo senza attrezzi speciali, compensa le variazioni di produzione tra i diversi produttori e fornisce spazio al lubrificante per raggiungere le superfici di contatto scanalate.
Tuttavia, la banda di tolleranza è attentamente controllata. Un gioco eccessivo introduce un gioco rotazionale libero che provoca un carico d'impatto ogni volta che la direzione della coppia si inverte o fluttua. Per gli utensili alternativi come presse rotopresse Nei sistemi di falciatura e condizionamento, dove il carico di coppia pulsa ciclicamente, il martellamento indotto dal gioco è il meccanismo principale che distrugge prematuramente le interfacce scanalate. Un gioco insufficiente rende difficile il collegamento sul campo, aumenta il rischio di bloccaggio dovuto alla dilatazione termica e può impedire un'adeguata lubrificazione delle superfici scanalate. La banda di tolleranza ISO 500 rappresenta decenni di dati sul campo che mostrano dove l'usura e i tassi di guasto delle scanalature raggiungono il loro minimo in un'ampia gamma di condizioni operative agricole.
ISO 500-2: Zone di sicurezza e distanze di sicurezza
La norma ISO 500-2 affronta la progettazione della sicurezza relativa all'interfaccia della presa di forza (PTO), in particolare la zona di protezione principale. Un albero cardanico rotante è uno dei componenti più pericolosi in qualsiasi azienda agricola. L'albero ruota a 540 o 1000 giri al minuto e, da oltre un secolo, gli alberi rotanti esposti sono responsabili di una quota sproporzionata di incidenti mortali con macchine agricole. La norma ISO 500-2 definisce le dimensioni minime dello schermo protettivo che deve coprire il perno dell'albero cardanico e la parte anteriore della trasmissione, creando una barriera fisica tra l'operatore e i componenti rotanti.
La geometria della zona di protezione specificata nella norma ISO 500-2 non è arbitraria. È stata ricavata da dati antropometrici che rappresentano il raggio di movimento di un operatore adulto in piedi nella parte posteriore del trattore. La protezione deve impedire che dita, mani, indumenti e capelli entrino in contatto con l'albero rotante, anche se l'operatore si protende verso la zona della presa di forza durante le normali operazioni di collegamento o regolazione degli attrezzi. La norma tiene conto del fatto che il collegamento della presa di forza avviene in genere con il motore al minimo, quando l'albero può ancora ruotare lentamente, e gli operatori spesso sottovalutano il rischio di impigliamento a basse velocità di rotazione.
1
Geometria dello scudo maestro
La protezione deve racchiudere l'albero cardanico della presa di forza con uno spazio libero tale da impedire che qualsiasi parte del corpo dell'operatore entri in contatto con l'albero rotante. La larghezza, l'altezza e la lunghezza di estensione minime della protezione sono specificate per ogni tipo di presa di forza. La protezione deve estendersi in avanti a sufficienza da coprire il punto di connessione in cui il giunto dell'albero di trasmissione si innesta sull'albero cardanico della presa di forza, poiché questa giunzione, dove si incontrano due componenti rotanti, crea il rischio maggiore di impigliamento.
2
Spazio libero tra la protezione e le parti rotanti
La norma impone un gioco radiale e assiale minimo tra la superficie interna della protezione e la superficie più esterna dell'albero cardanico rotante o della trasmissione collegata. Ciò impedisce il contatto dovuto a dilatazione termica, vibrazioni o lievi disallineamenti durante il normale funzionamento. Se la protezione entra in contatto con l'albero rotante, diventa essa stessa una fonte di calore per attrito e un pericolo di impigliamento, vanificando completamente il suo scopo.
3
Requisito di guardia non rotante
La protezione principale non deve ruotare con l'albero della presa di forza. È montata sul telaio del trattore e rimane fissa mentre l'albero ruota al suo interno. Questa è una distinzione fondamentale per la sicurezza: una protezione rotante diventa essa stessa un pericolo di impigliamento. Il materiale della protezione deve inoltre essere sufficientemente robusto da resistere a danni derivanti da contatti accidentali con gli attrezzi durante l'aggancio e lo sgancio, poiché una protezione incrinata o deformata potrebbe non essere più in grado di mantenere lo spazio libero richiesto.
Quando si progetta o si seleziona un riduttore della presa di forzaL'albero di ingresso e il collegamento della trasmissione devono rientrare nell'area di sicurezza definita dalla norma ISO 500-2. Un alloggiamento di ingresso del cambio sovradimensionato o un giunto della trasmissione che si estende oltre l'area di sicurezza crea una violazione della conformità di sicurezza che può impedire la certificazione del prodotto nei mercati regolamentati. Questo vincolo è particolarmente rilevante per i cambi aftermarket: un'unità di ricambio con dimensioni esterne dell'alloggiamento diverse da quelle dell'originale può violare l'area di sicurezza anche se i rapporti di trasmissione interni e i valori di coppia sono altrimenti corretti.
ISO 500-3: Requisiti per la presa di forza anteriore
La norma ISO 500-3 estende lo standard ai sistemi di presa di forza anteriori, che stanno diventando sempre più comuni sui trattori moderni per azionare attrezzi anteriori come spazzaneve, falciatrici anteriori e spazzatrici. Mentre la maggior parte Spiegazione degli standard ISO 500 per i riduttori agricoli. Gli articoli si concentrano esclusivamente sulla presa di forza posteriore; i sistemi di presa di forza anteriore seguono gli stessi principi di interfaccia fondamentali, con alcune importanti differenze che gli ingegneri dei riduttori e gli specialisti degli acquisti devono comprendere.
Le prese di forza anteriori in genere funzionano solo a 1000 giri/minuto (la maggior parte dei modelli di trattori con presa di forza anteriore non offre l'opzione a 540 giri/minuto) e utilizzano profili scanalati di tipo 3 sui trattori più grandi o di tipo 2 sui modelli di fascia media. La normativa specifica dimensioni diverse per la zona di protezione della presa di forza anteriore perché la posizione dell'operatore rispetto alla parte anteriore del trattore è sostanzialmente diversa da quella posteriore. Durante la guida normale, l'operatore si trova più lontano, ma il rischio di contatto durante il montaggio e lo smontaggio degli attrezzi è in realtà maggiore nella parte anteriore, poiché l'operatore deve posizionarsi tra il trattore e l'attrezzo durante le operazioni di aggancio, con meno spazio di manovra rispetto all'attacco a tre punti posteriore.
La progettazione dei riduttori per la presa di forza anteriore deve tenere conto anche delle diverse caratteristiche di carico degli attrezzi montati frontalmente. Una fresa da neve anteriore, ad esempio, è soggetta a forti carichi d'urto quando la coclea entra in contatto con detriti ghiacciati o ostacoli nascosti, e questi carichi d'urto si propagano direttamente attraverso la trasmissione della presa di forza fino all'albero di ingresso del riduttore. Il collegamento della presa di forza anteriore deve resistere a queste forze d'impatto senza disinnestarsi, il che significa che la lunghezza di innesto della scanalatura e il meccanismo di ritegno sono ancora più critici nelle applicazioni con presa di forza anteriore rispetto alle attrezzature posteriori, dove i carichi sugli attrezzi tendono ad essere più prevedibili.
I produttori di riduttori che sviluppano prodotti per applicazioni con montaggio anteriore devono verificare specificamente la conformità alla norma ISO 500-3, senza presumere che le specifiche dimensionali della presa di forza posteriore siano direttamente applicabili. La geometria della zona di protezione, i requisiti delle clip di fissaggio e la lunghezza dell'estensione dell'albero differiscono tra la Parte 1 e la Parte 3 della norma.
Ferie retribuite economiche 540E e 1000E: cosa dice lo standard
Molti trattori moderni offrono una modalità 540E o "PTO economica": il perno della PTO gira ancora a 540 giri/min, ma il motore funziona a un regime ridotto (in genere intorno ai 1600-1800 giri/min invece dei 2100-2200 giri/min standard). Ciò riduce significativamente il consumo di carburante per lavori con carico leggero sulla PTO, come ad esempio la guida di un trattore. riduttore dello spandiconcime a capacità parziale o utilizzando un tosaerba rotativo leggero su terreno pianeggiante.
Analogamente, alcuni trattori offrono una modalità 1000E che eroga 1000 giri/minuto alla presa di forza (PTO) mentre il motore gira a un regime ridotto, in genere intorno ai 1500 giri/minuto anziché ai 1900-2100 giri/minuto standard per il funzionamento a 1000 giri/minuto della PTO. Il risparmio di carburante nelle modalità di risparmio di carburante della PTO può raggiungere il 15-25 l/300 km a seconda del carico, rendendo queste modalità popolari per operazioni prolungate della PTO in cui non è richiesta la massima potenza. Tuttavia, le modalità di risparmio di carburante presentano importanti limitazioni che gli operatori e i progettisti di riduttori devono comprendere.
⚠️ Chiarimento importante
Il 540E utilizza la stessa interfaccia dell'albero a 6 scanalature da 1-3/8 pollici del 540 RPM standard (Tipo 1). Il cambio non conosce la differenza: riceve comunque 540 RPM. Tuttavia, poiché il motore funziona a RPM ridotto in modalità 540E, la potenza massima disponibile alla presa di forza è inferioreUn cambio e un attrezzo con una potenza nominale di 60 CV alla presa di forza (PTO) in modalità standard 540 potrebbero erogarne solo 40-45 CV in modalità 540E. Questo è accettabile per lavori leggeri, ma significa che l'attrezzo si bloccherà sotto carichi pesanti che sarebbero stati gestibili in modalità standard. Lo stesso principio si applica al funzionamento in modalità 1000E: la velocità dell'albero è corretta, ma le riserve di coppia disponibili sono ridotte perché il motore produce una potenza totale inferiore. Si tratta di una limitazione interamente a carico del trattore: il cambio stesso non necessita di modifiche o di una specifica taratura per il funzionamento in modalità economica della PTO, e non esistono differenze dimensionali ISO 500 tra le interfacce PTO standard ed economiche.
Problemi comuni di non conformità e guasti sul campo
Nonostante la norma ISO 500 sia consolidata, continuano a emergere problemi di non conformità sul campo, in particolare con i riduttori aftermarket a basso costo e le unità importate che dichiarano la compatibilità ISO ma lesinano sulla precisione dimensionale. Comprendere le modalità di guasto più comuni aiuta i team di approvvigionamento e i tecnici della manutenzione a identificare i prodotti non conformi prima che causino costosi fermi macchina o incidenti di sicurezza.
Il problema di non conformità più frequente riguarda la deviazione della tolleranza delle scanalature. Alcuni produttori realizzano scanalature dell'albero di ingresso che si trovano al di fuori della banda di tolleranza ISO 500, in genere con un gioco eccessivo, dove il foro interno della scanalatura è leggermente sovradimensionato rispetto alle specifiche. Il cambio si collega fisicamente all'albero della presa di forza del trattore, dando l'impressione di compatibilità, ma l'eccessivo gioco introduce un gioco meccanico che si manifesta come un distinto "colpo secco" quando la presa di forza si innesta sotto carico. Dopo centinaia di ore di funzionamento, questo carico d'impatto causato dal gioco meccanico erode le superfici di contatto delle scanalature, creando infine un gioco eccessivo che rende il collegamento inaffidabile. Il cambio può disinnestarsi in modo intermittente durante i transienti di coppia elevata, proprio il momento peggiore possibile per una perdita di trasmissione di potenza.
Il secondo problema comune riguarda la durezza errata delle scanalature. La norma ISO 500 non specifica direttamente la durezza del materiale, ma le tolleranze dimensionali richieste sono ottenibili solo con acciai legati adeguatamente trattati termicamente. Gli alberi di ingresso del cambio realizzati con materiali di qualità inferiore o con una cementazione inadeguata si usurano rapidamente anche se le dimensioni iniziali rientrano nelle tolleranze. Dopo alcune centinaia di ore di utilizzo, i fianchi delle scanalature presentano gradini di usura visibili e un'ispezione dimensionale rivela che l'albero si è usurato al di fuori della banda di tolleranza ISO durante il servizio.
Una terza area problematica riguarda le violazioni della zona di protezione sui riduttori di ricambio. Quando un riduttore viene sostituito con un'unità aftermarket che presenta dimensioni esterne dell'alloggiamento diverse, la protezione principale originale potrebbe non fornire più una copertura adeguata. La zona di protezione ISO 500-2 è stata progettata in base alle dimensioni dell'apparecchiatura originale e un riduttore di ricambio con un alloggiamento di ingresso più grande, un'estensione dell'albero di ingresso più lunga o un punto di connessione della trasmissione posizionato diversamente può sporgere oltre l'area di protezione. Ciò crea uno spazio non protetto che espone i componenti rotanti, un grave rischio per la sicurezza che viola anche i requisiti normativi nella maggior parte delle giurisdizioni.
In che modo la norma ISO 500 influisce sulla progettazione del riduttore della presa di forza?
Per i produttori di riduttori, la conformità alla norma ISO 500 non è un'opzione, ma la porta d'accesso al mercato globale. Lo standard influenza ogni aspetto dell'ingegneria dei riduttori, dall'ideazione iniziale alla produzione e al collaudo finale.
✅
La scanalatura dell'albero di ingresso deve corrispondere esattamente — La scanalatura interna dell'albero di ingresso del cambio deve accoppiarsi con il perno della presa di forza del trattore, come definito dalla norma ISO 500-1. Sono specificate la tolleranza dimensionale, il profilo del dente e la lunghezza di innesto. Una scanalatura con una tolleranza superiore di 0,1 mm crea una distribuzione irregolare del carico e un'usura accelerata. I produttori devono investire in attrezzature di brocciatura o fresatura di precisione e mantenere calibri di controllo calibrati per garantire la costanza di queste tolleranze tra le diverse produzioni.
✅
La coppia nominale deve corrispondere al tipo di presa di forza. — Un riduttore commercializzato per applicazioni a 540 giri/min (Tipo 1) deve essere dimensionato per la gamma di coppia erogata dai tipici trattori di Tipo 1. Un dimensionamento superiore aggiunge peso e costi non necessari; un dimensionamento inferiore è pericoloso e comporta responsabilità legali. La relazione tra il tipo di presa di forza (PTO) e la gamma di coppia prevista è ben definita: il Tipo 1 a 540 giri/min eroga in genere fino a circa 95 Nm per cavallo vapore (PTO HP), mentre il Tipo 3 a 1000 giri/min eroga circa 57 Nm per cavallo vapore (PTO HP) a parità di potenza. Il treno di ingranaggi interno, i cuscinetti e l'alloggiamento del riduttore devono essere progettati per gestire l'intero spettro di coppia del tipo di PTO nominale.
✅
Il collegamento dell'albero di trasmissione deve trovarsi all'interno della zona di protezione. — Secondo ISO 500-2, l'ingresso del cambio e il Albero cardanico Il collegamento non deve sporgere oltre l'involucro della schermatura principale. Ciò limita le dimensioni fisiche dell'alloggiamento di ingresso del riduttore e la distanza massima a cui l'albero di ingresso può estendersi oltre il corpo del riduttore.
✅
La funzionalità a velocità multiple richiede opzioni separate per l'albero di ingresso. — Un cambio progettato per trattori da 540 e 1000 giri/minuto richiede un albero di ingresso intercambiabile o varianti di prodotto separate, poiché i profili scanalati sono fisicamente incompatibili. Alcuni produttori offrono un design modulare dell'albero di ingresso in cui il giunto scanalato può essere sostituito senza smontare l'intero cambio, semplificando la gestione delle scorte per i rivenditori e i distributori che servono flotte di trattori miste.
Variazioni regionali e allineamento ASAE/ASABE
Sebbene la norma ISO 500 sia il riferimento globale, esistono norme regionali che si allineano in gran parte ad essa, ma che contengono integrazioni locali che riflettono le normative regionali in materia di sicurezza, i requisiti di collaudo e le caratteristiche storiche delle apparecchiature utilizzate:
| Standard | Regione | Relazione con la norma ISO 500 |
|---|---|---|
| ASABE S207.2 | America del Nord | Dimensioni identiche alla norma ISO 500-1 per le interfacce di tipo 1 e tipo 3; include metodi di prova delle prestazioni della presa di forza aggiuntivi e definisce protocolli di prova per la protezione contro il sovraccarico non presenti nel documento ISO. |
| EN 12965 | Europa | Armonizzato con ISO 500; aggiunge i requisiti di sicurezza della direttiva macchine CE per le protezioni della presa di forza, compresi i test di resistenza del materiale di protezione e la resistenza alla degradazione UV per i componenti di protezione in plastica. |
| JIS B 9210 | Giappone | Conforme alla norma ISO 500-1 per i trattori standard; il Giappone utilizza anche profili di presa di forza per trattori compatti non contemplati dalla norma ISO 500, tra cui una configurazione a 9 scanalature di diametro inferiore per i mini trattori con potenza inferiore a 20 CV, comuni nelle risaie. |
| KS B 6317 | Corea | Adotta direttamente la serie ISO 500; i produttori coreani di riduttori fanno riferimento alla ISO 500 per tutte le dimensioni dell'interfaccia PTO, con requisiti aggiuntivi per la documentazione e la tracciabilità dei registri del trattamento termico per i componenti scanalati. |
Per produttori come Riduttore di potenza Ever-Power Grazie alla possibilità di rifornire simultaneamente più mercati, la conformità alla norma ISO 500 garantisce la compatibilità automatica con i corrispondenti standard regionali in Nord America, Europa, Giappone, Corea e Oceania. Un riduttore che supera il controllo dimensionale ISO 500 soddisfa anche i requisiti dimensionali delle norme ASABE S207.2, EN 12965, JIS B 9210 e KS B 6317, sebbene i requisiti relativi alla documentazione di sicurezza possano variare a seconda della regione e debbano essere gestiti separatamente.
Una considerazione regionale che coglie di sorpresa alcuni produttori riguarda l'Australia e la Nuova Zelanda. Entrambi i paesi fanno riferimento alla norma ISO 500 per le interfacce della presa di forza (PTO), ma impongono le proprie normative di sicurezza per le macchine agricole, con requisiti particolarmente rigorosi per l'etichettatura delle protezioni della PTO, il contenuto del manuale d'uso e i pittogrammi di pericolo, che vanno oltre quanto specificato dalla norma ISO 500-2. Cambio agricolo Gli esportatori che si rivolgono ai mercati oceanici dovrebbero verificare tempestivamente questi requisiti di documentazione aggiuntiva già nelle prime fasi dello sviluppo del prodotto, al fine di evitare ritardi in dogana o durante l'inserimento dei rivenditori.
Guida rapida: Abbinamento del tipo di ferie retribuite da implementare
Utilizzate questa tabella di riferimento incrociato per verificare il tipo di presa di forza (PTO) richiesto dal vostro riduttore. Le categorie di attrezzi elencate di seguito rappresentano le configurazioni più comuni, ma i singoli modelli possono variare: verificate sempre il tipo specifico di presa di forza nel manuale d'uso dell'attrezzo prima di ordinare un riduttore di ricambio.
🌿
Tipo 1 (540 giri/minuto / 6 scanalature) — Il più comune
Trinciatrici rotative, falciatrici a flagelli, fresatrici rotative, trivellatrici per pali, piccole presse per balle, spandiconcime, andanatori e la maggior parte delle attrezzature agricole di medie dimensioni. Ciò copre circa 701 tonnellate di tutte le attrezzature agricole azionate dalla presa di forza in tutto il mondo. La stragrande maggioranza dei trattori compatti e multiuso con potenza inferiore a 100 CV è dotata esclusivamente di prese di forza di tipo 1, rendendo questa l'interfaccia predefinita per la più ampia gamma di attrezzature agricole.
🌾
Tipo 2 (1000 giri/minuto / 21 scanalature) — Potenza media
Presse per balle di medie e grandi dimensioni, falciatrici ad alta capacità, alcuni spandiconcime e azionamenti per pompe idrauliche nella gamma 65-150 CV. Il tipo 2 è meno comune del tipo 1 o del tipo 3 e occupa una posizione di transizione nella gerarchia degli standard della presa di forza. Molti trattori in questa gamma di potenza offrono opzioni di presa di forza sia a 540 che a 1000 giri/minuto, e l'attrezzo determina quale velocità è necessaria per il corretto funzionamento.
💪
Tipo 3 (1000 giri/minuto / 20 scanalature) — Alta potenza
Presse rotonde e quadrate di grandi dimensioni, trinciatrici ad alta capacità, grandi rimorchi per cereali con azionamento idraulico, iniettori di letame ad alta portata e qualsiasi attrezzo che richieda oltre 100 CV alla presa di forza. Il diametro maggiore dell'albero gestisce la coppia costante erogata dai trattori ad alta potenza durante intere giornate lavorative in condizioni impegnative. Il tipo 3 è l'interfaccia dominante per i trattori per colture a filari e i trattori articolati nelle aziende agricole professionali.

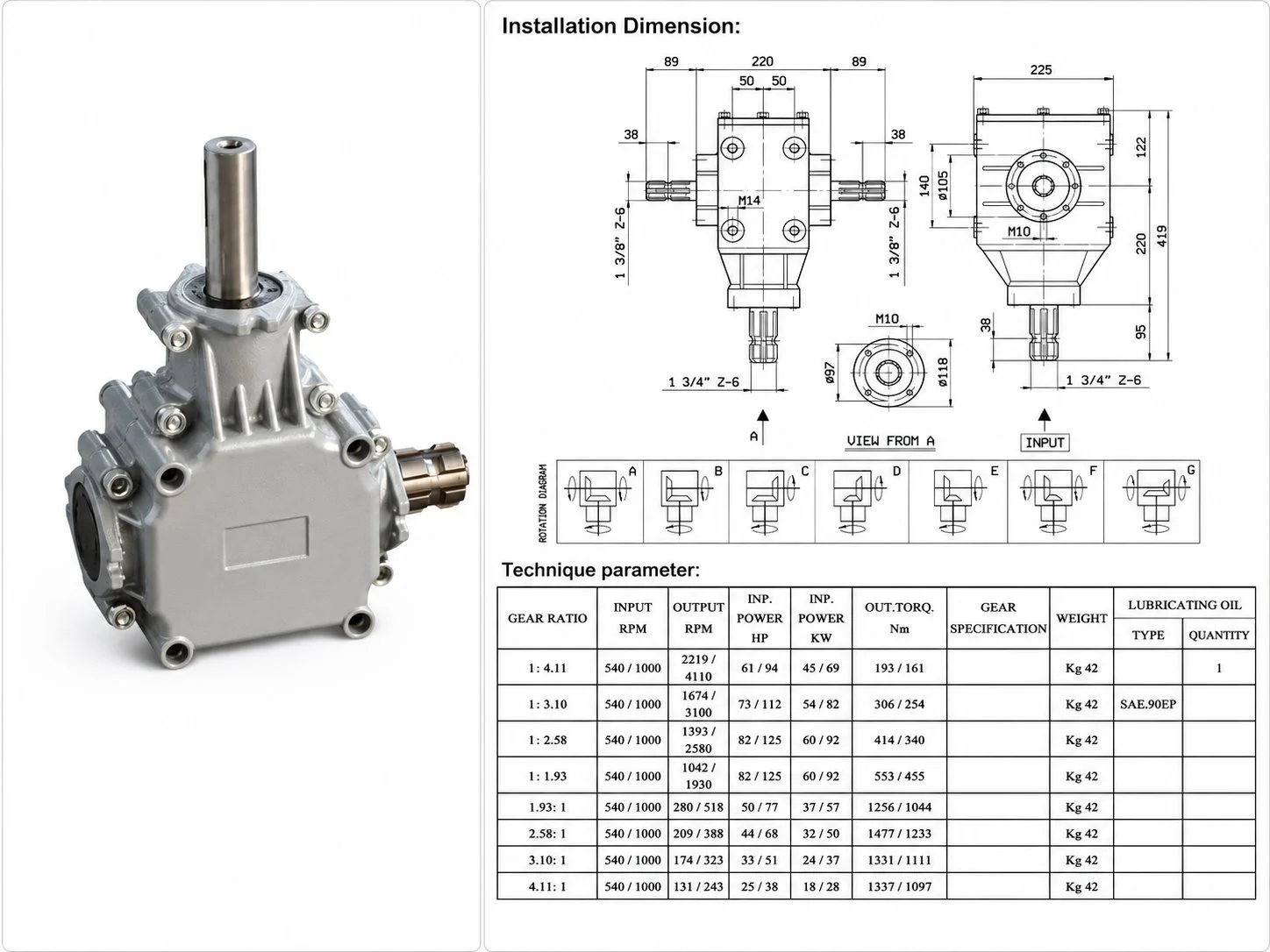

Riferimenti dimensionali per riduttori serie XL — Conformità ISO 500 verificata per interfacce di tipo 1 e tipo 3
Come verificare la conformità ISO 500 in fase di acquisto
Quando si cerca distributore agricolo Che si tratti di integrazione con apparecchiature originali, rivendita tramite concessionario o utilizzo diretto in azienda agricola, la verifica della conformità alla norma ISO 500 protegge da discrepanze dimensionali, problemi di sicurezza e controversie in garanzia. Le seguenti fasi di verifica dovrebbero far parte di qualsiasi processo di approvvigionamento di gruppi di riduttori azionati dalla presa di forza:
📋
Richiesta di rapporto di ispezione dimensionale della spline — Un produttore di qualità misura ogni scanalatura dell'albero di ingresso ed è in grado di fornire dati di misurazione effettivi rispetto alle dimensioni e tolleranze nominali ISO 500. Questo rapporto dovrebbe includere il diametro primitivo, i diametri maggiore e minore, lo spessore del dente, la larghezza dello spazio e il raggio di raccordo alla base. Scartate qualsiasi fornitore che non sia in grado di fornire dati di misurazione: una generica dichiarazione di "conformità ISO 500" senza misurazioni è priva di significato.
📋
Verificare il tipo di presa di forza (PTO) nelle specifiche del prodotto. — La scheda tecnica dovrebbe indicare esplicitamente “ISO 500 Tipo 1 (540 giri/min, 6 scanalature)” o equivalente, non solo “540 giri/min”. Il profilo delle scanalature è la dimensione critica, non solo la velocità. Un riduttore commercializzato solo in base alla velocità nominale senza specificare la configurazione delle scanalature potrebbe non essere conforme ai requisiti dimensionali dello standard ISO.
📋
Verificare la compatibilità della zona di guardia — Per i nuovi progetti di attrezzature, assicurarsi che le dimensioni dell'alloggiamento di ingresso del cambio rientrino nell'ingombro della protezione ISO 500-2. Alloggiamenti sovradimensionati o posizioni non standard del giunto di ingresso possono impedire la corretta installazione della protezione. Richiedere un disegno in scala dell'alloggiamento con le dimensioni esterne critiche e confrontarlo con l'ingombro della zona di protezione per il modello specifico del trattore.
📋
Eseguire una prova di montaggio con un calibro passa/non passa calibrato per scanalature. — Per gli acquisti all'ingrosso, utilizzare calibri scanalati conformi alle tolleranze ISO 500 per verificare che ogni riduttore in entrata accetti il profilo corretto del perno della presa di forza senza gioco eccessivo o interferenze. Il calibro passa deve scorrere completamente nel foro scanalato per effetto del proprio peso; il calibro non passa non deve penetrare per più di due denti della scanalatura. Qualsiasi unità che non superi uno dei due controlli è fuori tolleranza e deve essere scartata.
La conformità costante alla norma ISO 500 su tutta una linea di prodotti richiede investimenti in sistemi di qualità della produzione, apparecchiature di ispezione calibrate e certificazioni dei materiali tracciabili. Quando si valutano i potenziali riduttore della presa di forza fornitori, la capacità di produrre e difendere un rapporto completo di ispezione dimensionale secondo gli standard ISO 500 è uno degli indicatori più forti di competenza produttiva e affidabilità del prodotto. Se hai bisogno di documentazione ISO 500 o di verifica dimensionale per uno specifico modello di riduttore, contatta il nostro team di ingegneri per una consulenza tecnica gratuita.
