सेंटर-पिवट सिंचाई गियरबॉक्स कैसे काम करता है
एक केंद्र-पिवट सिंचाई प्रणाली मूलतः एक लंबी पाइप होती है जिसे पहिएदार टावरों द्वारा सहारा दिया जाता है। ये टावर एक निश्चित केंद्र बिंदु के चारों ओर धीरे-धीरे घूमते हैं और गोलाकार खेत में घूमते हुए पानी का छिड़काव करते हैं। प्रत्येक टावर एक छोटे इलेक्ट्रिक मोटर (आमतौर पर 0.37 से 1.5 किलोवाट) द्वारा स्वतंत्र रूप से संचालित होता है, जो एक उच्च-अनुपात वाले विद्युत प्रवाह प्रणाली से जुड़ा होता है। सिंचाई गियरबॉक्स इससे मोटर की गति 40:1 से 60:1 के अनुपात में कम हो जाती है। गियरबॉक्स का आउटपुट शाफ्ट डायरेक्ट ड्राइव या चेन फाइनल ड्राइव के माध्यम से टावर व्हील से जुड़ता है, जिससे व्हील लगभग 0.5 से 2.5 आरपीएम की गति से घूमता है - इतनी धीमी गति कि सबसे बाहरी टावर लगभग 3 से 4 मीटर प्रति मिनट की गति से आगे बढ़ता है।
गति में इस अत्यधिक कमी का मतलब है कि सिंचाई गियरबॉक्स को टॉर्क को कई गुना बढ़ाना होगा। 1 किलोवाट की मोटर 1,450 आरपीएम पर घूमती है और 50:1 वर्म गियरबॉक्स के माध्यम से लगभग 330 एन·मीटर का आउटपुट टॉर्क प्रदान करती है - जो कई सौ किलोग्राम पाइप और पानी के भार को संभालने वाले टावर को नरम, असमान और अक्सर कीचड़ भरे इलाके में चलाने के लिए पर्याप्त है। गियरबॉक्स को सिंचाई के पूरे मौसम में प्रतिदिन 12 से 20 घंटे तक लगातार यह टॉर्क प्रदान करना होता है, अक्सर प्रतिस्थापन से पहले 10 से 15 वर्षों तक, जिससे थर्मल प्रबंधन और बेयरिंग का जीवनकाल दो प्रमुख इंजीनियरिंग चुनौतियां बन जाती हैं।
सिंचाई गियरबॉक्स में प्रयुक्त गियर के प्रकार
सिंचाई गियरबॉक्स बाजार में तीन प्रकार के गियर विन्यास प्रमुखता से मौजूद हैं, जिनमें से प्रत्येक की अलग-अलग प्रदर्शन विशेषताएं हैं जो विभिन्न परिचालन स्थितियों और बजट सीमाओं के अनुरूप हैं।
🔩
वर्म गियर
सबसे आम प्रकार। एक ही चरण में 40:1–60:1 का अनुपात प्राप्त करता है। लोड के तहत स्वतः लॉक हो जाता है (मोटर बंद होने पर टावर अपनी स्थिति बनाए रखता है)। अनुपात और स्नेहन के आधार पर दक्षता 35–65% होती है। स्लाइडिंग संपर्क से उत्पन्न ऊष्मा पर्याप्त तेल शीतलन के बिना गर्म जलवायु में निरंतर संचालन को सीमित करती है।
⚙️
हेलिकल-वर्म संयोजन
हेलिकल प्रथम चरण वर्म चरण से पहले गति को कम करता है, जिससे छोटे वर्म कम स्लाइडिंग वेग पर चल सकते हैं। दक्षता 50–70% तक बेहतर हो जाती है। कम ऊष्मा उत्पादन निरंतर उपयोग वाले अनुप्रयोगों में स्नेहक और बेयरिंग के जीवनकाल को बढ़ाता है। एकल-चरण वर्म इकाइयों की तुलना में इसकी लागत थोड़ी अधिक है।
🛡️
ग्रहीय गियर
उच्चतम दक्षता (90%+) और सर्वोत्तम टॉर्क घनत्व। प्रीमियम सिंचाई प्रणालियों और हाइड्रोलिक रूप से संचालित पिवट में उपयोग किया जाता है। स्वतः लॉक नहीं होता - टावर की स्थिति को स्थिर रखने के लिए ब्रेक की आवश्यकता होती है। लागत अधिक है, लेकिन वर्म प्रकार के पिवट की तुलना में कम परिचालन तापमान और लंबी सेवा अवधि प्रदान करता है।
अधिकांश कृषि केंद्र-पिवट प्रणालियों के लिए, वर्म या हेलिकल-वर्म प्रकार लागत, स्व-लॉकिंग कार्यक्षमता और पर्याप्त सेवा जीवन का सर्वोत्तम संतुलन प्रदान करते हैं। प्लेनेटरी प्रकार बड़े पैमाने पर वाणिज्यिक प्रतिष्ठानों के लिए आरक्षित हैं जहां दक्षता में वृद्धि अतिरिक्त ब्रेक तंत्र और उच्च खरीद लागत को उचित ठहराती है। पीटीओ स्पीड इंक्रीज़र गियरबॉक्स अन्य कृषि अनुप्रयोगों में उपयोग की जाने वाली तकनीक समान मूलभूत गियर इंजीनियरिंग सिद्धांतों को साझा करती है, हालांकि सिंचाई गियरबॉक्स बहुत अलग परिचालन मापदंडों के लिए अनुकूलित होते हैं - उच्च गति और आंतरायिक प्रभाव लोडिंग के बजाय अत्यधिक कमी अनुपात, कम गति और निरंतर थर्मल ड्यूटी।
सिंचाई टावरों के लिए व्हील-ड्राइव टॉर्क की गणना
सिंचाई गियरबॉक्स का सही आकार निर्धारित करने के लिए, सबसे खराब परिस्थितियों में टावर को खेत में घुमाने के लिए पहिये पर आवश्यक कुल टॉर्क की गणना करना आवश्यक है। प्रमुख चर हैं टावर का वजन (पानी से भरी पाइप सहित), जमीन का प्रतिरोध (जो मिट्टी के प्रकार और नमी के स्तर के साथ काफी बदलता रहता है), खेत की ढलान और पाइप पर हवा का दबाव।
📐 टावर ड्राइव टॉर्क का सरलीकृत सूत्र
टीपहिया = (डब्ल्यू × μ × आर) + (डब्ल्यू × पाप θ × आर) + टीहवा
जहां: W = टावर का वजन (पानी सहित) (N), μ = जमीन के लुढ़कने का प्रतिरोध गुणांक (मजबूत मिट्टी के लिए 0.05 से नरम मिट्टी के लिए 0.25+), r = पहिये की त्रिज्या (m), θ = खेत का ढलान कोण, Tहवा = पवन प्रतिरोध टॉर्क। एक सामान्य मध्य-स्पैन टॉवर जिसका वजन 4,000 N है और जो ठोस जमीन पर 0.38 मीटर के पहिये की त्रिज्या के साथ खड़ा है, उसे पहिये पर लगभग 76 N·m की आवश्यकता होती है — लेकिन बारिश के बाद नरम कीचड़ वाली जमीन पर, उसी टॉवर को 380 N·m या उससे अधिक की आवश्यकता हो सकती है।
सूखी, ठोस मिट्टी और गीली, नरम मिट्टी के बीच आवश्यक टॉर्क में 5 गुना अंतर ही मुख्य कारण है कि सिंचाई गियरबॉक्स को औसत स्थितियों के बजाय सबसे खराब जमीनी स्थितियों के लिए डिज़ाइन किया जाता है। औसत टॉर्क के लिए चुना गया गियरबॉक्स गीले मौसम में टावर को रोक देगा, जब सिंचाई सबसे महत्वपूर्ण होती है - ठीक यही वह समय होता है जब सिस्टम के फेल होने की संभावना सबसे अधिक होती है। टावर जिस सबसे नरम मिट्टी पर चलेगा, उसके लिए गियरबॉक्स का चयन करें, ढलान और हवा के दबाव के लिए 25% का सुरक्षा मार्जिन जोड़ें, और यह सुनिश्चित करें कि मोटर-गियरबॉक्स संयोजन गियरबॉक्स की थर्मल रेटिंग से अधिक हुए बिना लगातार वह टॉर्क प्रदान कर सकता है।

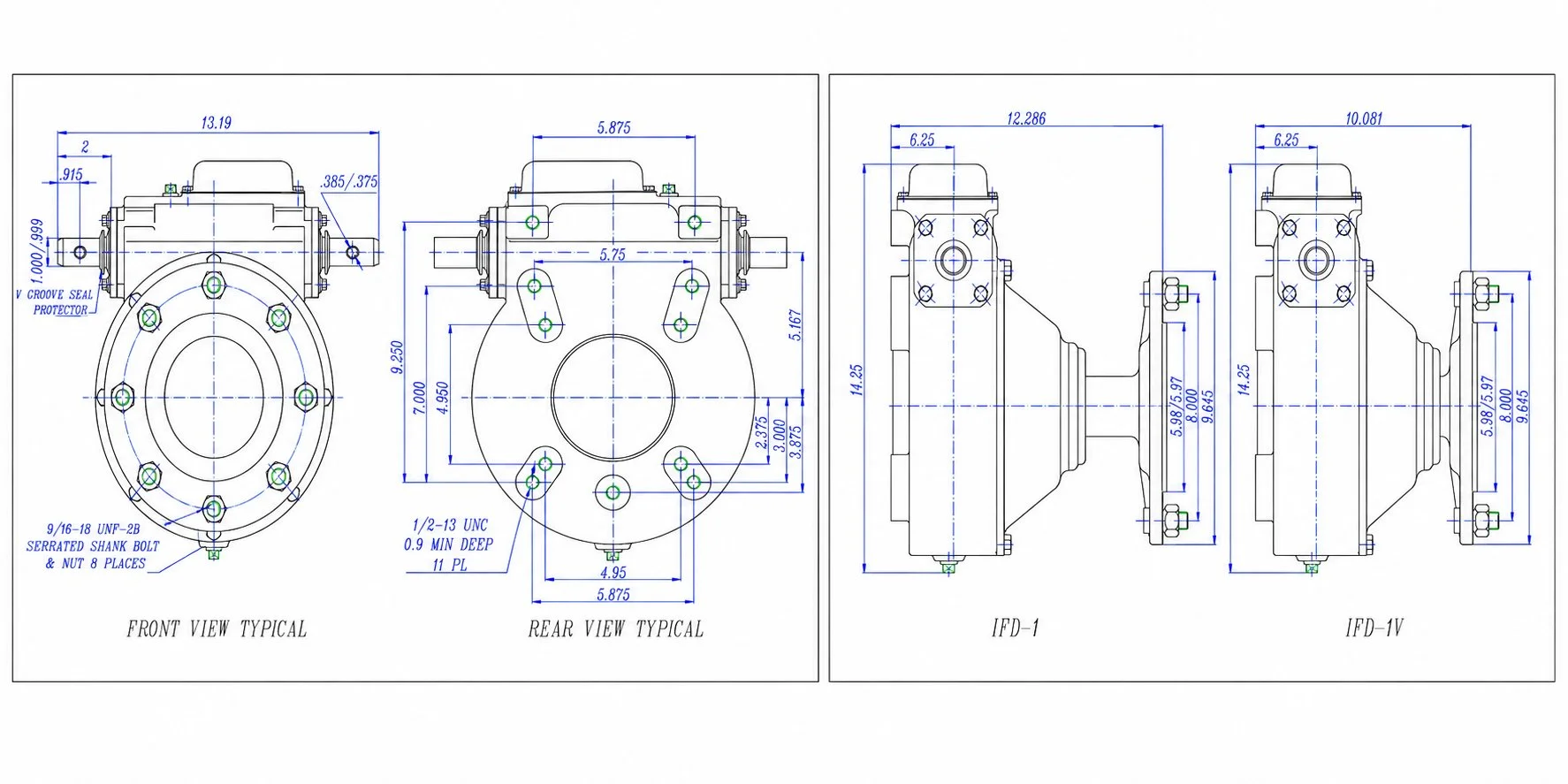

मानक सिंचाई व्हील-ड्राइव गियरबॉक्स माउंटिंग कॉन्फ़िगरेशन के लिए आयामी संदर्भ
निरंतर कार्य तापीय प्रबंधन
वर्म गियरबॉक्स प्रति किलोवाट प्रेषित शक्ति के हिसाब से अन्य किसी भी गियर प्रकार की तुलना में अधिक ऊष्मा उत्पन्न करते हैं क्योंकि वर्म-व्हील संपर्क मुख्य रूप से फिसलने वाला होता है, न कि लुढ़कने वाला। 40–60% दक्षता पर निरंतर चलने वाले सिंचाई गियरबॉक्स में, इनपुट शक्ति का 40–60% भाग हाउसिंग के अंदर ऊष्मा में परिवर्तित हो जाता है। 50% दक्षता वाले वर्म गियरबॉक्स को चलाने वाली 1 किलोवाट मोटर लगभग 500 वाट निरंतर ऊष्मा उत्पन्न करती है जिसे हाउसिंग की सतह के माध्यम से परिवेशी वायु में उत्सर्जित करना आवश्यक है।
समशीतोष्ण जलवायु में, हाउसिंग की सतह से प्राकृतिक संवहन आमतौर पर पर्याप्त होता है - ढलवां लोहे की हाउसिंग का बड़ा सतह क्षेत्र ऊष्मा को प्रभावी ढंग से विकीर्ण करता है, और धुरी के घूमने से उत्पन्न हल्की हवा भी अतिरिक्त शीतलन प्रदान करती है। गर्म जलवायु (35 डिग्री सेल्सियस से अधिक परिवेश तापमान) में, दिन के निरंतर संचालन के दौरान गियरबॉक्स के अंदर तेल का संतुलन तापमान 90 डिग्री सेल्सियस से अधिक हो सकता है, जो मानक खनिज गियर तेल की तापीय सीमा के करीब पहुंच जाता है। इन तापमानों पर, तेल का ऑक्सीकरण तेज हो जाता है, श्यानता कम हो जाती है, और वर्म-व्हील संपर्क पर सुरक्षात्मक परत खतरनाक रूप से पतली हो जाती है।
गर्म जलवायु में सिंचाई के लिए समाधानों में उच्च तापीय स्थिरता वाले सिंथेटिक गियर तेल (पीएओ-आधारित सिंथेटिक तेल 120 डिग्री सेल्सियस और उससे अधिक तापमान पर भी फिल्म की मजबूती बनाए रखते हैं), 30-50 गुना संवहन सतह क्षेत्र को बढ़ाने वाले फिन्ड हाउसिंग डिज़ाइन और दोपहर की भीषण गर्मी के दौरान निरंतर संचालन को सीमित करने वाला ड्यूटी-साइकिल प्रबंधन शामिल हैं। कुछ प्रीमियम सिस्टम इंटीग्रल कूलिंग फिन्स वाले एल्यूमीनियम हाउसिंग का उपयोग करते हैं, जो कास्ट आयरन की तुलना में प्रति इकाई क्षेत्र में 2.5 गुना तेजी से गर्मी का अपव्यय करते हैं - हालांकि एल्यूमीनियम की कम मजबूती के कारण पहियों की प्रतिक्रिया बलों के अधीन क्षेत्रों में मोटी दीवार वाले अनुभागों की आवश्यकता होती है।
नम वातावरण में संक्षारण से सुरक्षा और शाफ्ट सीलिंग
सिंचाई गियरबॉक्स स्थायी रूप से नम वातावरण में काम करता है। आउटपुट शाफ्ट एक सील से होकर ऐसे क्षेत्र में जाता है जो कीचड़ भरे गड्ढों, रुके हुए पानी और ऊपर लगे स्प्रिंकलरों से निकलने वाले पानी के बहाव के कारण खेतों को पार करते समय नियमित रूप से जलमग्न हो जाता है। इसके विपरीत, पीटीओ गियरबॉक्स एक मौसमी उपकरण में, जो कभी-कभार नमी के संपर्क में आता है, सिंचाई गियरबॉक्स पूरे सिंचाई मौसम के दौरान प्रत्येक परिचालन दिन गीला रहता है - जो अक्सर पांच या अधिक लगातार महीने होते हैं।
आउटपुट शाफ्ट सील के माध्यम से पानी का रिसाव सिंचाई गियरबॉक्स की विफलता का प्रमुख कारण है। गियर ऑयल में पानी होने से वर्म व्हील की कांस्य सतह पर जंग लग जाती है, वर्म शाफ्ट बेयरिंग रेस घिस जाती हैं और तेल का इमल्सीफिकेशन हो जाता है, जिससे तेल की भार वहन क्षमता नष्ट हो जाती है। प्रभावी सीलिंग के लिए बहु-बाधा दृष्टिकोण आवश्यक है: एक प्राथमिक डबल-लिप शाफ्ट सील (उर्वरक युक्त पानी के प्रति रासायनिक प्रतिरोध हेतु FKM सामग्री), एक द्वितीयक बाहरी स्लिंगर या V-रिंग जो प्राथमिक सील सतह से पानी को दूर हटाता है, और एक फ़िल्टरयुक्त ब्रीदर वेंट जो हाउसिंग पर ऊँचाई पर स्थित होता है - अधिकतम जलमग्नता रेखा से ऊपर - ताकि पानी को अंदर आने दिए बिना आंतरिक दबाव को संतुलित किया जा सके।
रासायनिक जल (तरल उर्वरक या कीटनाशक मिला हुआ सिंचाई जल) से होने वाला क्षरण सिंचाई गियरबॉक्स की एक विशिष्ट खराबी है। नाइट्रोजन-आधारित उर्वरक घोल के संपर्क में आने पर असुरक्षित कच्चा लोहा सतहें तेजी से जंग खा जाती हैं। उच्च गुणवत्ता वाले सिंचाई गियरबॉक्स में या तो एपॉक्सी-लेपित कच्चा लोहा हाउसिंग का उपयोग किया जाता है या जंग रोधी प्राइमर के साथ पूरी तरह से पेंट की गई बाहरी सतहें होती हैं। स्टेनलेस स्टील के फास्टनर बोल्ट हेड के क्षरण और जाम होने से रोकते हैं, जिससे भविष्य में मरम्मत करना मुश्किल या असंभव हो जाता है।
सेंटर-पिवट बनाम लैटरल-मूव: गियरबॉक्स में अंतर
सिंचाई बाजार में सेंटर-पिवट सिस्टम का दबदबा है, लेकिन लैटरल-मूव (लीनियर) सिस्टम आयताकार खेतों के लिए उपयुक्त हैं, जिन्हें सर्कुलर पिवट सिस्टम पूरी तरह से कवर नहीं कर पाता। गियरबॉक्स इंजीनियरिंग के दृष्टिकोण से, समान टावर-ड्राइव हार्डवेयर का उपयोग करने के बावजूद, दोनों सिस्टम अलग-अलग आवश्यकताएँ उत्पन्न करते हैं। सेंटर-पिवट सिस्टम में, सबसे बाहरी टावर सबसे अधिक दूरी तय करता है और सबसे अधिक घंटे चलता है, जबकि भीतरी टावर संरेखण बनाए रखने के लिए बारी-बारी से चालू और बंद होते रहते हैं। लैटरल-मूव सिस्टम में, सभी टावर एक साथ समान दूरी तय करते हैं, जिसका अर्थ है कि प्रत्येक गियरबॉक्स प्रति पास समान परिचालन घंटे संचित करता है। यह एकसमान कार्य चक्र वास्तव में गियरबॉक्स रखरखाव शेड्यूलिंग को सरल बनाता है - प्रत्येक इकाई एक ही समय पर अपने सर्विस अंतराल तक पहुँचती है - लेकिन इसका यह भी अर्थ है कि गियरबॉक्स के आकार में कोई भी त्रुटि सभी टावरों को समान रूप से प्रभावित करती है, न कि केवल सबसे बाहरी टावरों तक सीमित रहती है।
लैटरल-मूव सिस्टम में गियरबॉक्स और ड्राइव मोटर को खेत के प्रत्येक छोर पर दिशा बदलनी पड़ती है, जिससे एक ऐसी लोडिंग स्थिति उत्पन्न होती है जिसका सामना सेंटर-पिवट गियरबॉक्स में शायद ही कभी होता है। दिशा बदलने से वर्म व्हील का संपर्क क्षण भर के लिए मुक्त हो जाता है, जिससे विपरीत दिशा से बैकलैश बंद हो जाता है, और फिर विपरीत दिशा में पुनः लोड हो जाता है। प्रति सीज़न हजारों बार दिशा बदलने से, यह द्विदिशीय लोडिंग वर्म व्हील के दांतों पर घिसाव को बढ़ा देती है यदि गियरबॉक्स मूल रूप से केवल एकदिशीय घूर्णन के लिए डिज़ाइन किया गया हो। लैटरल-मूव सिंचाई के लिए गियरबॉक्स का चयन करते समय, यह सुनिश्चित करें कि निर्माता यूनिट को द्विदिशीय सेवा के लिए उपयुक्त मानता है और वर्म व्हील के दांतों का आकार सममित है - कुछ वर्म गियरबॉक्स दांतों के संपर्क पैटर्न को घूर्णन की एक दिशा के लिए अनुकूलित करते हैं और विपरीत दिशा में चलने पर काफी तेजी से घिसते हैं।
पार्श्व-गति सिंचाई में मार्गदर्शन प्रणालियाँ—चाहे जीपीएस-निर्देशित हों या नाली-अनुसरण प्रणाली—विश्वसनीयता के लिए एक और महत्वपूर्ण पहलू हैं। यदि मार्गदर्शन प्रणाली विफल हो जाती है और प्रणाली अपने मार्ग से भटक जाती है, तो अंतिम टावर खेत की सीमाओं, बाड़ की रेखाओं या जल निकासी संरचनाओं से टकरा सकते हैं, जिससे अचानक यांत्रिक प्रतिरोध उत्पन्न हो सकता है। सिंचाई गियरबॉक्स को वर्म व्हील के दांतों को नुकसान पहुंचाए बिना इन असामान्य स्टॉल-लोड स्थितियों का सामना करना होगा। उचित आकार का गियरबॉक्स स्टॉल टॉर्क को संभाल लेता है, लेकिन कम गुणवत्ता वाली इकाई—जो आमतौर पर तब होती है जब खरीदार नाममात्र गति और टॉर्क विनिर्देशों को पूरा करने वाला सबसे सस्ता विकल्प चुनते हैं—पहले मार्गदर्शन दोष में ही विफल हो सकती है। यही कारण है कि सिंचाई गियरबॉक्स को परिकलित सबसे खराब स्थिति वाले परिचालन भार से ऊपर न्यूनतम 25% टॉर्क मार्जिन के साथ निर्दिष्ट करना आवश्यक है।
विनिर्देश तालिका: सिंचाई गियरबॉक्स चयन पैरामीटर
| पैरामीटर | छोटा धुरी (≤200 मीटर) | मानक धुरी (200–400 मीटर) | बड़ा धुरी (400+ मीटर) |
|---|---|---|---|
| प्रति टावर मोटर शक्ति | 0.37 किलोवाट | 0.75 किलोवाट | 1.1–1.5 किलोवाट |
| गियर प्रकार | एकल-चरणीय कृमि | कृमि या कुंडलाकार कृमि | हेलिकल-वर्म या ग्रहीय |
| अनुपात | 40:1 से 50:1 | 50:1 से 55:1 | 50:1 से 60:1 |
| आउटपुट टॉर्क | 150–250 एन·एम | 250–400 एन·एम | 400–650+ एन·एम |
| आउटपुट गति | 0.5–2 आरपीएम | 0.5–2 आरपीएम | 0.5–2.5 आरपीएम |
| सील प्रकार | डबल-लिप एफकेएम | डबल-लिप एफकेएम + स्लिंगर | डबल-लिप एफकेएम + स्लिंगर + वी-रिंग |
| डिजाइन जीवन लक्ष्य | 10,000+ घंटे | 15,000+ घंटे | 20,000+ घंटे |
यदि आप किसी नए पिवट इंस्टॉलेशन के लिए सिंचाई गियरबॉक्स निर्दिष्ट कर रहे हैं या मौजूदा सिस्टम पर घिसे हुए यूनिटों को बदल रहे हैं, हमारी इंजीनियरिंग टीम से संपर्क करें आपके टावर के वजन, पहिए के आकार, खेत की ढलान, मिट्टी की स्थिति और मोटर की विशिष्टताओं के आधार पर, हम माउंटिंग पैटर्न की तुलना करते हैं और किसी भी यूनिट को भेजने से पहले टॉर्क अनुकूलता की पुष्टि करते हैं।
सिंचाई गियरबॉक्स के लिए रखरखाव अनुसूची
सिंचाई गियरबॉक्स बहुत जल्दी काम करना शुरू कर देते हैं — एक गियरबॉक्स जो 150 दिनों तक प्रतिदिन 16 घंटे चलता है, वह एक मौसम में 2,400 घंटे चलता है। इस उच्च उपयोग के कारण, सिंचाई के काम के अनुरूप रखरखाव की आवश्यकता होती है, न कि मौसमी उपयोग के लिए लागू होने वाले कभी-कभार उपयोग वाले कार्यक्रम की तरह। कृषि गियरबॉक्स घास काटने या गांठें बनाने जैसे अनुप्रयोग।
🛢️ सिंचाई गियरबॉक्स रखरखाव अंतराल
●
पूर्व के मौसम — पुराना तेल निकालें, हाउसिंग को साफ करें और उसमें नया गियर तेल भरें। आउटपुट शाफ्ट सील में कठोरता या दरार की जांच करें। गियर बैकलैश मापें। मोटर कपलिंग की अलाइनमेंट की जांच करें।
●
हर 500 घंटे में (पीक सीजन के दौरान मासिक रूप से) — तेल का स्तर और रंग जांचें। यदि तेल दूधिया है, तो तुरंत तेल निकालकर नया तेल डालें। ब्रीदर वेंट को साफ करें। आउटपुट शाफ्ट क्षेत्र में रिसाव के संकेतों की जांच करें। माउंटिंग बोल्ट के टॉर्क की जांच करें।
●
प्रत्येक 2,000 घंटे (सीज़न के अंत में) — तेल पूरी तरह बदलें। वर्म व्हील के दांतों की सतह पर गड्ढे या अत्यधिक घिसावट की जांच करें। बेयरिंग की गति की जांच करें। जंग लगी हाउसिंग सतहों को साफ करके उन पर नई कोटिंग करें। ऑफ-सीजन स्टोरेज के लिए सभी खुले हिस्सों को सील कर दें।
●
हर 5,000-8,000 घंटे — आउटपुट शाफ्ट सील को उसकी दृश्य स्थिति की परवाह किए बिना बदलें। आंतरिक वर्म व्हील में कांस्य घिसाव की जांच करें। यदि प्ले निर्माता द्वारा निर्धारित सीमा से अधिक हो तो बेयरिंग बदलें।
सिंचाई गियरबॉक्स की आयु बढ़ाने के लिए सबसे प्रभावी रखरखाव उपाय तेल की गुणवत्ता का प्रबंधन है। साफ, सही ग्रेड वाले और पानी से रहित तेल में चलने वाला वर्म गियर 15,000-20,000 घंटे तक चल सकता है। वहीं, दूषित तेल में चलने वाला वही वर्म गियर 3,000-5,000 घंटे में ही खराब हो सकता है। सिंचाई के दौरान भारी उपकरणों से पहुंच से बाहर टावर पर मौसम के बीच में गियरबॉक्स बदलने की लागत की तुलना में प्रति मौसम दो बार तेल बदलने की लागत नगण्य है।
विभिन्न ब्रांडों के बीच प्रतिस्थापन अनुकूलता
प्रमुख निर्माताओं - वैली, ज़िमैटिक (लिंडसे), रींके, टीएल और बॉयर - के सेंटर-पिवट सिंचाई सिस्टम में टावर-ड्राइव गियरबॉक्स का उपयोग होता है, जो समान माउंटिंग पैटर्न का पालन करते हैं, लेकिन बोल्ट पैटर्न, शाफ्ट आयाम और अनुपात चयन में भिन्न होते हैं। इन OEM इकाइयों के आयामी विनिर्देशों के अनुसार निर्मित आफ्टरमार्केट रिप्लेसमेंट गियरबॉक्स, डीलर से प्राप्त मूल गियरबॉक्स का एक किफायती विकल्प प्रदान करते हैं, जिनमें अक्सर बेहतर सील तकनीक और जंग से सुरक्षा होती है, जिससे मूल उपकरण की तुलना में इनका सेवा जीवन बढ़ जाता है। संदर्भित सभी ब्रांड नाम उनके संबंधित स्वामियों के पंजीकृत ट्रेडमार्क हैं और केवल संदर्भ पहचान के लिए उल्लेखित हैं।
किसी प्रतिस्थापन का मिलान करते समय, माउंटिंग बोल्ट पैटर्न (आमतौर पर वर्गाकार पैटर्न पर 4 बोल्ट), मोटर इनपुट शाफ्ट का व्यास और कीवे, आउटपुट शाफ्ट का व्यास और स्प्लाइन की संख्या (यदि लागू हो), गियर अनुपात और घूर्णन दिशा की पुष्टि करें। कई आफ्टरमार्केट आपूर्तिकर्ता जिनमें शामिल हैं एवर-पावर पीटीओ गियरबॉक्स हम ऐसे क्रॉस-रेफरेंस डेटाबेस बनाए रखते हैं जो ओईएम पार्ट नंबरों को संगत आफ्टरमार्केट यूनिटों से मैप करते हैं - कृपया ओईएम नंबर प्रदान करें और हम शिपिंग से पहले सभी महत्वपूर्ण आयामों को सत्यापित करेंगे।
पीटीओ-चालित सिंचाई पंपों के लिए जो उपयोग करते हैं पीटीओ शाफ्ट ट्रैक्टर से सीधे सेंट्रीफ्यूगल पंप चलाने के लिए स्पीड इंक्रीज़र का उपयोग करते समय, आयामों का वही मिलान लागू होता है। मुख्य पैरामीटर हैं पीटीओ इनपुट स्पीड (540 या 1000 आरपीएम), स्पीड इंक्रीज़र अनुपात, पंप इनपुट शाफ्ट का व्यास और लक्षित पंप प्रवाह दर पर गियरबॉक्स की निरंतर थर्मल रेटिंग। निरंतर चलने वाले पंप के लिए गियरबॉक्स का आकार छोटा होना पीटीओ-चालित सिंचाई में सबसे आम विनिर्देश त्रुटियों में से एक है - रोटरी कटर पर रुक-रुक कर चलने के लिए रेटेड गियरबॉक्स 12 घंटे प्रतिदिन पंप चलाने पर कुछ ही हफ्तों में ज़्यादा गरम होकर खराब हो जाएगा।
