El papel de la caja de cambios en el funcionamiento de la esparcidora de estiércol.

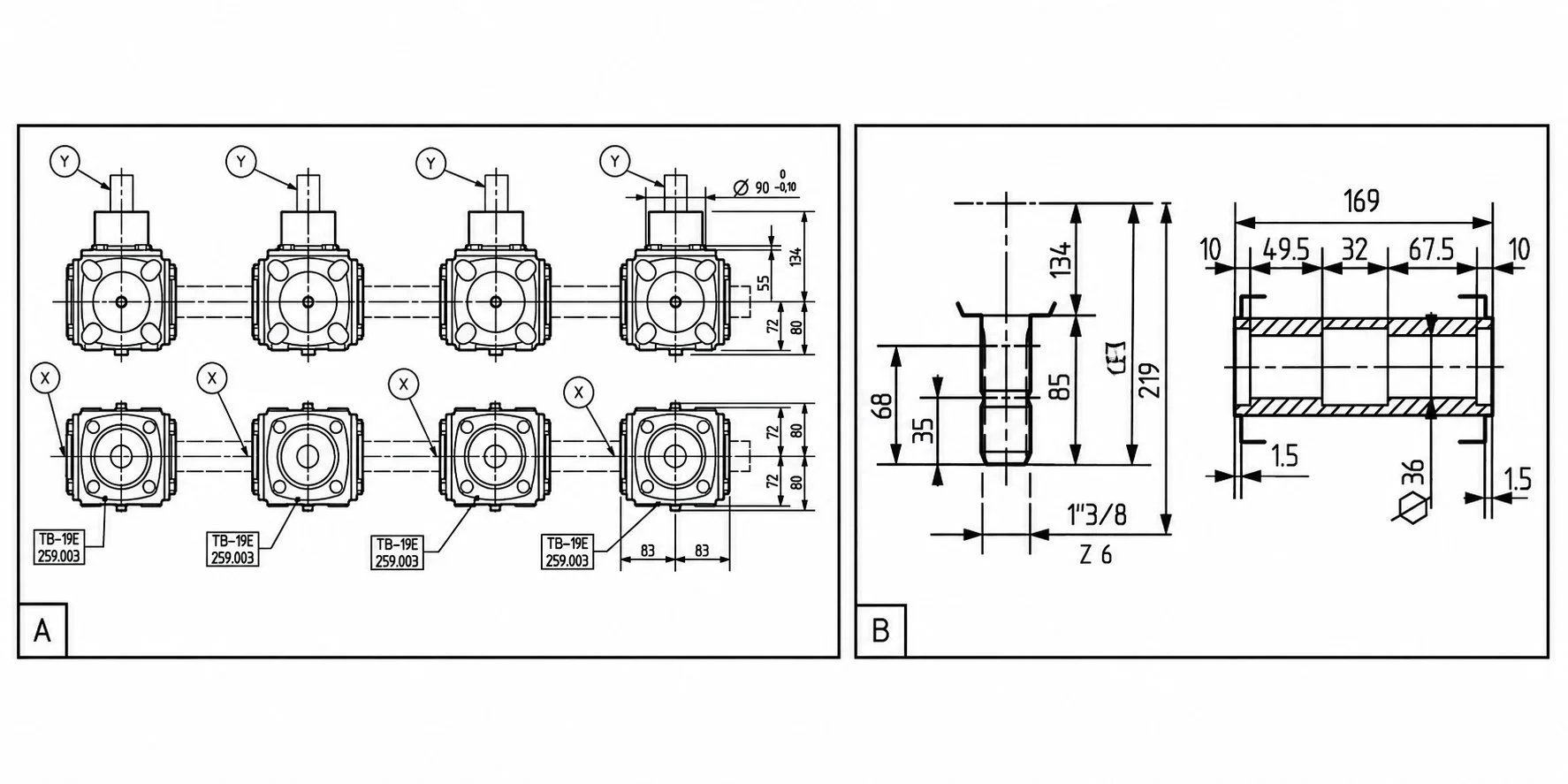

A caja de cambios para esparcidoras de estiércol Realiza la conversión mecánica entre la salida de la toma de fuerza del tractor y el mecanismo de distribución del esparcidor: barras batidoras, discos giratorios o rotores impulsores, según el tipo de esparcidor. La caja de engranajes reduce la velocidad de la toma de fuerza (normalmente 540 RPM) a la velocidad óptima de las barras batidoras o los discos (80-250 RPM para esparcidores de caja, 400-800 RPM para esparcidores de tipo giratorio) al tiempo que multiplica el par para manejar el material pesado, viscoso y a menudo inconsistente que se distribuye.
Lo que hace que la aplicación de una caja de engranajes para esparcidor de estiércol sea particularmente desafiante es la combinación de cuatro factores ambientales que rara vez coinciden en otros entornos. caja de engranajes de la toma de fuerza Aplicaciones: corrosión química por ácidos orgánicos y gases en el estiércol, cargas de impacto severas por material congelado y objetos extraños, contaminación abrasiva por gravilla y material de cama, y condiciones de funcionamiento húmedas que debilitan los sellos y promueven la oxidación en todas las superficies metálicas expuestas.
Este artículo examina los principios de ingeniería que subyacen a las cajas de engranajes diseñadas para el servicio de esparcidoras de estiércol, desde la selección de materiales y el tratamiento de la superficie hasta la tecnología de sellado, el cálculo de la carga y el debate de larga data entre las arquitecturas de transmisión por cadena y por engranajes.
Ingeniería de la corrosión: cómo sobrevivir en un entorno con estiércol.
El estiércol es uno de los materiales más corrosivos que se encuentran en cualquier aplicación agrícola. Los mecanismos de corrosión son múltiples y sinérgicos: se refuerzan mutuamente, haciendo que el efecto combinado sea peor que la suma de los factores individuales.
Ataque de ácidos orgánicos
La descomposición del estiércol produce ácido acético, ácido propiónico y ácido butírico, ácidos grasos volátiles (AGV) que disuelven la pintura, atacan el acero desnudo y degradan los compuestos de las juntas de goma. El estiércol fresco tiene una acidez relativamente baja (pH 6,5-7,5), pero el material parcialmente compostado puede alcanzar un pH de 5,0-5,5, lo que acelera la corrosión. La carcasa de la caja de cambios, los sujetadores externos y los sellos del eje están expuestos al contacto directo o a las salpicaduras de este entorno ácido.
Corrosión por sulfuro de hidrógeno y gas amoníaco
La descomposición anaeróbica del estiércol produce sulfuro de hidrógeno (H₂S), que reacciona con la humedad de las superficies metálicas para formar ácido sulfúrico, uno de los agentes corrosivos más agresivos. El amoníaco (NH₃), proveniente de la descomposición de la urea, ataca los componentes de cobre y latón. En conjunto, estos gases crean una microatmósfera alrededor del esparcidor que corroe cualquier metal desprotegido a una velocidad entre 5 y 10 veces mayor que la exposición atmosférica normal. Incluso los componentes que no reciben salpicaduras directas de estiércol sufren daños por corrosión en fase gaseosa.
Corrosión galvánica entre metales diferentes
Cuando la humedad del estiércol entra en contacto con dos metales diferentes —por ejemplo, un perno de acero de una caja de engranajes enroscado en una carcasa de aluminio— la corrosión galvánica acelera la destrucción del metal menos noble. El lodo de estiércol actúa como un electrolito mucho más conductor que el agua limpia. Las cajas de engranajes diseñadas para el uso con esparcidoras de estiércol utilizan sistemas de fijación de metales idénticos (todos de acero inoxidable o todos de acero galvanizado en hierro fundido) para minimizar el potencial galvánico.
La principal respuesta de ingeniería a este entorno corrosivo es la protección superficial multicapa. Las cajas de engranajes de los esparcidores de estiércol de alta calidad utilizan carcasas de hierro fundido o hierro dúctil (más resistentes a la corrosión que el aluminio fundido en condiciones ácidas) con recubrimiento de polvo de epoxi o poliéster de grado industrial en todas las superficies externas. Algunos fabricantes aplican una imprimación de fosfato de zinc debajo de la capa superior para una protección de barrera adicional. Las secciones expuestas del eje son de acero inoxidable o cromadas para resistir la corrosión por picaduras.
Carga de impacto del estiércol congelado: El desafío invernal
En climas fríos, el estiércol almacenado durante el invierno se congela formando bloques densos y duros como rocas. Cuando una esparcidora de estiércol de caja se topa con estos bloques congelados —que a veces pesan entre 20 y 50 kg cada uno—, las barras batidoras experimentan fuerzas de impacto comparables a las de golpear una roca sólida. La caja de engranajes absorbe estos impactos a través del eje batidor, los cojinetes de salida y los dientes de los engranajes.
La resistencia a la compresión del estiércol congelado varía según el contenido de humedad y la temperatura, pero a -15 °C, el estiércol de vacas lecheras congelado con un contenido de humedad de 70% puede alcanzar una resistencia a la compresión de 3 a 5 MPa, similar a la del hormigón débil. Cuando la barra batidora del esparcidor golpea un bloque congelado a 150-200 RPM, el par instantáneo en la salida de la caja de engranajes puede aumentar de 3 a 6 veces el par en estado estacionario para material no congelado. Si la caja de engranajes no está diseñada para este margen de impacto, se producirá una fractura de los dientes del engranaje o una falla en el cojinete.
Las cajas de engranajes diseñadas para el servicio de esparcidoras de estiércol en climas fríos se especifican con un factor de servicio mínimo de 2,0 a 2,5 para compensar el impacto del material congelado. Los dientes de los engranajes deben estar cementados (carburizados a una superficie de 58-62 HRC con un núcleo resistente) en lugar de endurecidos en toda su masa, ya que los dientes cementados combinan resistencia al desgaste superficial con tenacidad al impacto. Los engranajes endurecidos en toda su masa con alta dureza (superior a 350 HB) se vuelven quebradizos y propensos a la fractura repentina de los dientes bajo impacto.
⚠️ Estiércol congelado: la amenaza oculta para la durabilidad de la caja de cambios
Los operadores suelen subestimar el daño que causa el estiércol congelado. Una sola temporada de esparcimiento en clima frío con una caja de engranajes insuficiente para soportar cargas de impacto puede consumir entre 50 y 751 TP3T de la vida útil de diseño de la caja de engranajes. Si su operación realiza esparcimientos regularmente en condiciones de congelación, especifique la caja de engranajes según la capacidad de impacto para material congelado, no según el par promedio sin congelar. La diferencia de costo inicial entre una caja de engranajes estándar y una reforzada es mucho menor que la de reemplazarla a mitad de temporada durante el período crítico de esparcimiento en primavera.
Transmisión por cadena frente a transmisión por engranajes: El debate sobre la arquitectura.
Históricamente, las esparcidoras de estiércol utilizaban transmisiones de cadena y piñón para transferir la potencia de la toma de fuerza a las barras batidoras. Muchas esparcidoras económicas y de gama media aún emplean este sistema. Sin embargo, las esparcidoras con transmisión por engranajes y cajas de engranajes cerradas se han convertido en la opción preferida para operaciones comerciales y de servicio pesado. Comprender las ventajas y desventajas de ambos sistemas ayuda a los operadores a seleccionar la máquina adecuada según su escala y ciclo de trabajo.
| Factor | Transmisión por cadena | Transmisión por engranajes (caja de cambios cerrada) |
|---|---|---|
| Costo inicial | Más bajo | Más alto (20–40% más) |
| Exposición a la corrosión | Totalmente expuesto a salpicaduras de estiércol y gases. | Encapsulado; solo quedan expuestos los sellos y la carcasa. |
| Lubricación | Se requiere lubricación manual (frecuentemente se omite). | Lubricación del baño: autolubricante |
| Vida útil de la cadena/engranaje en estiércol | 1–3 temporadas (corrosión + estiramiento) | 5–15 años (protegido de la corrosión) |
| Frecuencia de mantenimiento | Alto: ajuste diario de la tensión, reemplazo frecuente. | Bajo: cambios de aceite cada 150-200 horas |
| Eficiencia | 92–96% cuando es nuevo, degradándose a medida que la cadena se desgasta. | 96–98% de forma consistente durante toda su vida útil. |
| Coste total de propiedad (10 años) | Mayor (múltiples reemplazos de cadena + mano de obra) | Menor (solo cambios de aceite) |
El problema de la corrosión es decisivo para las operaciones comerciales. Una cadena de rodillos expuesta que opera en salpicaduras de estiércol pierde entre 0,5 y 1,01 TP3T de su longitud de paso por temporada debido al desgaste de los pasadores y rodillos, acelerado por la contaminación corrosiva. Cuando una cadena se estira más allá de una elongación de 31 TP3T, ya no engrana correctamente con los dientes de la rueda dentada y debe reemplazarse, generalmente cada 1 a 3 temporadas en servicio con estiércol pesado. Una cadena cerrada bien mantenida caja de cambios agrícola Durará más que 3 a 5 reemplazos de cadena y solo requerirá cambios de aceite periódicos.
Las transmisiones por cadena ofrecen una ventaja: protección contra sobrecarga incorporada. Una cadena se romperá antes de que se dañen la línea de transmisión de la toma de fuerza o los componentes del tractor, actuando como un fusible mecánico (similar a la función del pasador de seguridad en otros implementos). Los esparcidores accionados por engranajes deben incorporar protección contra sobrecarga separada, normalmente un perno de seguridad en la eje de la toma de fuerza o un embrague deslizante entre la caja de cambios y el eje del batidor.
Tecnología de sellado para entornos con lodos
El sello del eje de salida de la caja de engranajes de una esparcidora de estiércol opera en condiciones que destruirían rápidamente los sellos de eje rotatorio estándar. El sello debe impedir la entrada no solo de polvo y humedad (como en las aplicaciones agrícolas típicas), sino también de estiércol líquido, purín semisólido, arena y gravilla del material de cama, y gases corrosivos. Al mismo tiempo, debe retener el aceite de la transmisión dentro de la carcasa.
Las juntas de labio estándar de caucho de nitrilo (NBR) tienen una resistencia química limitada a los ácidos orgánicos y al amoníaco presentes en el estiércol. Para su uso en esparcidoras de estiércol, las juntas deben fabricarse con FKM (fluoroelastómero, comúnmente conocido por la marca Viton) o HNBR (nitrilo hidrogenado), que ofrecen una resistencia química y una estabilidad térmica superiores. Las juntas de FKM cuestan entre 3 y 5 veces más que las juntas estándar de NBR, pero duran entre 2 y 4 veces más en entornos con estiércol, lo que las hace más económicas en términos de coste por hora.
Los sellos de doble labio, con un labio externo para la suciedad y un labio interno para la retención de aceite, ofrecen la protección mínima aceptable. Los diseños más sofisticados utilizan un sello de laberinto en la parte exterior del sello de labio: un sello sin contacto que emplea un recorrido tortuoso para evitar que los contaminantes lleguen al sello de labio. El espacio del laberinto se llena de grasa, creando una barrera protectora entre el entorno de estiércol y el labio de sellado principal. Esto requiere una boquilla de engrase en la carcasa del rodamiento, que el operador debe rellenar periódicamente para mantener la barrera de grasa.
Tipos de esparcidoras y sus requisitos de caja de engranajes
Las distintas configuraciones de los esparcidores de estiércol imponen diferentes exigencias a la caja de engranajes. Comprender estas variaciones garantiza una especificación correcta.
Esparcidoras de caja con barras batidoras
La configuración más común. Una cadena de piso transporta el material hacia las barras batidoras giratorias en la parte posterior. La caja de engranajes acciona el conjunto batidor (uno o dos batidores) a 120–250 RPM. Perfil de carga: alto par con fuertes picos de impacto, especialmente de material congelado o compactado. Requisitos de la caja de engranajes: alta resistencia al impacto, engranajes cementados, factor de servicio ≥2.0.
Esparcidoras de batido vertical
Los batidores verticales giratorios trituran y proyectan el material hacia afuera. Estos diseños requieren que la caja de engranajes redirija el eje de potencia de la toma de fuerza (TDF) 90° (desde la entrada horizontal de la TDF hasta la salida del eje del batidor vertical). Lo habitual es una caja de engranajes de ángulo recto con engranajes cónicos o de tornillo sin fin. Perfil de carga: par motor moderado sostenido con picos de impacto menores que los batidores horizontales. Requisitos de la caja de engranajes: redirección de potencia eficiente a 90° con buena gestión térmica.
Esparcidoras de líquidos/lodos
Los esparcidores de purín líquido (tanques de vacío) utilizan la toma de fuerza (PTO) para accionar una bomba de vacío para el llenado del tanque o un impulsor centrífugo para la distribución. Estas cajas de engranajes funcionan a velocidades elevadas (400-1000 RPM) con una carga relativamente suave y continua. El principal desafío reside en la integridad del sellado, ya que el purín líquido penetra mucho más que el purín sólido. Requisitos de la caja de engranajes: sistema de sellado superior, materiales resistentes a productos químicos, par motor moderado y capacidad de funcionamiento continuo.
Prácticas de mantenimiento para las cajas de engranajes de los esparcidores de estiércol
El entorno químico hostil del manejo de estiércol exige un programa de mantenimiento más riguroso que el de otras aplicaciones agrícolas. Una caja de engranajes que dura más de 2000 horas en una segadora rotativa puede fallar a las 500 horas en una esparcidora de estiércol si se mantiene con el mismo programa.
Lavar después de cada uso.
Después de cada aplicación, lave a presión toda la carcasa de la caja de engranajes, el eje de salida y las zonas de sellado. Los residuos de estiércol que se secan en la caja de engranajes retienen la humedad contra la superficie y crean una zona de corrosión concentrada. El enjuague solo toma dos minutos y puede duplicar la vida útil del revestimiento de la carcasa y las juntas.
Cambios de aceite a intervalos más cortos
Cambie el aceite de la transmisión cada 100-150 horas de funcionamiento, no cada 200-300 horas, como suele ser habitual en aplicaciones agrícolas estándar. La corrosión en fase gaseosa causada por el H₂S y el amoníaco puede penetrar incluso en juntas intactas con el tiempo, contaminando el aceite con subproductos ácidos que aceleran el desgaste interno. Reducir los intervalos de cambio de aceite diluye estos contaminantes antes de que alcancen concentraciones perjudiciales.
Inspección de sellos y mantenimiento de barreras de grasa
Inspeccione la zona del sello del eje de salida para detectar acumulación de residuos de estiércol o fugas de aceite cada 25-50 horas. Si la caja de engranajes utiliza un sello de laberinto con engrasador, bombee grasa impermeable nueva a través del engrasador hasta que la grasa limpia salga del laberinto. Esto reemplaza la barrera de grasa contaminada y garantiza la protección del labio del sello. Una barrera de grasa contaminada con estiércol es peor que ninguna barrera, ya que las partículas abrasivas del estiércol actúan como un compuesto de pulido contra el labio del sello.
Preparación para el almacenamiento fuera de temporada
Antes de guardar la esparcidora para el invierno o cualquier periodo de inactividad prolongado, lave bien toda la máquina, cambie el aceite de la caja de engranajes (los contaminantes corrosivos del aceite viejo atacan las superficies internas durante el almacenamiento), llene la caja de engranajes hasta el borde del visor (minimizar el espacio de aire reduce la condensación de humedad dentro de la carcasa) y aplique un spray anticorrosivo a las superficies expuestas del eje y a las cabezas de los tornillos. En primavera, drene el exceso de aceite hasta el nivel correcto antes de ponerla en marcha.
Consideraciones sobre la transmisión de la toma de fuerza (PTO) para esparcidoras de estiércol.
La transmisión de la toma de fuerza (TDF) que conecta el tractor con la caja de engranajes de la esparcidora de estiércol está expuesta al mismo entorno corrosivo que la propia caja de engranajes. Las juntas universales, las secciones telescópicas y los cojinetes del eje de la TDF están expuestos a las salpicaduras de estiércol. Las transmisiones de TDF estándar diseñadas para implementos que operan en entornos limpios (segadoras, empacadoras) tendrán una vida útil significativamente menor en una esparcidora de estiércol.
Los ejes de transmisión de la toma de fuerza (TDF) para el manejo de estiércol deben usar juntas universales con cojinetes sellados (en lugar de cojinetes abiertos engrasables que permiten la entrada de contaminantes entre los intervalos de engrase), tubos telescópicos de acero inoxidable o cincados gruesos, y cubiertas protectoras de nailon o material compuesto resistentes a la corrosión (las cubiertas de seguridad de acero en los ejes de TDF estándar se oxidan rápidamente en el manejo de estiércol). El perno de seguridad o embrague deslizante del eje de transmisión, que protege la caja de cambios y el tractor de sobrecargas, debe inspeccionarse en cada cambio de aceite, ya que la corrosión puede debilitar el perno o bloquear el mecanismo del embrague.
