Mjenjač kardana traktora: Usklađivanje mjenjača s vašim traktorom

Preko 40% reklamacija za mjenjač priključnog vratila (PTO) ima jedan osnovni uzrok: mjenjač nije bio pravilno usklađen s traktorom. Pogrešna brzina PTO vratila, pogrešan broj žljebova ili nedovoljna snaga motora - bilo koja od ovih neusklađenosti skraćuje vijek trajanja mjenjača s hiljada sati na jedan katastrofalan kvar.

Dobijte pomoć pri usklađivanju

Zašto je usklađivanje traktora i mjenjača važno

A mjenjač kardana traktora nije univerzalni dio. Mora odgovarati izlaznoj snazi PTO-a traktora u tri kritične dimenzije: brzini rotacije, profilu žljeba i raspoloživoj snazi. Čak i jedna od ovih pogrešaka stvara lanac posljedica - od preranog kvara ležaja i curenja zaptivki do iznenadnog loma zuba zupčanika i potpunog uništenja mjenjača na terenu.

Ovaj vodič pruža poljoprivrednicima, prodavačima opreme i menadžerima nabavke znanje za provjeru kompatibilnosti prije kupovine, eliminirajući skupi pristup pokušaja i grešaka koji gubi vrijeme, novac i rokove za žetvu.

540 obrtaja u minuti u odnosu na 1000 obrtaja u minuti: Odabir prave brzine priključnog vratila

Svaki PTO traktora radi na jednoj ili obje od dvije standardizirane brzine: 540 o/min i 1000 o/min. Brzina određuje koje ulazno vratilo mjenjača traktor može pokretati, a korištenje pogrešne kategorije brzine ima posljedice koje prevazilaze jednostavno prebrzo ili presporo okretanje.

🟢

540 o/min (Tip 1)

Globalni standard za traktore do približno 100 KS s priključnim vratilom. Koristi osovinu sa 6 žljebova i promjerom 34,9 mm (1-3/8 inča). Pogoni veliku većinu poljoprivrednih alata: rotacijske kosilice, freze, kopače rupa za stupove, male balirke, rasipače, okretače sijena i kosilice. Motor radi na približno 2.100 okretaja u minuti kako bi proizveo 540 okretaja priključnog vratila.

🔵

1000 o/min (Tip 2 / Tip 3)

Za traktore veće konjske snage (65–500+ KS). Tip 2 koristi osovinu s 21 žljebom i promjerom 1-3/8 inča; Tip 3 koristi osovinu s 20 žljebova i promjerom 1-3/4 inča (44,5 mm). Pokreće velike balirke, kombajne za krmnu masu, rasipače gnojiva velikog kapaciteta i hidraulične pogone pumpi koji zahtijevaju veću brzinu ili veći prijenos snage.

⚠️ Uobičajena greška: Traktori s dvije brzine

Mnogi moderni traktori u rasponu od 80 do 150 KS nude i 540 i 1000 o/min priključno vratilo. Operater bira brzinu ručicom ili elektronskim prekidačem. Međutim, Profil splinea se mijenja s postavkom brzine Na nekim modelima — traktor fizički mijenja priključak kardanskog vratila. Ako vaš traktor koristi zaseban priključak za svaku brzinu, provjerite koji je priključak instaliran prije spajanja bilo kojeg priključka.

Poljoprivredni mjenjač za okretač sijena 1

Odnos konjskih snaga i veličine mjenjača: Pravilo 125%

Najvažniji kriterij za dimenzioniranje je usklađivanje snage mjenjača sa snagom priključnog vratila traktora. Univerzalno prihvaćena inženjerska praksa je odabir mjenjača sa minimalnom 125% maksimalne snage priključnog vratila traktoraOva sigurnosna margina uzima u obzir udarna opterećenja, dinamička preopterećenja i činjenicu da traktori često daju kratkotrajne skokove obrtnog momenta iznad svoje nazivne snage.

Priključno vratilo traktora KS	Minimalna ocjena mjenjača	Brzina priključnog vratila	Tipične primjene
15–30 KS	20–38 KS	540	Mali rotacijski rezači, frezače, kopači rupa za stupove
30–60 KS	38–75 KS	540	Kosilice s malčerima, rasipači, okretači sijena, srednji rezači
60–100 KS	75–125 KS	540 ili 1000	Veliki rezači, okrugle balirke, rasipači stajskog gnojiva
100–200 KS	125–250 KS	1000	Kombajni za krmu, velike balirke, hidraulične pumpe
200+ KS	250+ KS	1000 (Tip 3)	Teški kombajni, veliki priklopnici za žito, industrijski PTO

Premalo dimenzioniranje je najopasnija neusklađenost. Mjenjač snage 50 KS na traktoru od 80 KS neće odmah otkazati - radit će desetine ili stotine sati, akumulirajući unutrašnja oštećenja od zamora sve dok ležajevi ili zupčanici iznenada ne otkažu pod opterećenjem. Predimenzioniranje troši novac i povećava težinu, ali ne stvara sigurnosne rizike.

Kompatibilnost sa spline profilima: 6, 20 i 21-spline profili

Profil klina je fizički spoj između priključnog vratila traktora i ulaznog vratila mjenjača (preko Kardansko vratilo pogonski sklop). ISO 500 definira tri konfiguracije žljebova, a one su namjerno nekompatibilne kako bi se spriječilo unakrsno povezivanje između kategorija brzine:

⚙️

6-zupčasti (1-3/8 inča) — 540 o/min

Ravni žljebovi, glavni promjer 34,9 mm. Nalaze se na većini traktora širom svijeta. Ako vaš traktor radi na 540 o/min, vaše kardansko vratilo i ulaz mjenjača moraju imati ženske glavčine sa 6 žljebova.

🔧

21-utorni (1-3/8 inča) — 1000 o/min Tip 2

Evolventni žljebovi, istog promjera 34,9 mm kao i 6-žljebni, ali s 21 zubom. Koriste se na traktorima srednje klase (65–150 KS) s priključnim vratilom od 1000 o/min. Uprkos identičnom promjeru vratila, profili sa 6 i 21 žljebom se neće spariti.

🔩

20-utorni (1-3/4 inča) — 1000 o/min Tip 3

Evolventni žljebovi, veći promjer 44,5 mm s 20 zuba. Koriste se na traktorima velike snage (100–500+ KS). Veće vratilo podnosi opterećenja obrtnog momenta koja traktori velike snage isporučuju pri 1000 o/min.

Prilikom naručivanja zamjene mjenjač kardana traktoraUvijek provjerite broj i promjer žljebova - nemojte pretpostavljati samo na osnovu brzine priključnog vratila. Neki modeli traktora koriste nestandardne kombinacije, posebno japanski kompaktni traktori i stariji evropski modeli.

Poljoprivredni mjenjač za dimenziju okretača sijena

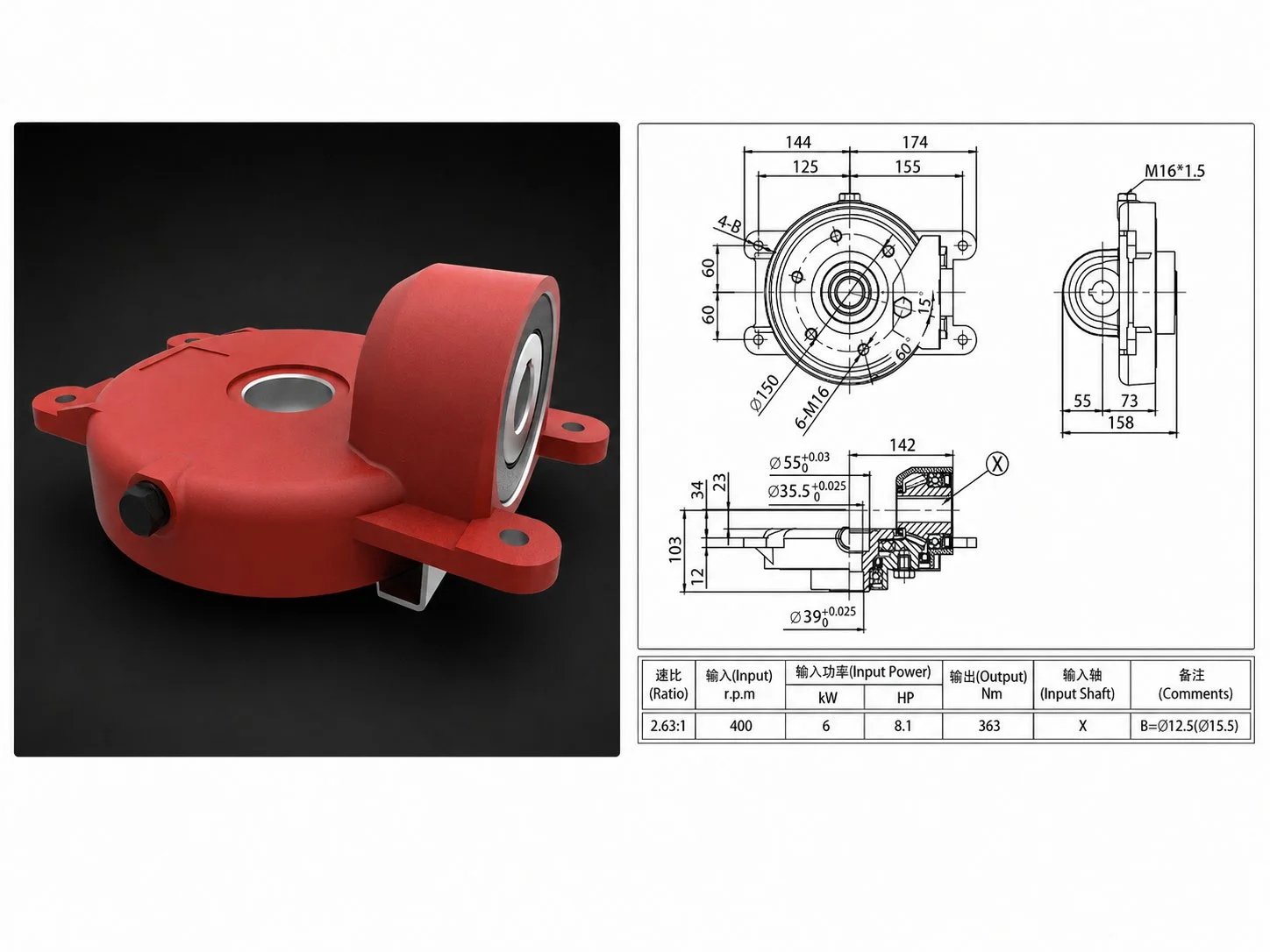

Dimenzionalni crtež mjenjača okretača sijena — raspored žljebova ulaznog vratila i vijaka za montažu moraju odgovarati konfiguraciji priključnog vratila traktora

Unakrsna referenca kategorije PTO: Kategorija I, II i III

Pored brzine i profila priključnog vratila (PTO), traktori se klasificiraju prema kategoriji trotačkastog priključka, što je povezano s veličinom i težinom priključaka koje traktor može nositi. Mjenjač PTO-a mora biti odgovarajući za kategoriju priključka kako bi se osiguralo da geometrija pogonskog sklopa ostane unutar sigurnih radnih uglova:

Kategorija	Raspon konjskih snaga traktora	Tip PTO-a	Donji klin za spajanje	Tipični pribor
Kategorija I	Do 45 KS	Tip 1 (540)	7/8 inča.	Male freze, kopači rupa za grede, lake kosilice
Kategorija II	40–100 KS	Tip 1 (540)	1-1/8 inča	Rotacijski rezači, rasipači, oprema za sijeno
Kategorija III	80–225+ KS	Tip 2 ili 3 (1000)	1-7/16 inča	Velike balirke, kombajni, kosilice za teške uvjete rada

Montiranje priključka kategorije III na traktor kategorije II (čak i sa adapterskim čahurama) često postavlja ulaz mjenjača previsoko u odnosu na priključak kardanskog vratila, prisiljavajući pogonski sklop da radi pod prevelikim uglovima kardanskog zgloba. To ubrzava i trošenje pogonskog sklopa i oštećenje ulaznog ležaja mjenjača.

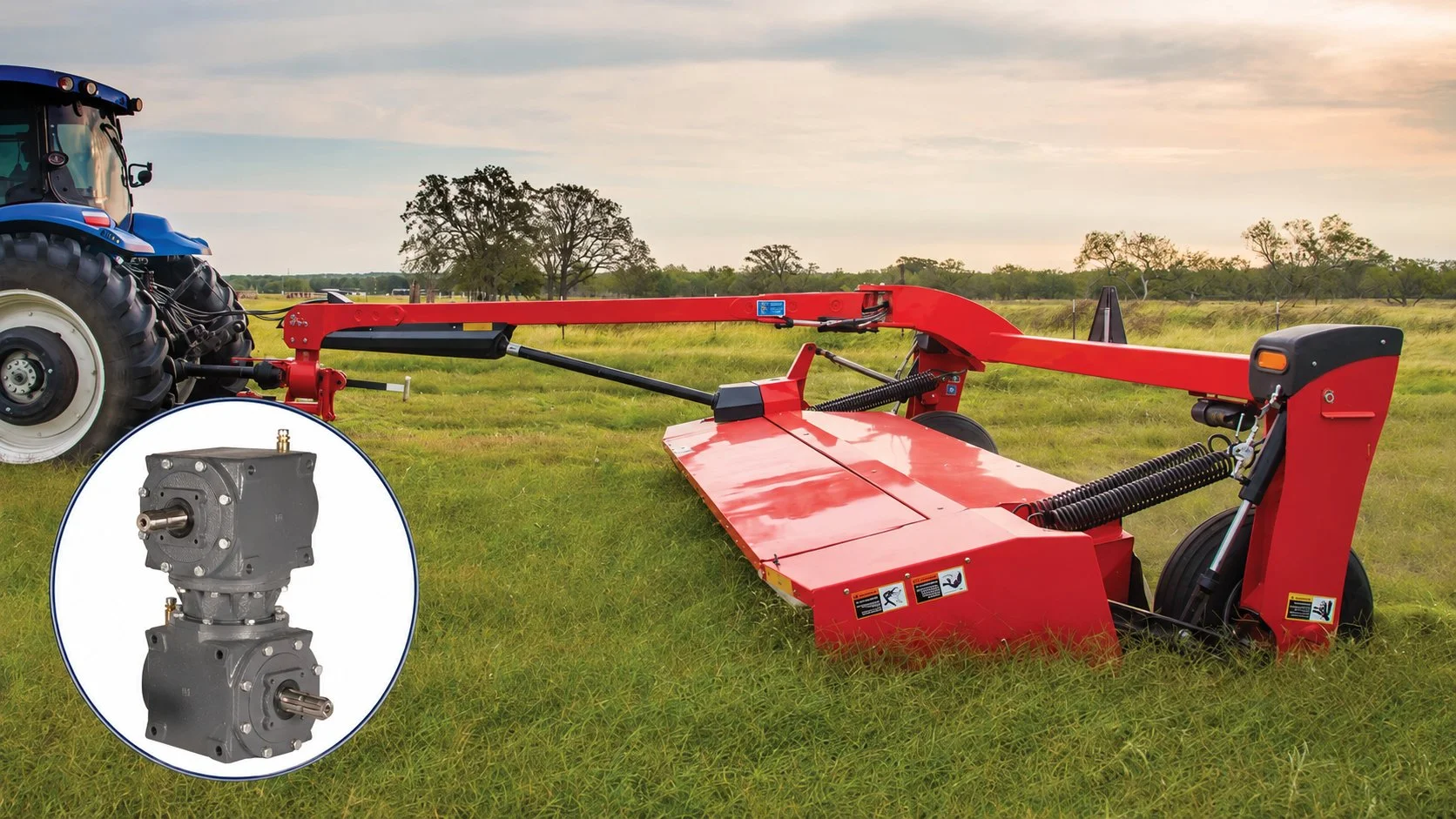

Primjena mjenjača za kosilice s vučnim pogonom

Kontrolna lista za provjeru prije kupovine

Prije naručivanja bilo čega Mjenjač kardana, provjerite svaku stavku na ovoj kontrolnoj listi u odnosu na specifikacije vašeg traktora. Nedostatak čak i jedne stavke riskira kvar kompatibilnosti:

✅

Potvrđena brzina priključnog vratila — 540 ili 1000 obrtaja u minuti, provjereno u odnosu na uputstvo za upotrebu traktora (ne pretpostavlja se samo na osnovu konjskih snaga).

✅

Mjerenje broja žljebova i prečnika osovine — 6-zubni / 21-zubni / 20-zubni i odgovarajući promjer. Prebrojite zube na kraju kardanskog vratila ako niste sigurni.

✅

Snaga mjenjača ≥ 125% KS priključnog vratila traktora — Koristite nazivnu snagu priključnog vratila traktora (ne snagu motora) kao osnovu. Snaga priključnog vratila je obično 15–20% niža od snage motora.

✅

Prijenosni omjer odgovara zahtjevima priključka — Nalazi se na natpisnoj pločici mjenjača ili u priručniku za priključke. Ne mijenjajte prijenosni omjer osim ako to ne odobri proizvođač priključka.

✅

Smjer i dimenzije izlaznog vratila provjereni — Smjer rotacije (u smjeru kazaljke na satu/ulijevo), prečnik izlaznog vratila, dimenzije žljeba ili žljeba i raspored vijaka.

✅

Uglovi kardanskog zgloba pogonskog sklopa unutar 25° — Izmjerite ugao između središnje linije priključnog vratila traktora i središnje linije ulaza u mjenjač s priključkom na radnoj visini.

Kratki vodič za kardansko vratilo traktora

Većina modernih marki traktora slijedi standarde ISO 500 za priključno vratilo, ali postoje neke nijanse ovisno o proizvođaču i godini modela. Ovaj kratki vodič pokriva uobičajene obrasce:

🚜

John Deere, Case IH, New Holland — Potpuna usklađenost sa ISO 500 standardom na svim trenutnim modelima. Dvobrzinsko priključno vratilo (PTO) uobičajeno je na traktorima od 80+ KS. Neki stariji modeli (prije 2000.) koristili su tip 2 (21-zupčasti) sa 1000 o/min, dok trenutni modeli koriste tip 3 (20-zupčasti).

🚜

Kubota, Yanmar, Iseki — Modeli srednje veličine i veći (40+ KS) koriste standardni 6-zglobni zglob sa 540 o/min. Kompaktni modeli ispod 25 KS mogu koristiti profile zglobova koji nisu ISO vlasnički — uvijek provjerite prije naručivanja.

🚜

Massey Ferguson, Fendt, Valtra (AGCO) — Potpuna usklađenost sa ISO 500 standardom. Evropski modeli obično nude trostruki način rada priključnog vratila od 540/540E/1000 RPM na traktorima srednje klase i traktorima srednje klase.

🚜

Korejski brendovi (TYM, Branson, Kioti, LS) — Usklađenost sa ISO 500 standardom za sve trenutne modele. Stariji modeli su povremeno koristili samo metričku dokumentaciju; provjerite dimenzije osovine i u metričkim i u imperijalnim jedinicama kako biste spriječili greške pri konverziji.

Svi navedeni nazivi robnih marki su registrovani zaštitni znakovi njihovih vlasnika i spominju se isključivo u svrhu unakrsne identifikacije.

Mjenjač za teške uvjete rada za kopače rupa

Za dilere: Strategija opskrbe prema broju traktora

Prodavci opreme mogu optimizirati zalihe mjenjača analizom broja traktora u svom servisnom području. Na većini sjevernoameričkih i evropskih tržišta, mjenjači sa 540 o/min / 6-zupčastim mjenjačima predstavljaju 60–70% potražnje za zamjenskim materijalima. Najefikasnija strategija skladištenja:

●

Visokookretni dio — Mjenjači rotacijskih kosilica od 540 o/min (omjeri 1:1,47, 1:1,93), mjenjači malčera od 540 o/min i općenite pravokutne jedinice od 540 o/min u rasponu od 40 do 75 KS.

●

Srednje okretni materijal — Mjenjači za okrugle bale i rasipače od 540 o/min, specifični za dominantne marke bala na vašem području.

●

Specijalna narudžba — Jedinice tipa 2/tipa 3 sa 1000 o/min, prilagođeni omjeri i nišne primjene. Održavajte odnose s dobavljačima koji garantiraju isporuku ovih artikala u roku od 5-10 dana.

Ako ste prodavač koji želi sklopiti ugovor o snabdijevanju, kontaktirajte naš tim za cijene za dilere, programe količinske prodaje i mogućnosti direktnog isporučivanja koje vam omogućavaju brzo ispunjenje narudžbi bez držanja svake konfiguracije na lageru.

Često postavljana pitanja

Mogu li spojiti mjenjač od 540 obrtaja u minuti na traktor od 1000 obrtaja u minuti?+

Nije sigurno. Profili klinova su fizički različiti, što sprečava direktno spajanje. Čak i sa adapterom za klinove, mjenjač od 540 o/min koji radi na 1000 o/min bi se okretao skoro dvostruko brže od svoje projektovane brzine, preopterećujući zupčanike, ležajeve i zaptivke. Uvijek prilagodite mjenjač brzini priključnog vratila traktora.

Koja je razlika između snage kardana (PTO) i snage motora (motora)?+

Snaga priključnog vratila (PTO) je snaga koja je stvarno dostupna na kraju osovine priključnog vratila nakon gubitaka u pogonskom sklopu (mjenjač, hidraulična pumpa, ventilator za hlađenje). Obično je 15–20% niža od snage motora. Traktor sa motorom od 100 KS obično isporučuje 80–85 KS na priključnom vratilu. Uvijek koristite snagu priključnog vratila za određivanje veličine mjenjača — snaga motora preuveličava dostupnu snagu.

Moj traktor ima dvobrzinsko priključno vratilo. Da li su mi potrebna dva mjenjača?+

Ne — potreban vam je mjenjač koji odgovara brzini priključnog vratila koju zahtijeva priključak. Ako priručnik za priključak navodi 540 o/min, koristite mjenjač od 540 o/min i postavite priključno vratilo traktora na 540. Funkcija dvostruke brzine omogućava vam da koristite različite priključke pri njihovim ispravnim brzinama koristeći isti traktor.

Kako da pronađem nazivnu snagu priključnog vratila (PTO) za moj traktor?+

Provjerite uputstvo za upotrebu ili stranicu sa specifikacijama proizvođača. Za sjevernoameričke traktore, Nebraska Tractor Test Laboratory objavljuje nezavisne rezultate ispitivanja snage priključnog vratila (PTO) za većinu modela. Pretražujte po broju modela za provjerene podatke o performansama.

Mogu li koristiti 540E ekonomično podešavanje PTO-a sa bilo kojim mjenjačem od 540 RPM?+

Da. 540E koristi isti fizički interfejs sa 6 žljebova i 1-3/8 inča kao i standardnih 540 obrtaja u minuti. Mjenjač prima 540 obrtaja u minuti bez obzira na to. Međutim, maksimalna dostupna snaga priključnog vratila (PTO) je niža u ekonomičnom režimu jer motor radi na smanjenom broju obrtaja. Osigurajte da vaš priključak može efikasno raditi na smanjenom nivou snage.

Šta se dešava ako koristim mjenjač čija je snaga manja od snage priključnog vratila mog traktora?+

Mjenjač će u početku raditi, ali će akumulirati unutrašnja oštećenja od zamora. Zupčanici su izloženi većem kontaktnom naprezanju od projektovanog, ležajevi nose opterećenja koja prelaze njihov nazivni kapacitet, a zaptivke mogu propuštati pod povišenim radnim temperaturama. Kvar nije trenutan - on je progresivan i nepredvidljiv, što ga čini opasnijim od trenutnog kvara.

Trebate li pomoć pri odabiru mjenjača za vaš traktor?

Vječna Moć Inženjeri provjeravaju kompatibilnost traktora i mjenjača prije svake isporuke — upoređujući brzinu priključnog vratila, profil žljeba, snagu motora i poljoprivredni mjenjač dimenzijske specifikacije kako bi se osiguralo savršeno podudaranje od prvog puta.
